โมดูลจอแสดงผล TFT LCD ขนาดเล็กอุณหภูมิกว้าง 4.3 '

ข้อดีของ Tianfu คือการจัดหา LCD คุณภาพสูงที่ปรับแต่งตามความต้องการในฐานะผู้ผลิตจีนโดยตรงของคุณ โมดูลจอแสดงผล TFT LCD ขนาดเล็กอุณหภูมิกว้าง 4.3': จอแสดงผล 4.3" 480×RGB×272 พร้อมความสว่าง 280cd/m², คอนทราสต์ 800:1 และการตอบสนอง 30ms ทำงานตั้งแต่ -20°C ถึง 70°C ใช้งานได้ที่อุณหภูมิ -30°C~80°C อายุการใช้งาน LED 50,000 ชม. ได้รับการรับรอง MIL-STD-105D

ส่งคำถาม

รายละเอียดสินค้า

Tianfu ปรับแต่งโมดูลจอแสดงผล TFT LCD ขนาดเล็กอุณหภูมิกว้าง 4.3 '

ข้อมูลจำเพาะหลัก
ประเภทสินค้า	โมดูลทีเอฟ
ขนาดจอแสดงผล	TFT LCD ขนาด 4.3 นิ้ว
พื้นที่ใช้งาน	95.04 มม. (กว้าง) × 53.86 มม. (สูง)
ปณิธาน	480 × RGB × 272
สนามพิกเซล	0.198 มม. (ส) × 0.198 มม. (ก)
ความลึกของสี	262,000 สี
โหมดการแสดงผล	ปกติสีขาวแบบส่งสัญญาณ
การดูทิศทาง	12 นาฬิกา
ไอซีไดรเวอร์	ลิลี่6485

ข้อมูลจำเพาะทางไฟฟ้า
พาวเวอร์ซัพพลาย (VDD/VCI)	3.2V (ประเภท)
แรงดันไฟไปข้างหน้า LED (Vf)	12V (ต่ำสุด) – 16V (สูงสุด), 14V (ประเภท)
กระแสไฟไปข้างหน้า LED (Ir)	40mA (ประเภท)
อุณหภูมิในการทำงาน	-20°ซ ถึง 60°ซ
อุณหภูมิในการจัดเก็บ	-20°ซ ถึง 70°ซ
ความชื้นในการทำงาน	10%RH – 90%RH

ข้อมูลจำเพาะเกี่ยวกับแสง
ความสว่าง (BP)	450 cd/m² (ขั้นต่ำ), 500 cd/m² (ประเภท)
อัตราส่วนคอนทราสต์ (CR)	500:1 (ต่ำสุด), 700:1 (ประเภท)
มุมมองภาพ (แนวนอน)	60° (ต่ำสุด), 70° (ประเภท) @ CR > 10
มุมมองภาพ (แนวตั้ง)	45°–60° (ประเภท)
เวลาตอบสนอง (TRT)	20ms (ทั่วไป), 30ms (สูงสุด) @ 25°C
ขอบเขตสี	45% (ขั้นต่ำ), 50% (ประเภท)

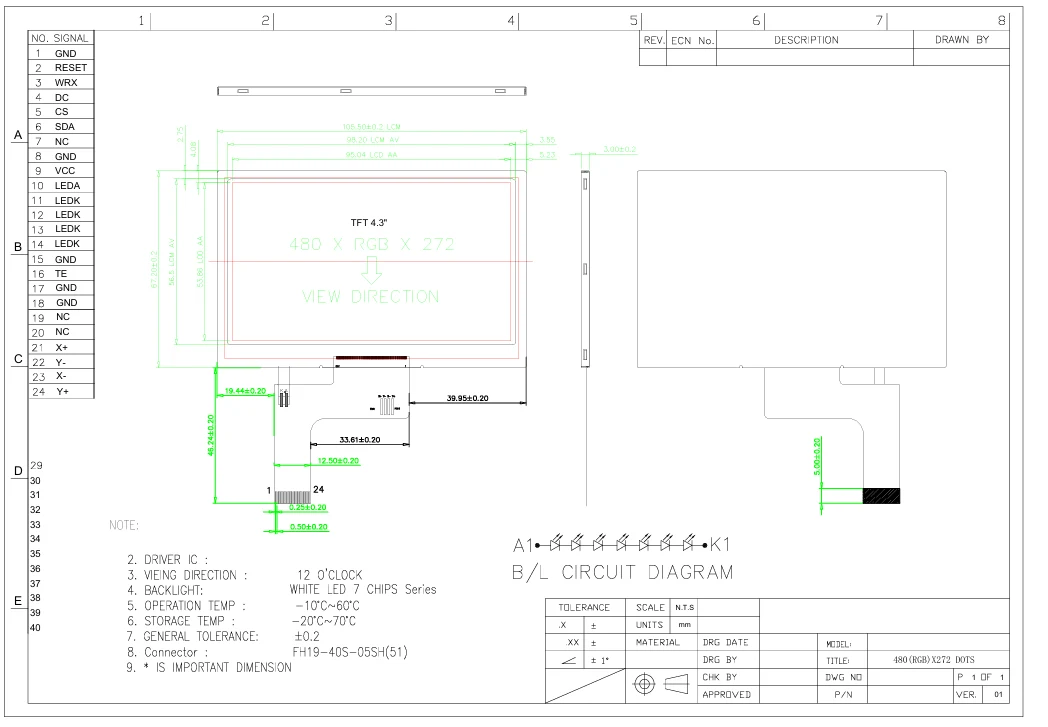

ข้อมูลจำเพาะทางกล
ขนาดเค้าร่าง	105.5 มม. (กว้าง) × 67.2 มม. (สูง) × 3.0 มม. (หนา)
ประเภทตัวเชื่อมต่อ	FH19-40S-0.5SH(51)
ประเภทแบ็คไลท์	LED สีขาว (ชิปขนาน)

รายละเอียดโมดูลจอแสดงผล TFT LCD ขนาดเล็กอุณหภูมิกว้าง Tianfu 4.3 '

โมดูลจอแสดงผล TFT LCD ขนาดเล็กอุณหภูมิกว้าง 4.3 'ถูกนำมาใช้เป็นหลักในด้านต่างๆ ดังต่อไปนี้:

ระบบอัตโนมัติทางอุตสาหกรรมและอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI)

• แผงควบคุมอุตสาหกรรม: เหมาะสำหรับระบบควบคุม PLC อุปกรณ์ตรวจสอบสายการผลิต

• จอแสดงผลเครื่องมือวัด: อุปกรณ์ทดสอบและวัดค่า เทอร์มินัลจอแสดงผลเครื่องมือวิเคราะห์

• อุปกรณ์ระบบอัตโนมัติในโรงงาน: อินเทอร์เฟซการทำงานของหุ่นยนต์ หน้าจอตรวจสอบสถานะอุปกรณ์

อุปกรณ์พกพาและมือถือ

• อุปกรณ์การแพทย์แบบพกพา: จอภาพมือถือ จอแสดงผลอุปกรณ์วินิจฉัย

• อุปกรณ์ปฏิบัติการภาคสนาม: เครื่องมือสำรวจทางธรณีวิทยา อุปกรณ์ตรวจสอบสิ่งแวดล้อม

• เทอร์มินัลข้อมูลมือถือ: เทอร์มินัลสแกนลอจิสติกส์ ระบบการจัดการคลังสินค้า

ยานยนต์และการขนส่ง

• การแสดงข้อมูลในรถยนต์: ระบบการจัดการกลุ่มยานพาหนะเชิงพาณิชย์ แผงควบคุมยานพาหนะพิเศษ

• เครื่องช่วยนำทาง: จอแสดงผลการนำทางเสริม, การตรวจสอบสถานะของยานพาหนะ

• ระบบบริหารจัดการการขนส่ง: อุปกรณ์ติดตามสินค้า, การแสดงข้อมูลการขนส่งสาธารณะ

บ้านอัจฉริยะและ IoT

• แผงควบคุมอัจฉริยะ: อินเทอร์เฟซระบบอัตโนมัติภายในบ้าน ศูนย์ควบคุมความปลอดภัย

• การแสดงอุปกรณ์ IoT: หน้าจอเกตเวย์อัจฉริยะ เทอร์มินัลการตรวจสอบด้านสิ่งแวดล้อม

• อินเทอร์เฟซอุปกรณ์อัจฉริยะ: แผงควบคุมอุปกรณ์ระดับไฮเอนด์ จอแสดงผลอุปกรณ์ในครัวอัจฉริยะ

เครื่องใช้ไฟฟ้า

• อุปกรณ์เล่นเกมแบบพกพา: จอแสดงผลคอนโซลเกมมือถือ

• กรอบรูปดิจิตอล: รุ่นจอแสดงผลที่มีความสว่างสูง

• อุปกรณ์สวมใส่: อุปกรณ์อัจฉริยะกลางแจ้งระดับมืออาชีพ

คำถามที่ 1: จอแสดงผล 4.3 นิ้วนี้รองรับอินเทอร์เฟซใดบ้าง

ตอบ: จอแสดงผลนี้ใช้อินเทอร์เฟซ RGB มาตรฐาน และเมื่อใช้ร่วมกับ IC ไดรเวอร์ ILI6485 ก็สามารถใช้งานร่วมกับ MCU และตัวควบคุมจอแสดงผลกระแสหลักส่วนใหญ่ได้ สำหรับคำจำกัดความอินเทอร์เฟซโดยละเอียดและข้อกำหนดด้านเวลา โปรดดูเอกสารทางเทคนิคของเรา

คำถามที่ 2: ประสิทธิภาพการแสดงผลในสภาพแสงกลางแจ้งที่สว่างจ้าเป็นอย่างไรบ้าง

ตอบ: ด้วยความสว่างสูงถึง 450–500 cd/m² และอัตราส่วนคอนทราสต์ที่ 500:1 จอแสดงผลจึงรักษาการมองเห็นที่ชัดเจนแม้ในแสงกลางแจ้งที่สว่างจ้า เพื่อผลลัพธ์ที่ดีที่สุด เราขอแนะนำให้ใช้การเตรียมพื้นผิวป้องกันแสงสะท้อน

Q3: ช่วงอุณหภูมิในการทำงานคือเท่าไร? สามารถใช้ในสภาพแวดล้อมที่รุนแรงได้หรือไม่?

ตอบ: จอแสดงผลมีช่วงอุณหภูมิในการทำงาน -20°C ถึง +60°C และช่วงอุณหภูมิในการจัดเก็บ -10°C ถึง +70°C ผ่านการทดสอบการเก็บรักษาที่อุณหภูมิสูง (70°C เป็นเวลา 120 ชั่วโมง) และการทดสอบการเปลี่ยนแปลงอุณหภูมิอย่างฉับพลัน (-20°C ↔ 60°C เป็นเวลา 25 รอบ) ทำให้เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมส่วนใหญ่

คำถามที่ 4: อายุการใช้งานแบ็คไลท์โดยประมาณคือเท่าไร?

ตอบ: โดยทั่วไปแล้วไฟแบ็คไลท์ LED จะมีอายุการใช้งานมากกว่า 50,000 ชั่วโมงภายใต้สภาวะการทำงานมาตรฐาน อายุการใช้งานจริงจะได้รับผลกระทบจากกระแสไฟในการทำงาน อุณหภูมิแวดล้อม และการกระจายความร้อน

คำถามที่ 5: รองรับฟังก์ชันระบบสัมผัสหรือไม่

ตอบ: รุ่นนี้เป็นโมดูลการแสดงผลพื้นฐาน แต่มีตัวเลือกหน้าจอสัมผัสแบบต้านทานหรือแบบคาปาซิทีฟเพื่อให้ตรงตามข้อกำหนดของแอปพลิเคชันแบบโต้ตอบ

Q6: ปริมาณการสั่งซื้อขั้นต่ำ (MOQ) คืออะไร และระยะเวลารอคอยคืออะไร?

ตอบ: MOQ สำหรับผลิตภัณฑ์มาตรฐานคือ 100 ชิ้นและสามารถจัดเตรียมตัวอย่างได้ 1-5 ตัวอย่าง เวลานำมาตรฐานคือ 4-6 สัปดาห์ ขึ้นอยู่กับปริมาณการสั่งซื้อและข้อกำหนดในการปรับแต่งใดๆ

เวลานำหน้าของ Tianfu

สินค้ามาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
ปริมาณการสั่งซื้อ	เวลาการส่งมอบ	ประเภทการปรับแต่ง	เวลาการส่งมอบ
1-30 ชิ้น	โดยทันที	B/แอล และ FPC และ TP	ภายใน 5 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	B/แอล และ FPC และ TP	ภายใน 5 สัปดาห์
101-500 ชิ้น	ภายใน 2 สัปดาห์	B/แอล และ FPC และ TP	ภายใน 5 สัปดาห์
501-1,000 ชิ้น	ภายใน 3 สัปดาห์	B/แอล และ FPC และ TP	ภายใน 5 สัปดาห์
1,001-5,000 ชิ้น	ภายใน 3 สัปดาห์	บีแอล&เอฟพีซี&ทีพี	ภายใน 6 สัปดาห์
5,000+ ชิ้น	ภายใน 4 สัปดาห์	บีแอล&เอฟพีซี&ทีพี	ภายใน 6 สัปดาห์
