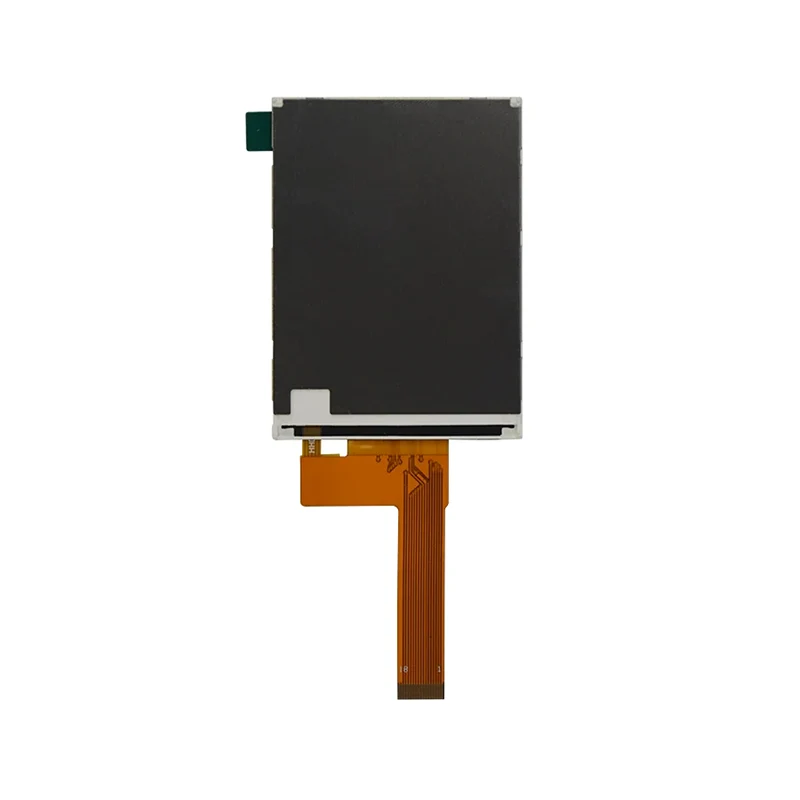

โมดูลหน้าจอ TN TFT LCD กราฟิกมาตรฐาน 2.7 นิ้ว

ในฐานะแหล่งผลิตในประเทศจีน Tianfu นำเสนอโมดูล LCD แบบกำหนดเองคุณภาพสูงและราคาถูกตามความต้องการของคุณ โมดูลหน้าจอ TN TFT LCD แบบกราฟิกมาตรฐานขนาด 2.7 นิ้วเป็นโซลูชันการแสดงผลขั้นสูงที่ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ฝังตัวที่มีพื้นที่จำกัดแต่ต้องการประสิทธิภาพการมองเห็นคุณภาพสูง ใช้เทคโนโลยี TFT แบบส่งผ่านและรองรับการแสดงสีที่หลากหลายมากถึง 16 ล้านสี ทำให้สามารถนำเสนอภาพที่คมชัดและสดใสตลอดจนเนื้อหาแบบไดนามิกภายในขนาดกะทัดรัด

ส่งคำถาม

รายละเอียดสินค้า

โมดูลหน้าจอ TN TFT LCD มาตรฐานกราฟิกขนาด 2.7 นิ้วใช้เป็นหลักในจอ LCD สำหรับอุตสาหกรรมและสมาร์ทโฮม เช่น:

1. เทอร์มินัลมือถืออุตสาหกรรม

อุปกรณ์พกพาทางอุตสาหกรรม: LCD แบบกำหนดเองสำหรับ PDA/เครื่องสแกนบาร์โค้ด

จอแอลซีดีที่ทนทาน | เหมาะสำหรับเครื่องตรวจจับทางอุตสาหกรรมและเทอร์มินัลข้อมูล

LCD ขั้นสูงสำหรับเครื่องสแกนสินค้าคงคลังและเครื่องพิมพ์พกพา

จอแสดงผลคุณภาพสูง – สร้างขึ้นสำหรับอุปกรณ์พกพาทางอุตสาหกรรม

2.บ้านอัจฉริยะ

แผงควบคุมบ้านอัจฉริยะ | โซลูชัน LCD ขั้นสูงแบบกำหนดเอง

LCD ที่ทนทานสำหรับเครื่องชงกาแฟ หุ่นยนต์ดูดฝุ่น และเตาอบ

จอแสดงผลสมาร์ทโฮม – คุณภาพสูงและปรับแต่งได้พอดี

รายละเอียด

Tianfu ปรับแต่งข้อกำหนดโมดูลหน้าจอ TN TFT LCD กราฟิกมาตรฐาน 2.7 '

ประเภทโมดูล	2.7" TFT/16M สี
ปณิธาน	960×240 พิกเซล (กราฟิกดอทเมทริกซ์)
อินเทอร์เฟซ	SPI และ RGB
โหมดการแสดงผล	TFT แบบส่งผ่าน
แสงไฟ	LED สีขาว (ขนาน)
ขนาดเครื่องกล	39.1(W) × 67.5(H) × 2.4(T) มม. (ไม่รวม FPC)
พื้นที่ใช้งาน	33.06(ก) × 58.80(ส) มม
สนามพิกเซล	0.18375(ก) × 0.13775(ส) มม
ข้อมูลจำเพาะทางไฟฟ้า	· แรงดันไฟลอจิก (VDD): 3.0–3.6V (ประเภท 3.3V) · แรงดันไฟฟ้าขาเข้า (VIH): 0.8×IOVCC ถึง IOVCC · แรงดันไฟฟ้าขาเข้า (VIL): -0.3V ถึง 0.2×IOVCC · การบริโภคปัจจุบัน: 8mA (ประเภท)
ข้อมูลจำเพาะของแบ็คไลท์	· แรงดันไฟฟ้า:8.7–10.2V · กระแสไฟฟ้า: 15–25mA · อุณหภูมิในการทำงาน: -20°C ถึง +70°C · อุณหภูมิในการจัดเก็บ: -30°C ถึง +80°C
ลักษณะการกำหนดเวลา	· ความถี่ CLKIN: 13.5–30MHz (ประเภท 27MHz) · ช่วงเวลา HSD: 1024–1907 รอบ CLKIN · ซิงค์แนวตั้ง: 242.5–450.5H (NTSC/PAL)

ประสบการณ์การใช้งานจริงจาก Tianfu: มุมมองจากผู้ผลิตเทอร์มินัลข้อมูลมือถือ

“เมื่อพัฒนา PDA อุตสาหกรรมยุคใหม่ โมดูลหน้าจอ Graphic Standard TN TFT LCD ขนาด 2.7 นิ้วนี้กลายเป็นตัวเลือกที่ดีที่สุดของเรา ไฟแบ็คไลท์ที่มีความสว่างสูง (เราปรับแต่งรุ่น 500 cd/m²) และการป้องกันแสงสะท้อนช่วยแก้ปัญหาจุดยุ่งยากของการจดจำเนื้อหาหน้าจอที่ยากลำบากภายใต้แสงกลางแจ้งที่สว่างจ้าได้อย่างสมบูรณ์”

“อัตราส่วนจอไวด์สกรีน 960×240 เข้ากันได้ดีกับตรรกะการโต้ตอบของเทอร์มินัลข้อมูลมือถือ พื้นที่ในแนวนอนเพียงพอที่จะแสดงบาร์โค้ดและหมายเลขใบนำส่งสินค้าได้อย่างเต็มที่ ในขณะที่เค้าโครงแนวตั้งเข้ากันได้อย่างสมบูรณ์แบบกับการออกแบบ UI แบบคลาสสิกของ 'พื้นที่แสดงข้อมูล + ปุ่มคงที่ด้านล่าง' ช่วยให้การทำงานมีประสิทธิภาพภายในพื้นที่ขนาดกะทัดรัด”

“คุณลักษณะการใช้พลังงานต่ำของอินเทอร์เฟซ SPI ช่วยปรับปรุงอายุการใช้งานแบตเตอรี่เทอร์มินัลได้โดยตรง ด้วยการใช้พลังงานลอจิกเพียง 8mA สำหรับโมดูล เมื่อรวมกับกลยุทธ์การควบคุมการจัดลำดับแบ็คไลท์ที่พัฒนาขึ้นเองของเรา อายุการใช้งานแบตเตอรี่โดยรวมของอุปกรณ์จึงเพิ่มขึ้นประมาณ 18% ในสถานการณ์การดำเนินการสแกนอย่างต่อเนื่อง”

“ความเสถียรที่อุณหภูมิกว้าง (-20°C ถึง +70°C) และความน่าเชื่อถือทางกลของโมดูลได้ผ่านการทดสอบอันเข้มงวดของเรา ซึ่งรวมถึงการหมุนเวียนของอุณหภูมิสูงถึงต่ำ และการทดสอบการตกจากที่สูง 1.2 เมตร ซึ่งตรงตามข้อกำหนดด้านความทนทานในสภาพแวดล้อมทางอุตสาหกรรมอย่างสมบูรณ์”

การเพิ่มประสิทธิภาพและการสนับสนุนตามเป้าหมาย

เรานำเสนอโซลูชั่นที่ได้รับการปรับปรุงสำหรับการใช้งานดังกล่าว:

คุณสมบัติพิเศษ: ไดรเวอร์แบ็คไลท์ที่ได้รับการปรับปรุง (รองรับการหรี่แสง PWM/การปลุกอย่างรวดเร็ว), การสัมผัสระหว่างถุงมือ, การออกแบบป้องกันการรบกวน และชุดโหมดประหยัดพลังงาน

การปรับแต่งทางอุตสาหกรรม: มีเวอร์ชันที่กำหนดเองซึ่งปรับให้เหมาะสมสำหรับสถานการณ์ต่างๆ เช่น การขนส่งด่วน คลังสินค้าแบบโซ่เย็น และการตรวจสอบกลางแจ้ง

การสนับสนุนที่รวดเร็ว: ให้การออกแบบอ้างอิงที่เข้ากันได้กับเครื่องมือสแกนทั่วไป เครื่องมือทดสอบสายการผลิต และการรับประกันการจัดหาในระยะยาว

ความคิดเห็นของลูกค้า

“ในช่วง 18 เดือนที่ผ่านมา เราใช้โมดูลนี้สะสมมากกว่า 35,000 หน่วยในผลิตภัณฑ์เทอร์มินัล 3 รายการของเรา สิ่งที่น่าพึงพอใจมากที่สุดคือความสม่ำเสมอของแบทช์ที่ยอดเยี่ยมและการตอบกลับการสนับสนุนด้านเทคนิคที่รวดเร็วมากซึ่งให้การรับประกันที่มั่นคงสำหรับการผลิตขนาดใหญ่และการบำรุงรักษาหลังการขายของเรา Tianfu เป็นโรงงาน LCD ที่เชื่อถือได้และปรับแต่งได้เองเราไว้วางใจพวกเขาเสมอ”

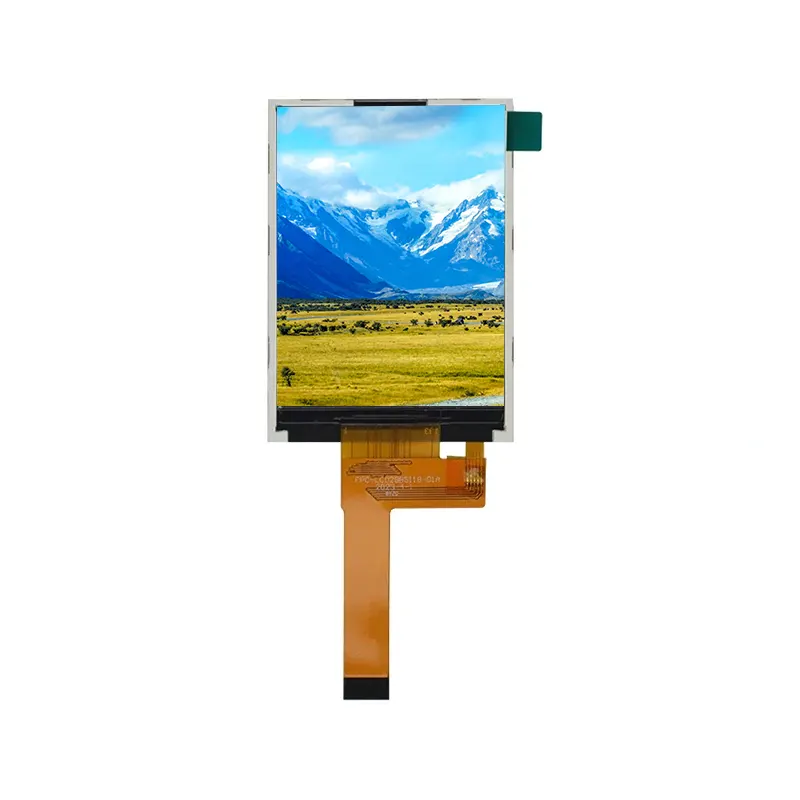

แอปพลิเคชั่นโมดูลหน้าจอ TFT LCD Tianfu 2.7 '

เวลานำหน้าของ Tianfu

สินค้ามาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
ปริมาณการสั่งซื้อ	เวลาการส่งมอบ	ประเภทการปรับแต่ง	เวลาการส่งมอบ
1-30 ชิ้น	โดยทันที	ทั่วไป	5-8 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	เอฟพีซี	4 สัปดาห์
101-500 ชิ้น	1-2 สัปดาห์	ซีทีพี	6 สัปดาห์
501-1,000 ชิ้น	2-5 สัปดาห์	เอกสารตราส่ง/แอล	6 สัปดาห์
1,001-5,000 ชิ้น	4-5 สัปดาห์	คณะกรรมการไดร์เวอร์	8 สัปดาห์
5,000+ ชิ้น	5-7 สัปดาห์	แผงจอแอลซีดี	16 สัปดาห์

คำถามที่พบบ่อย

คำถามที่ 1: จะเลือกระหว่างอินเทอร์เฟซ SPI และ RGB ได้อย่างไร

ตอบ: อินเทอร์เฟซทั้งสองตรงตามข้อกำหนดการใช้งานที่แตกต่างกัน:

อินเทอร์เฟซ SPI มีพินจำนวนเล็กน้อย (โดยปกติคือ 3–4 เส้นข้อมูล) เหมาะสำหรับสถานการณ์ที่ทรัพยากรพินของ MCU มีจำนวนจำกัดและความต้องการอัตราการรีเฟรชต่ำ เช่น การแสดงภาพนิ่งหรือการอัปเดตข้อมูลอย่างช้าๆ

อินเทอร์เฟซ RGB ช่วยให้สามารถรับส่งข้อมูลแบบขนานด้วยอัตรารีเฟรชที่สูงกว่า เหมาะสำหรับการแสดงเนื้อหาแบบไดนามิก วิดีโอ หรือกราฟิกที่เปลี่ยนแปลงอย่างรวดเร็ว แต่ต้องใช้ทรัพยากรพินมากขึ้น

คำถามที่ 2: เหตุใดแบ็คไลท์จึงต้องใช้แรงดันไฟฟ้าที่ค่อนข้างสูงที่ 8.7–10.2V

ตอบ: โมดูลนี้ใช้การออกแบบแบ็คไลท์โดยมี LED หลายดวงเชื่อมต่อแบบขนาน โดยปกติแล้วความต้องการแรงดันไฟฟ้าที่ค่อนข้างสูงหมายความว่าไฟแบ็คไลท์ประกอบด้วย LED หลายดวงที่เชื่อมต่อแบบอนุกรม ซึ่งสามารถให้ความสว่างที่สม่ำเสมอและเพียงพอ ในการใช้งานจริง จำเป็นต้องใช้วงจรควบคุมแบ็คไลท์โดยเฉพาะ ไม่สามารถเชื่อมต่อโดยตรงกับแหล่งจ่ายไฟลอจิก 3.3V

คำถามที่ 3: ช่วงอุณหภูมิในการทำงานของโมดูลตรงตามข้อกำหนดการใช้งานทางอุตสาหกรรมหรือไม่

ก. ใช่. ช่วงอุณหภูมิในการทำงาน -20°C ถึง +70°C ครอบคลุมความต้องการของสภาพแวดล้อมทางอุตสาหกรรมส่วนใหญ่ สำหรับสภาพแวดล้อมที่รุนแรงมากขึ้น (เช่น โรงปฏิบัติงานกลางแจ้งที่เย็นจัดหรือมีอุณหภูมิสูง) เราสามารถจัดหาเวอร์ชันที่มีอุณหภูมิกว้างได้ (จำเป็นต้องปรับแต่งเอง) ที่ตรงตามข้อกำหนดพิเศษที่ -40°C ถึง +85°C
