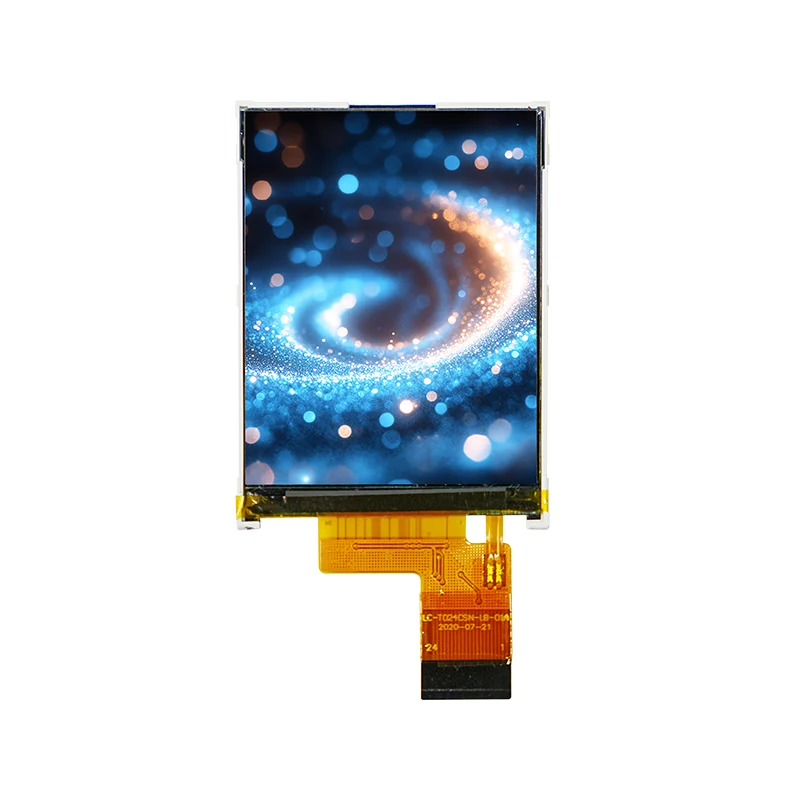

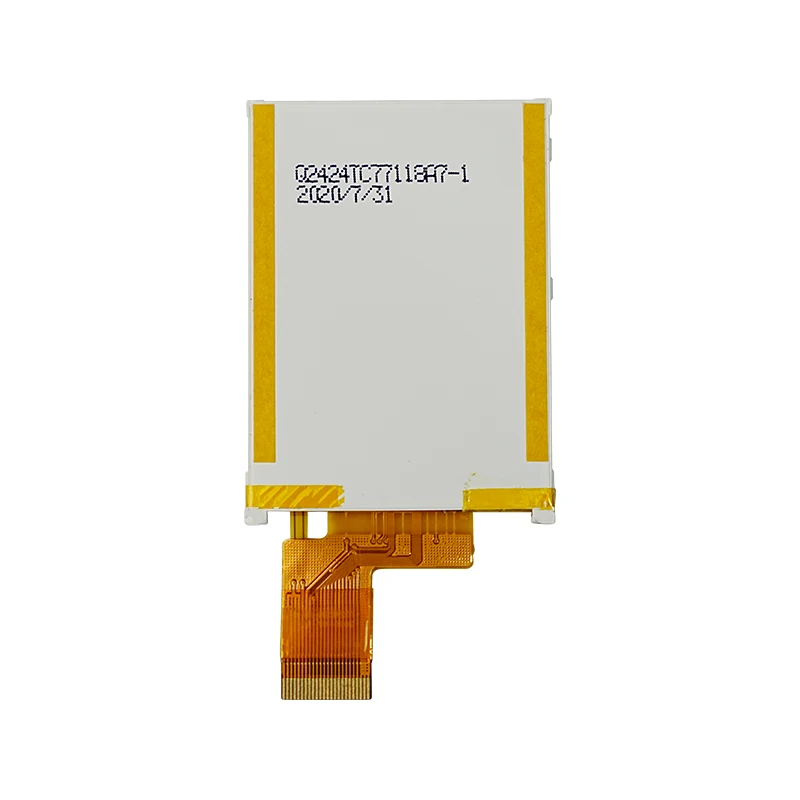

2.4 '' โมดูลการแสดงผล LCD TFT ขนาดเล็กขนาดเล็ก TFT

TIANFU 2.4 '' MATRIX ขนาดเล็ก TFT LCD Display Module พร้อมอินเตอร์เฟส SPI 4W (240RGB × 320 ความละเอียดการดู 12 นาฬิกา) ทำงานที่ -30 ° C ~+85 ° C สำหรับสภาพแวดล้อมที่รุนแรง CE/ROHS ที่ผ่านการรับรองพร้อมเฟรมอลูมิเนียมและไฟแบ็คไลท์ LED พลังงานต่ำ, โมดูลจอแสดงผล TFT LCD ขนาดเล็กที่ใช้งานอยู่ที่ 2.4 '

ส่งคำถาม

รายละเอียดสินค้า

รองรับคำสั่งทดลองใช้ชุดเล็กและการออกแบบเฟิร์มแวร์/อินเทอร์เฟซแบบกำหนดเอง Tianfu เป็นการผลิตโมดูล LCD ทำให้มั่นใจได้ว่าการรวมเข้ากับการควบคุมอัจฉริยะ/เครื่องมือพกพาได้รับการสนับสนุนโดยการรับประกัน 12 เดือน

TIANFU 2.4 '' MATRIX MATRIX ขนาดเล็ก TFT LCD DISPLAY MODULE ในคุณสมบัติสต็อก

1. จอแสดงผล QVGA ความละเอียดสูง

240 (RGB) × 320 พิกเซลด้วยเทคโนโลยี TFT-LCD ให้ภาพที่คมชัดและมีชีวิตชีวาสำหรับกราฟิกและข้อความโดยละเอียด

2. ประสิทธิภาพการรับชมที่เพิ่มขึ้น

มุมมอง 12 นาฬิกาที่มีความสว่างทั่วไป 300 CD/M² (จุดกึ่งกลาง) และอัตราส่วนความคมชัด 200: 1 เพื่อให้มั่นใจว่าทัศนวิสัยที่ยอดเยี่ยมในสภาพแสงที่หลากหลาย

3. การตอบสนองที่รวดเร็วสำหรับเนื้อหาแบบไดนามิก

การเปลี่ยนพิกเซลอย่างรวดเร็ว: เวลาเพิ่มขึ้น 15ms (TR) และ 20ms Fall Time (TF) เหมาะสำหรับการเล่นวิดีโอที่ราบรื่นและแอปพลิเคชันแบบโต้ตอบ

4. การดำเนินงานที่มีประสิทธิภาพ

การใช้พลังงานต่ำ: ทำงานที่แรงดันไฟฟ้าลอจิก 2.8V/3.3V ด้วยการดึงกระแสทั่วไป 5MA ซึ่งได้รับการปรับปรุงโดยเทคโนโลยีตัวแปลง DC/DC แบบบูรณาการ

อายุการใช้งานแบ็คไลท์ LED 30,000 ชั่วโมง (โดยทั่วไป) ตรวจสอบผ่านการทดสอบความน่าเชื่อถืออย่างเข้มงวดรวมถึงการขี่จักรยานความร้อนการสั่นสะเทือนและความต้านทานความชื้น

tianfu ปรับแต่ง 2.4 '' เมทริกซ์แอคทีฟขนาดเล็ก TFT LCD การแสดงผลโมดูล

พารามิเตอร์	Q27 (TFT-LCD พร้อม IL18961 ไดรเวอร์ IC)
ประเภทโมดูล	2.7 "สี TFT/16M
ปณิธาน	960 × 240 พิกเซล (กราฟิกจุด-เมทริกซ์)
ส่วนต่อประสาน	SPI & RGB
โหมดแสดงผล	TFT แบบส่งผ่าน
ไฟแบ็คไลท์	LED สีขาว (ขนาน)
มิติเชิงกล	39.1 (w) × 67.5 (h) × 2.4 (t) มม. (ไม่รวม FPC)
พื้นที่ใช้งาน	33.06 (w) × 58.80 (h) มม.
พิทช์พิกเซล	0.18375 (w) × 0.13775 (h) มม.
ข้อกำหนดไฟฟ้า	·แรงดันไฟฟ้าลอจิก (VDD): 3.0–3.6V (Typ. 3.3V) ·แรงดันไฟฟ้าอินพุต (VIH): 0.8 × IOVCC ถึง IOVCC ·แรงดันไฟฟ้าอินพุต (VIL): -0.3V ถึง 0.2 × IOVCC ·การบริโภคปัจจุบัน: 8ma (พิมพ์)
ข้อมูลจำเพาะแบ็คไลท์	·แรงดันไฟฟ้า: 8.7–10.2V ·ปัจจุบัน: 15–25ma ·อุณหภูมิการทำงาน: -20 ° C ถึง +70 ° C ·อุณหภูมิการจัดเก็บ: -30 ° C ถึง +80 ° C
ลักษณะเวลา	·ความถี่ Clkin: 13.5–30MHz (Typ. 27MHz) ·ระยะเวลา HSD: 1024–1907 CLKIN CYCLES ·การซิงค์แนวตั้ง: 242.5–450.5H (NTSC/PAL)

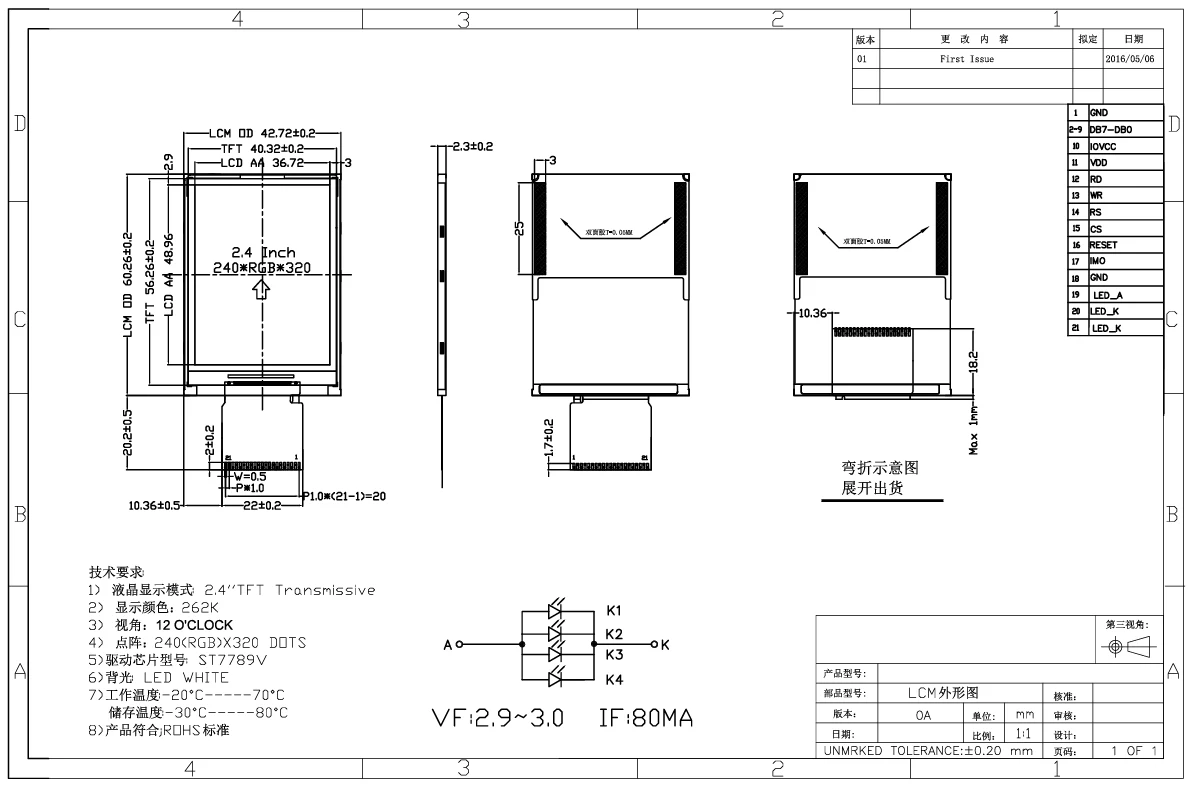

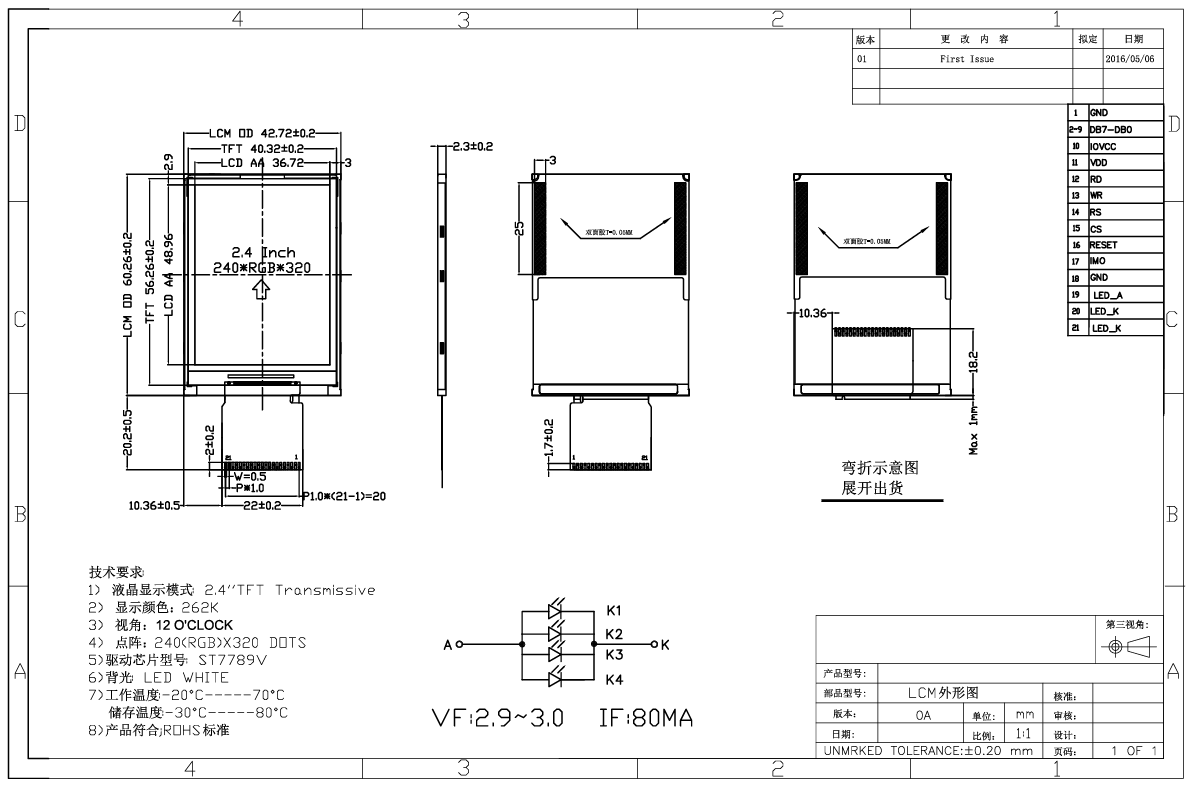

tianfu 2.4 '' เมทริกซ์ที่ใช้งานอยู่ขนาดเล็ก TFT LCD Display Module รายละเอียดรายละเอียดโมดูล

แอปพลิเคชั่นโมดูล LCD TFT ขนาดเล็ก TANFU

เวลานำ Tianfu

ผลิตภัณฑ์มาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
สั่งซื้อปริมาณ	เวลาจัดส่ง	ประเภทการปรับแต่ง	เวลาจัดส่ง
1-30 ชิ้น	โดยทันที	ทั่วไป	5-8 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	FPC	4 สัปดาห์
101-500 ชิ้น	1-2 สัปดาห์	CTP	6 สัปดาห์
501-1000 พีซี	2-5 สัปดาห์	B/L	6 สัปดาห์
1001-5000 พีซี	4-5 สัปดาห์	บอร์ดไดรเวอร์	8 สัปดาห์
5,000+ พีซี	5-7 สัปดาห์	แผง LCD	16 สัปดาห์
