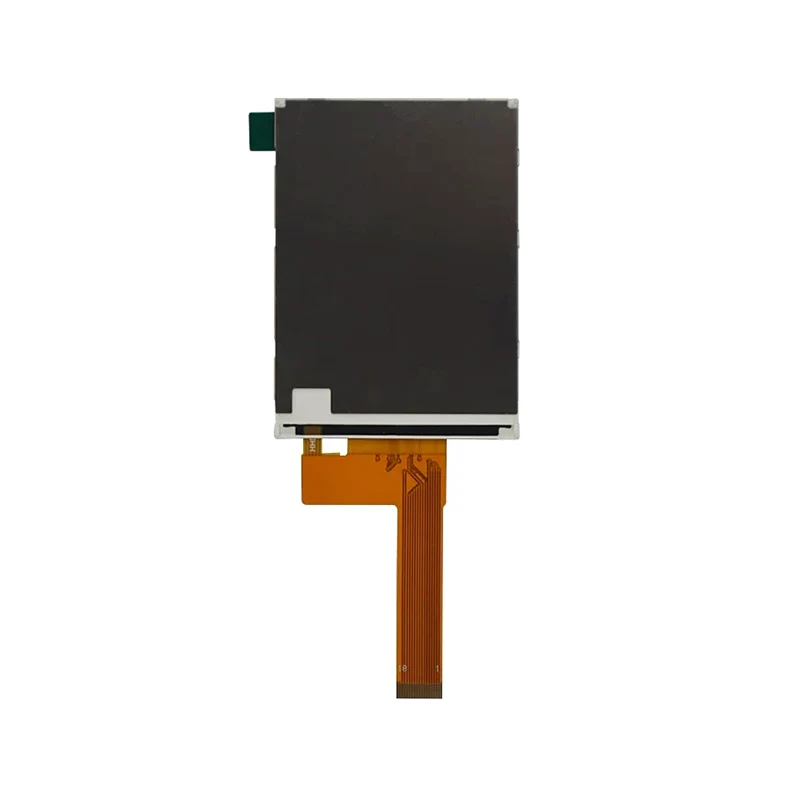

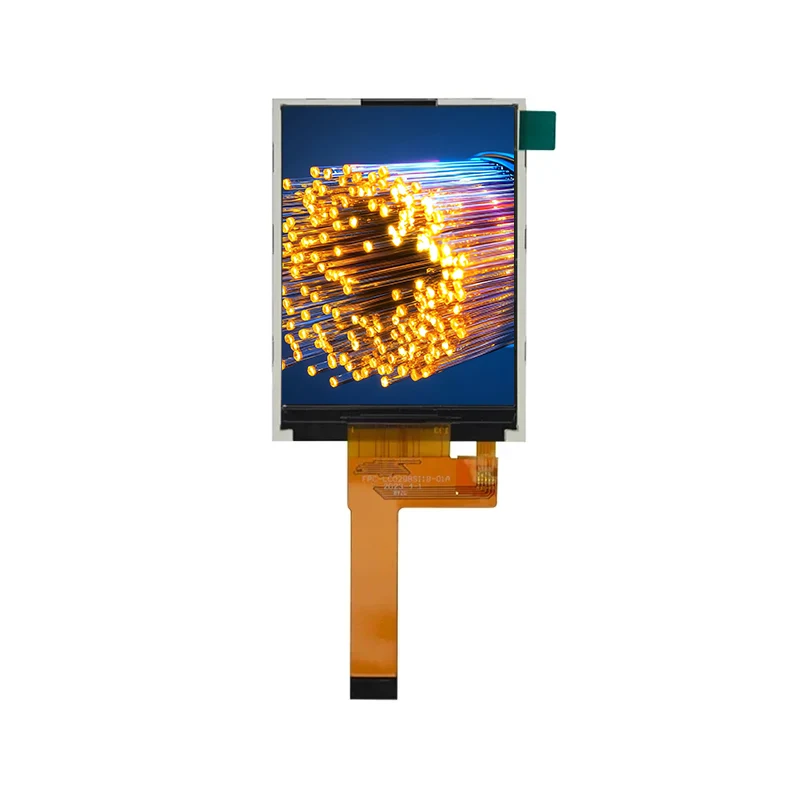

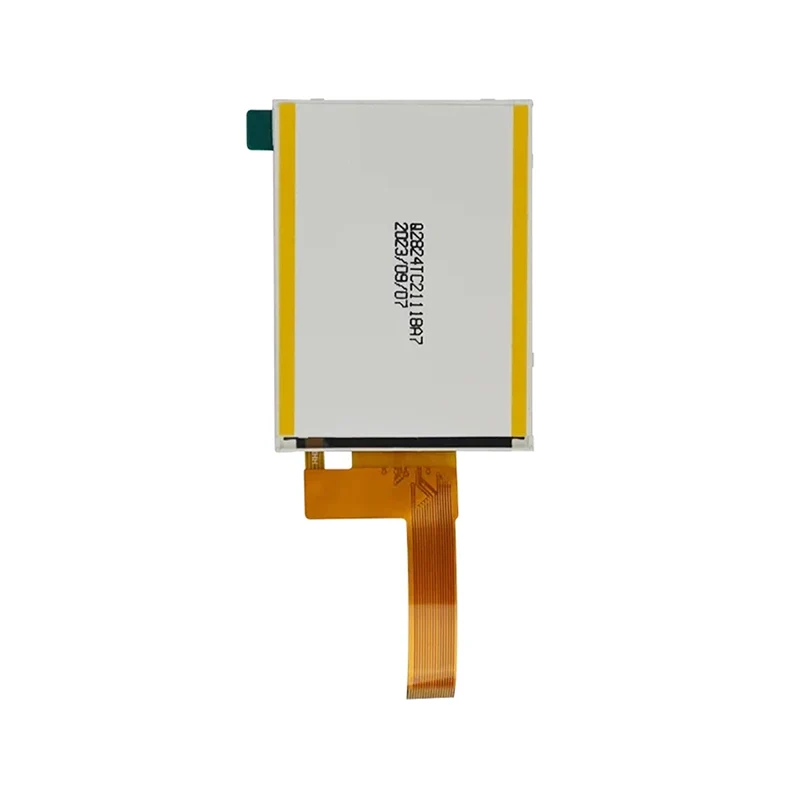

2.8 'โดยปกติแล้วโมดูลหน้าจอ LCD ของ IPS TFT สีดำ

ประเภทแสดง

2.8 "TFT-LCD (ปกติสีดำส่งผ่าน)

ปณิธาน

240 × 320 พิกเซล (กราฟิกจุด-เมทริกซ์)

พื้นที่ใช้งาน

43.20 มม. (W) × 57.60 มม. (h)

ไดรเวอร์ IC

ST7789T3

ข้อกำหนดไฟฟ้า

แรงดันไฟฟ้าลอจิก (VCC)

2.5–3.3V (ประเภท 2.8V)

แรงดันไฟฟ้าอินพุต (will/vih)

ต่ำ: GND - 0.3 × VCC / สูง: 0.7 × VCC - VCC

การกำหนดค่าแบ็คไลท์

4 LED สีขาวในแบบคู่ขนาน (3.2V @80MA)

ความสว่างแบ็คไลท์

การส่งผ่าน 4.8% (ทั่วไป)

เครื่องกลและสิ่งแวดล้อม

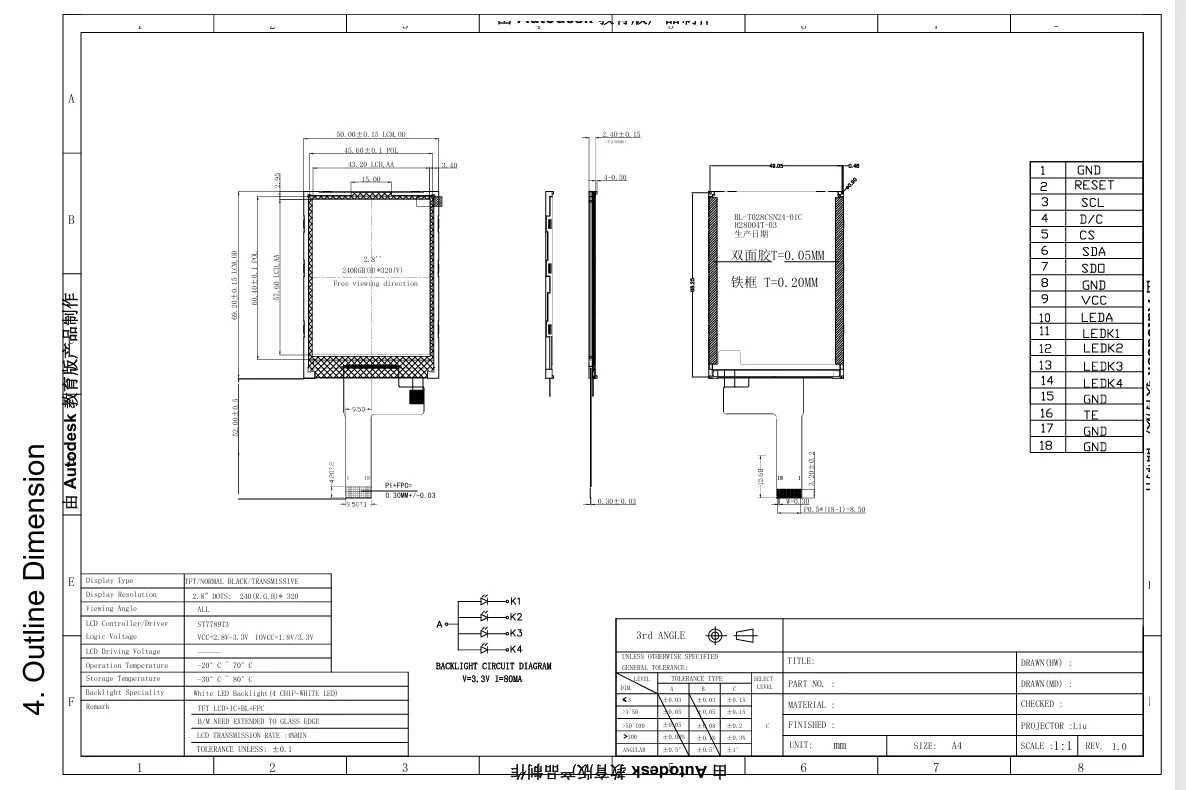

ร่างมิติ

50.0 มม. (W) × 69.20 มม. (h) × 2.4 มม. (t)

อุณหภูมิการทำงาน

-40 ° C ถึง +85 ° C

อุณหภูมิการจัดเก็บ

-55 ° C ถึง +110 ° C

ประสิทธิภาพทางแสง

อัตราส่วนความคมชัด

1200: 1 (ทั่วไป)

เวลาตอบสนอง

30ms (ทั่วไป)

มุมมอง

80 ° (แนวนอนและแนวตั้ง, Cr≥10)

โทนสีสี (Cie 1931)

สีขาว: (0.305–0.311x, 0.336–0.342y)
สีแดง: (0.655–0.661x, 0.335–0.341y)
สีเขียว: (0.259–0.265x, 0.597–0.603y)
สีน้ำเงิน: (0.131–0.137x, 0.134–0.140y)
