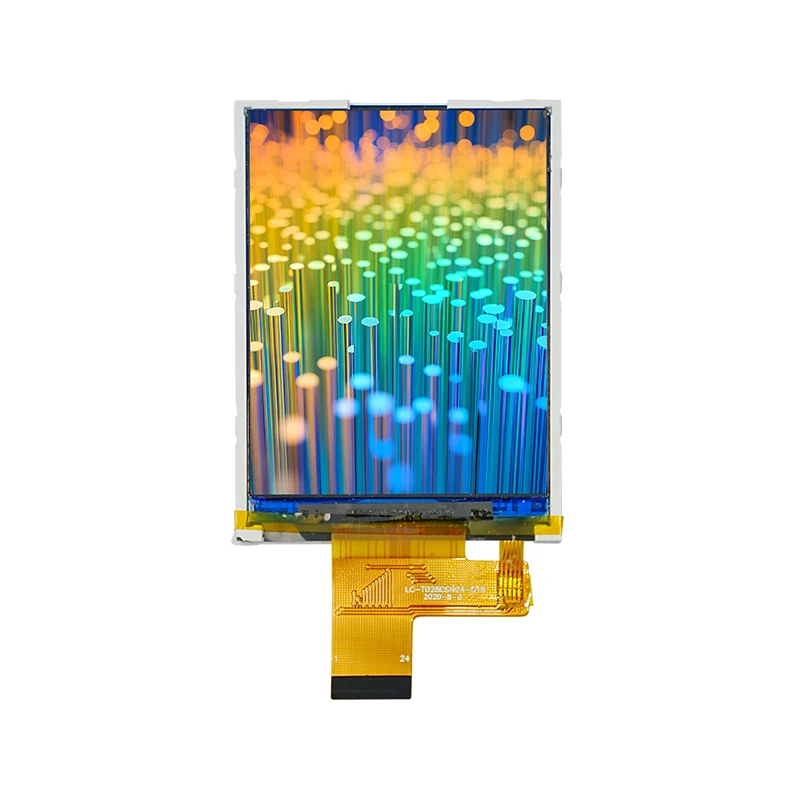

2.4 '' ปกติโมดูลจอแสดงผล TFT LCD สีขาวขนาดเล็ก

ในฐานะผู้ผลิต LCD ของจีน Tianfu จำหน่ายผลิตภัณฑ์คุณภาพสูงแต่ราคาประหยัดพร้อมบริการที่ปรับแต่งได้ โมดูลจอแสดงผล TFT LCD สีขาวขนาดเล็กตามปกติขนาด 2.4 นิ้ว ขับเคลื่อนโดย IC ไดรเวอร์ ST7789V ออกแบบมาเป็นพิเศษสำหรับระบบฝังตัวที่ต้องการการแสดงผลที่ชัดเจนและแอปพลิเคชันที่ใช้พลังงานต่ำ

ส่งคำถาม

รายละเอียดสินค้า

โมดูลจอแสดงผล TFT LCD สีขาวขนาดเล็กปกติของ TF ขนาด 2.4 นิ้วใช้โหมดการแสดงผล "โหมดสีขาว" ซึ่งให้ความละเอียดสูง 240 × RGB × 320 พิกเซล และรองรับอินเทอร์เฟซแบบขนาน 8/16 บิต (เวลา 8080) ของ MCU เข้ากันได้กับไมโครคอนโทรลเลอร์หลากหลายชนิด

จุดเด่นด้านการทำงานที่สำคัญ:

• จอแสดงผลที่ชัดเจน: ความละเอียด 240×320, อัตราส่วนคอนทราสต์ 200:1, นำเสนอภาพที่สวยงาม

• มุมมองภาพกว้าง: มุมมองที่ดีที่สุดที่ทิศทาง 12 นาฬิกา รองรับการมองเห็นรอบด้าน

• การตอบสนองอย่างรวดเร็ว: เวลาเพิ่มขึ้น 15ms, ลดลง 20ms, ตอบสนองความต้องการในการแสดงผลของเนื้อหาแบบไดนามิก

• บูรณาการได้ง่าย: อินเทอร์เฟซแบบขนานมาตรฐาน 8080 ทำให้กระบวนการพัฒนาง่ายขึ้น

• การออกแบบประหยัดพลังงาน: กระแสไฟทำงานต่ำเพียง 5mA เหมาะสำหรับอุปกรณ์พกพา

ปัจจุบัน โมดูล LCD ขนาด 2.4 นิ้วของเราถูกนำไปใช้ในหลากหลายสาขา โดยมีฐานลูกค้าที่ครอบคลุมทุกอุตสาหกรรม

เครื่องใช้ในบ้านและอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์: แผงควบคุมสำหรับเครื่องใช้ในบ้านอัจฉริยะ (เครื่องชงกาแฟ เตาไมโครเวฟ เครื่องซักผ้า หม้อหุงข้าว ฯลฯ) แผงหน้าปัดรถยนต์ หน้าจออินโฟเทนเมนต์ในรถยนต์ เซ็นเซอร์จอดรถ

อุปกรณ์สวมใส่อัจฉริยะและการติดตามสุขภาพ: นาฬิกาอัจฉริยะ กำไลข้อมือติดตามสุขภาพ เครื่องวัดระดับน้ำตาลในเลือดแบบพกพา/เครื่องวัดความดันโลหิต แสดงเวลา การแจ้งเตือน อัตราการเต้นของหัวใจ ระดับออกซิเจนในเลือด ข้อมูลการวัด ฯลฯ ด้วยความสว่างที่เหมาะสมที่สุด (โดยทั่วไปคือ 250–950 cd/m2) และใช้พลังงานต่ำ จึงเหมาะอย่างยิ่งสำหรับการใช้งานเป็นเวลานาน

คำถามที่พบบ่อย

คำถามที่ 1: มีมาตรการควบคุมคุณภาพเฉพาะอะไรบ้างที่ถูกนำมาใช้สำหรับคุณภาพของผลิตภัณฑ์?

ตอบ: เราใช้การควบคุมคุณภาพแบบครบวงจรตั้งแต่การตรวจสอบวัสดุที่เข้ามาจนถึงการจัดส่ง:

1. IC ทั้งหมด (รวมถึง ST7789V) มีที่มาจากผู้ผลิตดั้งเดิมหรือช่องทางที่ได้รับอนุญาต

2. 100% ของแผง LCD ผ่านการทดสอบจุดสว่าง จุดมืด และความสม่ำเสมอ

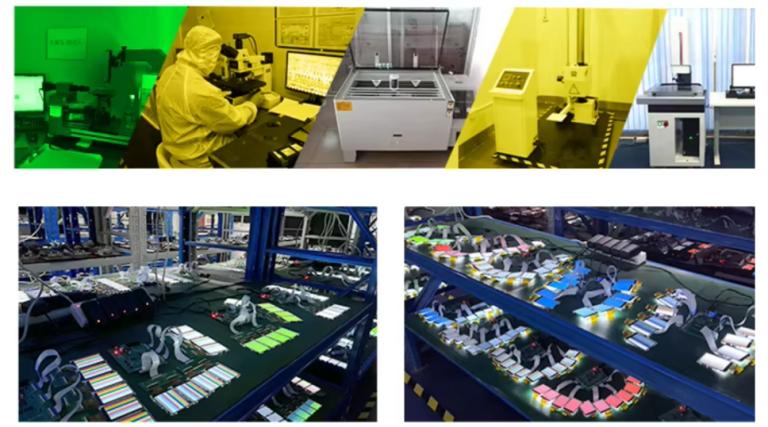

3. หลังจากประกอบโมดูลแล้ว ผลิตภัณฑ์จะผ่านการเสื่อมสภาพตามอุณหภูมิห้องเป็นเวลา 72 ชั่วโมงและการทดสอบวงจรอุณหภูมิสูงถึงต่ำ

4. มีการระบุหมายเลขแบทช์ที่ตรวจสอบย้อนกลับได้เพื่อให้มั่นใจในคุณภาพของผลิตภัณฑ์ที่สอดคล้องกัน

คำถามที่ 2: บริษัทจะให้การสนับสนุนอะไรบ้างหากเกิดความผิดปกติในการแสดงผลหรือข้อกังวลด้านคุณภาพ?

ตอบ: ข้อกำหนดพื้นฐานสำหรับซัพพลายเออร์ LCD ในจีนแบบกำหนดเองคือการตอบสนองต่อข้อซักถามของลูกค้า เราให้การสนับสนุนทางเทคนิคสามระดับ:

1. การตอบสนองการวินิจฉัยข้อบกพร่องเบื้องต้นภายใน 24 ชั่วโมง

2. จัดเตรียมผังงานการแก้ไขปัญหาข้อผิดพลาดโดยละเอียดและค่าอ้างอิงสำหรับแรงดันไฟฟ้าที่จุดทดสอบ

3. หากได้รับการยืนยันว่าเป็นปัญหาด้านคุณภาพของผลิตภัณฑ์ เราสัญญาว่าจะไม่มีข้อโต้แย้งในการคืนและเปลี่ยนนโยบาย และจะดำเนินการวิเคราะห์สาเหตุที่แท้จริง (RCA) โดยส่งรายงานและมาตรการป้องกันให้กับคุณ เราถือว่าปัญหาด้านคุณภาพเป็นโอกาสในการปรับปรุง

คำถามที่ 3: อัตราผลตอบแทนและข้อมูลความน่าเชื่อถือของผลิตภัณฑ์คืออะไร

ตอบ: ในฐานะผู้ผลิตชาวจีน Tianfu ไม่ละเลยในการแสวงหาคุณภาพ อัตราผลตอบแทนเฉลี่ยของผลิตภัณฑ์อดีตโรงงานของเรายังคงอยู่ที่มากกว่า 99.7% จากข้อมูลการทดสอบอายุการใช้งานแบบเร่งพบว่า MTBF (เวลาเฉลี่ยระหว่างความล้มเหลว) ของโมดูลเกินกว่า 50,000 ชั่วโมงภายใต้สภาวะการทำงานทั่วไป ในขณะเดียวกัน เรามีระยะเวลาการรับประกัน 12 เดือน

คำถามที่ 4: สามารถอ่านจอแสดงผลได้อย่างชัดเจนในแสงแดดกลางแจ้งหรือไม่

ก. ใช่. โมดูลนี้มีความสว่างส่วนกลาง 280–300 cd/m² จับคู่กับอัตราส่วนคอนทราสต์ 200:1 ช่วยให้อ่านได้ภายใต้สภาพแสงกลางแจ้งทั่วไป สำหรับสภาพแวดล้อมที่มีแสงแดดส่องโดยตรง เราแนะนำให้เพิ่มการป้องกันแสงสะท้อนหรือเพิ่มความสว่างของแบ็คไลท์

Q5: ช่วงอุณหภูมิการทำงานของโมดูลคือเท่าไร?

ตอบ: ช่วงอุณหภูมิการทำงานปกติคือ -20°C ถึง +70°C และช่วงอุณหภูมิในการจัดเก็บอยู่ที่ -30°C ถึง +80°C ซึ่งสามารถตอบสนองความต้องการของสภาพแวดล้อมการใช้งานส่วนใหญ่

Q6: อายุการใช้งานของแบ็คไลท์คือเท่าไร?

ตอบ: ไฟแบ็คไลท์ใช้การออกแบบแบบขนานพร้อมไฟ LED 4 ดวง โดยมีอายุการใช้งานโดยทั่วไป 30,000 ชั่วโมง แรงดันไฟฟ้าในการทำงานโดยทั่วไปของแบ็คไลท์คือ 3.2V (80mA)

ข้อมูลจำเพาะ

พารามิเตอร์	Q2424TC77118A7 (TFT-LCD พร้อมไอซีไดรเวอร์ ST7789V)
ประเภทโมดูล	2.4" TFT สีขาวปกติ
ปณิธาน	240×RGB×320 พิกเซล
การดูทิศทาง	12 นาฬิกา (θ ≤ 90°, φ ≤ 360°)
ความสว่าง (กลาง)	280–300 cd/m² (ทั่วไป)
อัตราส่วนความคมชัด	200:1 (ทั่วไป)
เวลาตอบสนอง	เพิ่มขึ้น: 15ms ฤดูใบไม้ร่วง: 20ms (ทั่วไป)
อินเทอร์เฟซ	MCU 8/16 บิต (ไทม์มิ่งขนาน 8080)
แรงดันไฟฟ้าที่ใช้งาน	2.6–3.5V (VDD), 2.8V/3.3V (ทั่วไป)
การบริโภคในปัจจุบัน	5mA (ทั่วไป @ 2.8V)
แรงดันไฟแบ็คไลท์	3.2V (ทั่วไป @ 80mA, ไฟ LED 4 ดวงขนานกัน)

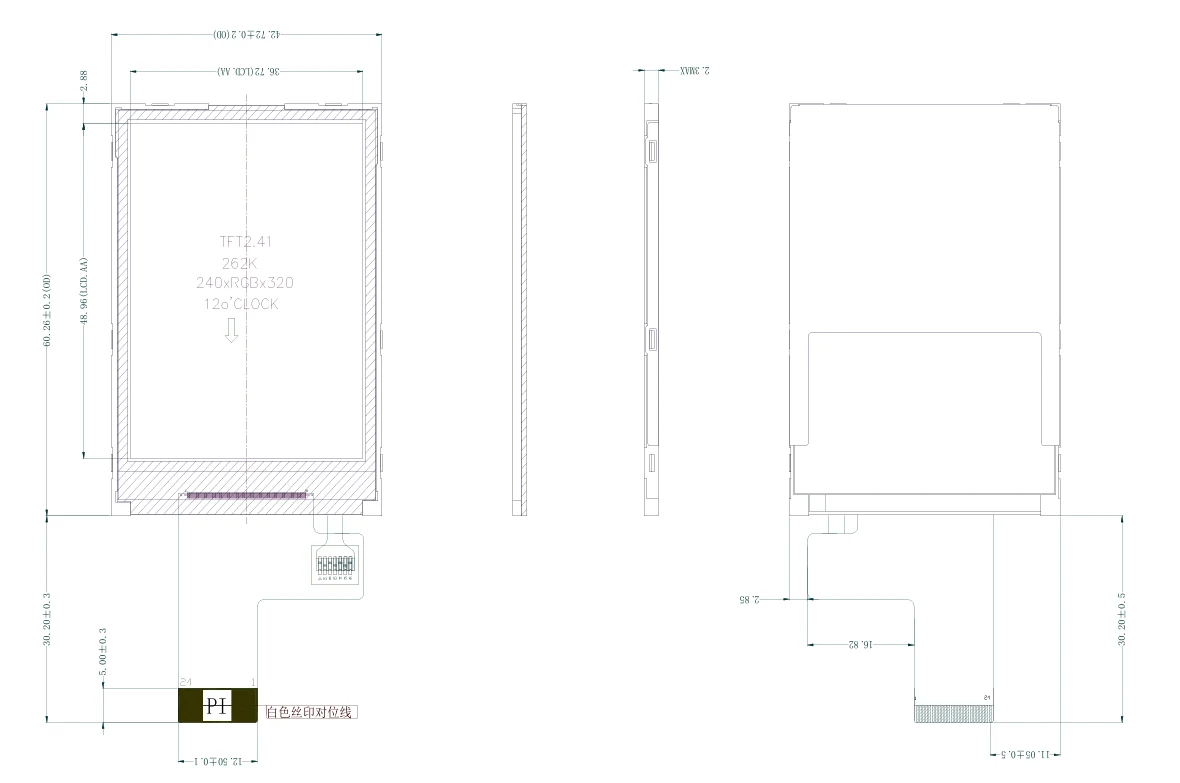

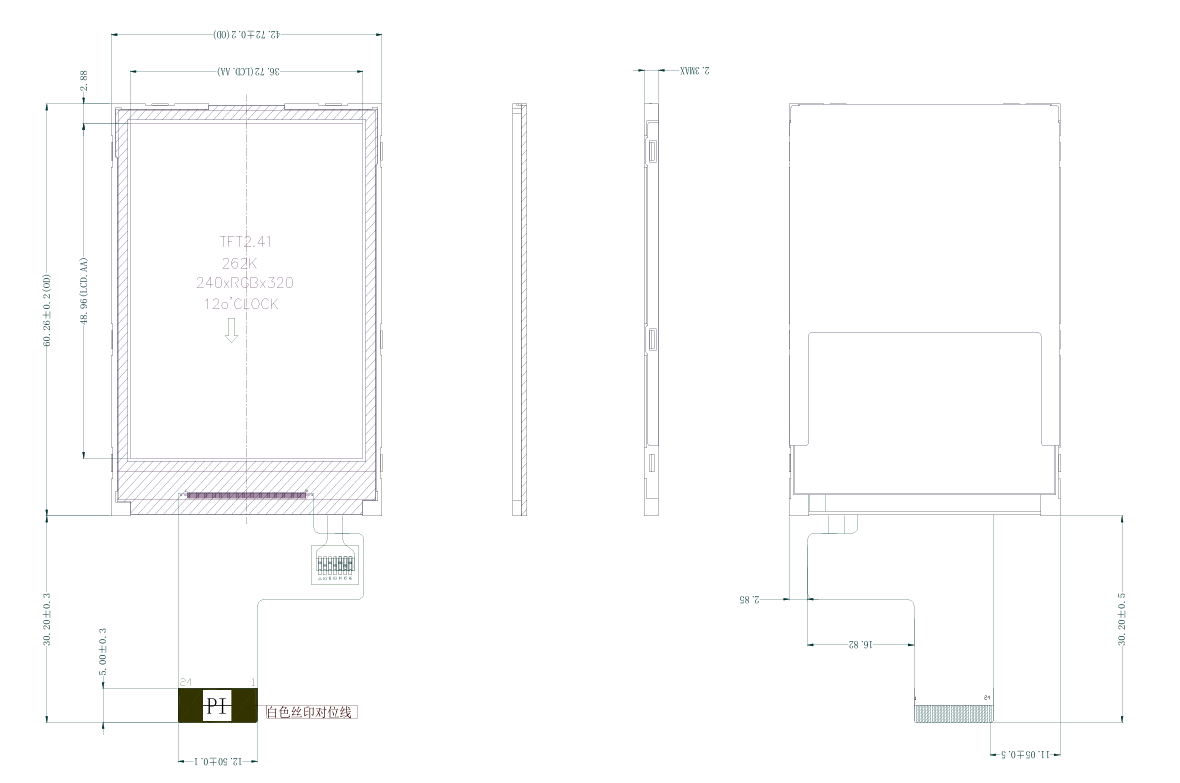

ขนาดโมดูล	42.72 × 60.26 × 2.3 มม
พื้นที่ใช้งาน	36.72 × 48.96 มม
อุณหภูมิในการทำงาน	-20°ซ ถึง +70°ซ
อุณหภูมิในการจัดเก็บ	-30°ซ ถึง +80°ซ
อายุการใช้งานแบ็คไลท์	30,000 ชั่วโมง (ทั่วไป)

รายละเอียด

ขนาดเปรียบเทียบ	Q2424TC77118A7 (จอ LCD ขนาด 2.4 นิ้วของเรา)	คู่แข่งทั่วไป A (หน้าจอ SPI ราคาประหยัด)	ผลิตภัณฑ์ของคู่แข่งทั่วไป B (หน้าจออุตสาหกรรมที่มีความสว่างสูง)	ความสำคัญต่ออุตสาหกรรมเครื่องใช้ในบ้าน
ความสว่างและการมองเห็น	280-300 cd/m² (ค่าปกติที่ตรงกลาง)	ประมาณ 200 ซีดี/ตรม	สูงถึง 400 cd/m² หรือสูงกว่า	ความสว่างปานกลางและสมดุล: ไม่เพียงช่วยให้อ่านได้ชัดเจนในสภาพแวดล้อมที่สว่าง เช่น ห้องครัวและห้องนั่งเล่น แต่ยังหลีกเลี่ยงการใช้พลังงานที่ไม่จำเป็นและค่าใช้จ่ายที่เกิดจากความสว่างสูงเกินไป
อินเทอร์เฟซและประสิทธิภาพ	MCU อินเทอร์เฟซแบบขนาน 8/16 บิต (8080)	อินเทอร์เฟซ SPI 4 สาย	อินเทอร์เฟซ SPI หรือ RGB	ความลับสู่การโต้ตอบที่ราบรื่น: SPI ที่มีประสิทธิภาพเหนือกว่าด้วยอัตรากำไรขั้นต้นที่กว้างในกราฟิกที่ซับซ้อนที่รีเฟรช (ภาพเคลื่อนไหว รวมเมนูหลายระดับ) อินเทอร์เฟซแบบขนานของเรารับประกันการตอบสนองการสัมผัส/การกดแป้นพิมพ์ที่รวดเร็วโดยไม่มีการโกสต์ - นำประสบการณ์ผู้ใช้ไปสู่อีกระดับ
ประสิทธิภาพการใช้พลังงาน	ทั่วไป 5mA @ 2.8V (การใช้พลังงานโดยรวม)	ไม่ระบุ (ปกติต่ำกว่า)	ไม่ระบุ (ความสว่างสูงมักจะมาพร้อมกับการใช้พลังงานสูง)	ประหยัดพลังงานและเป็นมิตรกับเสถียรภาพ: การใช้พลังงานในการทำงานต่ำเป็นพิเศษช่วยให้เครื่องใช้ในครัวเรือนปลายทางลดการใช้พลังงานได้โดยตรง เป็นไปตามมาตรฐานการคุ้มครองสิ่งแวดล้อม ลดการสร้างความร้อน และมีส่วนช่วยปรับปรุงความน่าเชื่อถือในระยะยาวของเครื่องจักรทั้งหมด
ช่วงแรงดันไฟฟ้าใช้งาน	ช่วงแรงดันไฟฟ้ากว้าง: 2.6V - 3.5V	โดยทั่วไปแล้วแรงดันไฟฟ้าคงที่คือ 3.3V หรือ 5V	โดยทั่วไปแล้วแรงดันไฟฟ้าคงที่คือ 3.3V	ความสามารถในการปรับตัวของแหล่งจ่ายไฟที่ได้รับการปรับปรุง: การออกแบบแรงดันไฟฟ้ากว้างช่วยให้เข้ากันได้ดีขึ้นกับความผันผวนของพลังงานภายในเครื่องใช้ภายในบ้าน (เช่น การรบกวนที่เกิดจากการสตาร์ทและปิดมอเตอร์) ปรับปรุงความเสถียรของระบบ และลดความยากในการออกแบบแหล่งจ่ายไฟ
ต้นทุนและความคุ้มค่า	ประสิทธิภาพด้านต้นทุนที่สมดุล	ต้นทุนการจัดซื้อต่ำมาก	ต้นทุนการจัดซื้อที่สูงขึ้น	ต้นทุนรวมในการเป็นเจ้าของที่ต่ำที่สุด: บนพื้นฐานของการปฏิบัติตามข้อกำหนดด้านประสิทธิภาพ (ความสว่าง อัตราการรีเฟรช) ของเครื่องใช้ไฟฟ้าภายในบ้าน เราเสนอราคาที่แข่งขันได้มากที่สุด โดยหลีกเลี่ยงข้อกำหนดที่มากเกินไปหรือประสิทธิภาพต่ำเกินไป

ทำไมถึงเลือกพวกเรา? — ยกระดับประสิทธิภาพของเครื่องใช้ในบ้านของคุณ

ความน่าเชื่อถือและความทนทานที่ไม่มีใครเทียบได้สำหรับความต้องการเครื่องใช้ในบ้าน

เครื่องใช้ไฟฟ้าในบ้านถูกสร้างขึ้นมาให้มีอายุการใช้งานยาวนาน ส่วนประกอบต่างๆ ของเครื่องใช้ก็ควรมีอายุการใช้งานเช่นกัน โมดูลของเรามีอายุการใช้งานแบ็คไลท์โดยทั่วไป 30,000 ชั่วโมง ช่วงอุณหภูมิการทำงานที่กว้าง -20°C ~ +70°C และอัตราผลตอบแทนจากการผลิตที่ 99.7%+ ผ่านการรับรองมาตรฐาน ISO9001 ทนทานต่อสภาพครัวเรือนที่สมบุกสมบัน (ลองนึกถึงควันน้ำมัน อุณหภูมิที่เปลี่ยนแปลงอย่างรวดเร็ว) และยืนหยัดตามคำมั่นสัญญาด้านคุณภาพผลิตภัณฑ์ของคุณ

โซลูชันที่คุ้มต้นทุนซึ่งขับเคลื่อนความสามารถในการแข่งขันของตลาด

เราไม่ได้ "มีขนาดเดียวพอดี" แต่เรานำเสนอจอแสดงผลที่ได้รับการออกแบบทางวิศวกรรมอย่างแม่นยำซึ่งตรงตามความต้องการของคุณ ไม่มีสเปคเกินจนเปลืองงบประมาณ ไม่มีประสิทธิภาพต่ำจนทำให้ผู้ใช้ผิดหวัง โซลูชันของเราสร้างสมดุลระหว่างการโต้ตอบที่ราบรื่นและการมองเห็นที่ชัดเจน ในขณะเดียวกันก็ลดต้นทุน BOM ของคุณ ทำให้ผลิตภัณฑ์ของคุณมีความได้เปรียบด้านราคาและประสิทธิภาพที่ไม่มีใครเทียบได้

การบูรณาการ Plug-and-Play เพื่อเข้าสู่ตลาดได้เร็วขึ้น

ข้ามการแก้ไขจุดบกพร่องที่น่าเบื่อ โมดูลของเรามีอินเทอร์เฟซแบบขนานมาตรฐาน ไดรเวอร์ที่ได้รับการพิสูจน์แล้ว และโค้ดตัวอย่างการเริ่มต้นแบบเต็ม ลดไทม์ไลน์การวิจัยและพัฒนาของคุณ เร่งการพัฒนาผลิตภัณฑ์ และนำเครื่องใช้ไฟฟ้าในบ้านอัจฉริยะของคุณไปวางบนชั้นวางร้านค้า—และถึงมือลูกค้า—เร็วขึ้น
