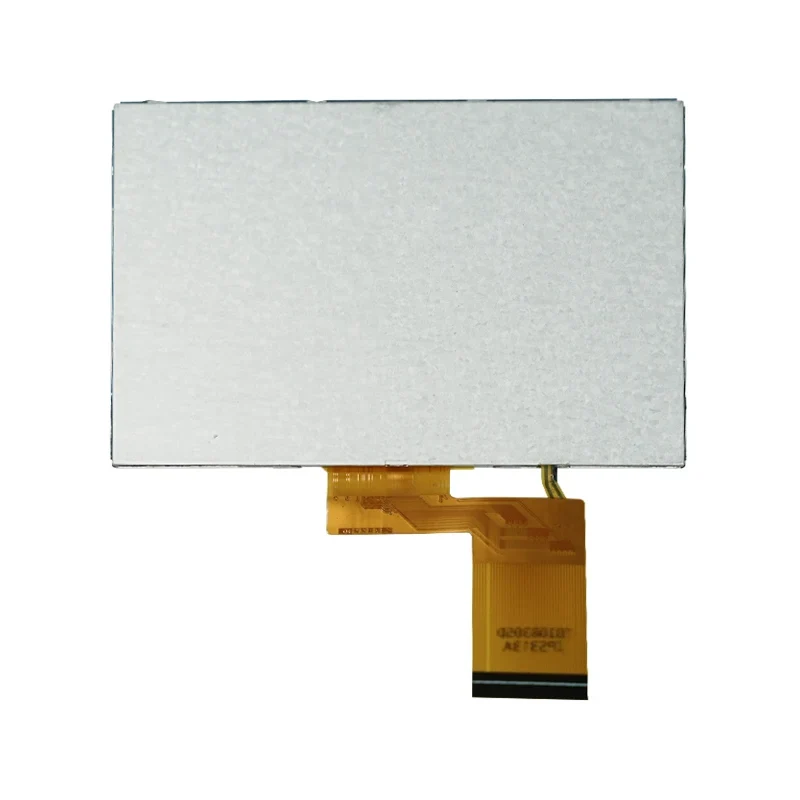

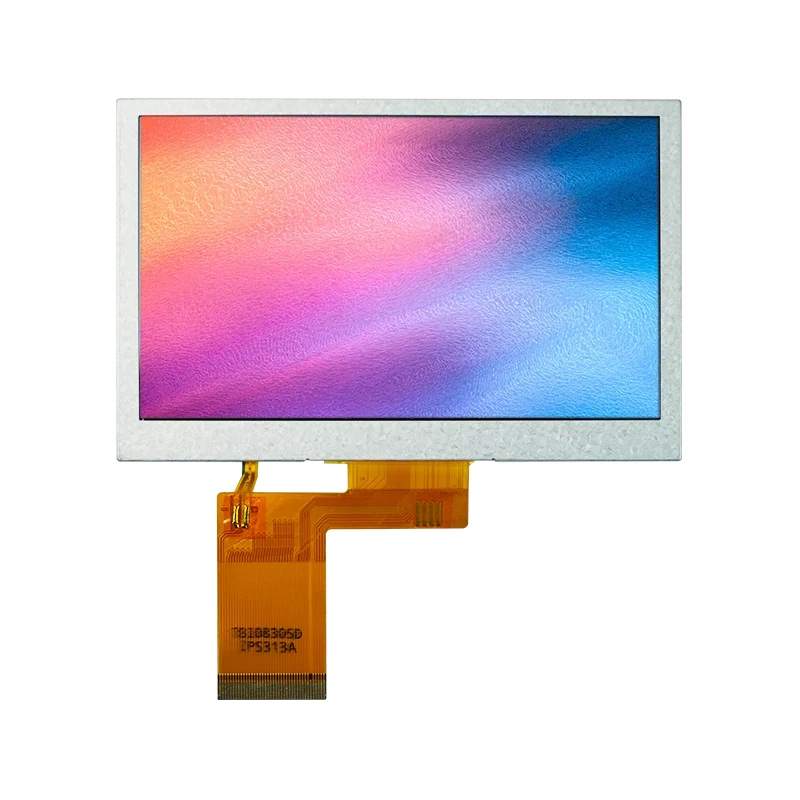

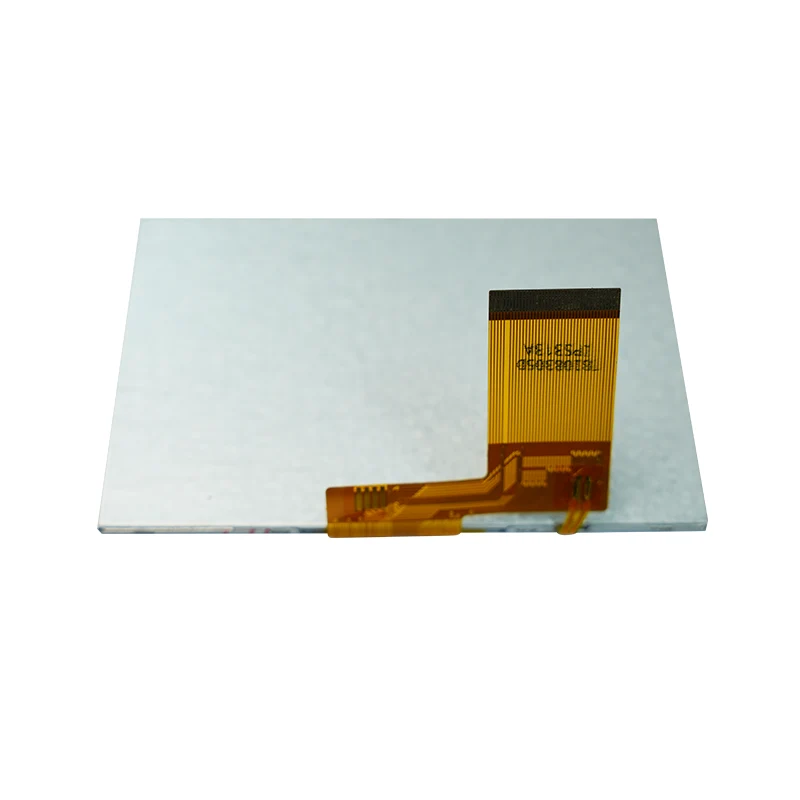

อินเทอร์เฟซ RGB 4.3 'โมดูลหน้าจอ IPS TFT LCD

Tianfu จะเป็นซัพพลายเออร์ในจีนที่เชื่อถือได้ของคุณ โดยมุ่งเน้นที่การผลิต LCD คุณภาพสูงและแบบกำหนดเอง โมดูลหน้าจอ IPS TFT LCD อินเทอร์เฟซ RGB ขนาด 4.3 นิ้ว พร้อมด้วย IC SC7283 ให้ความละเอียด 480×RGB×272 มีคอนทราสต์ 1000:1 ขอบเขตสี 40-50% และอินเทอร์เฟซ RGB 24 บิต (R0-R7/G0-G7/B0-B7) ทำงานที่ -10°C~60°C ทนการทดสอบความร้อนที่ 80°C/48 ชม.

ส่งคำถาม

รายละเอียดสินค้า

ความสามารถหลัก:

• แสดงรูปภาพแบบไดนามิก ข้อความ และส่วนติดต่อผู้ใช้แบบกราฟิก (GUI)

• รองรับความละเอียด 480×272 ทำให้เนื้อหามีความชัดเจนและอ่านง่าย

• การเชื่อมต่อโดยตรงกับชิปควบคุมหลักผ่านอินเทอร์เฟซ RGB ทำให้การรวมระบบทำได้ง่ายขึ้น

• ไฟแบ็คไลท์ความสว่างสูง (ค่าปกติ 620 cd/m²) ช่วยให้มองเห็นได้ในสภาพแวดล้อมที่มีแสงจ้า

• การออกแบบที่ใช้พลังงานต่ำช่วยยืดอายุแบตเตอรี่ของอุปกรณ์

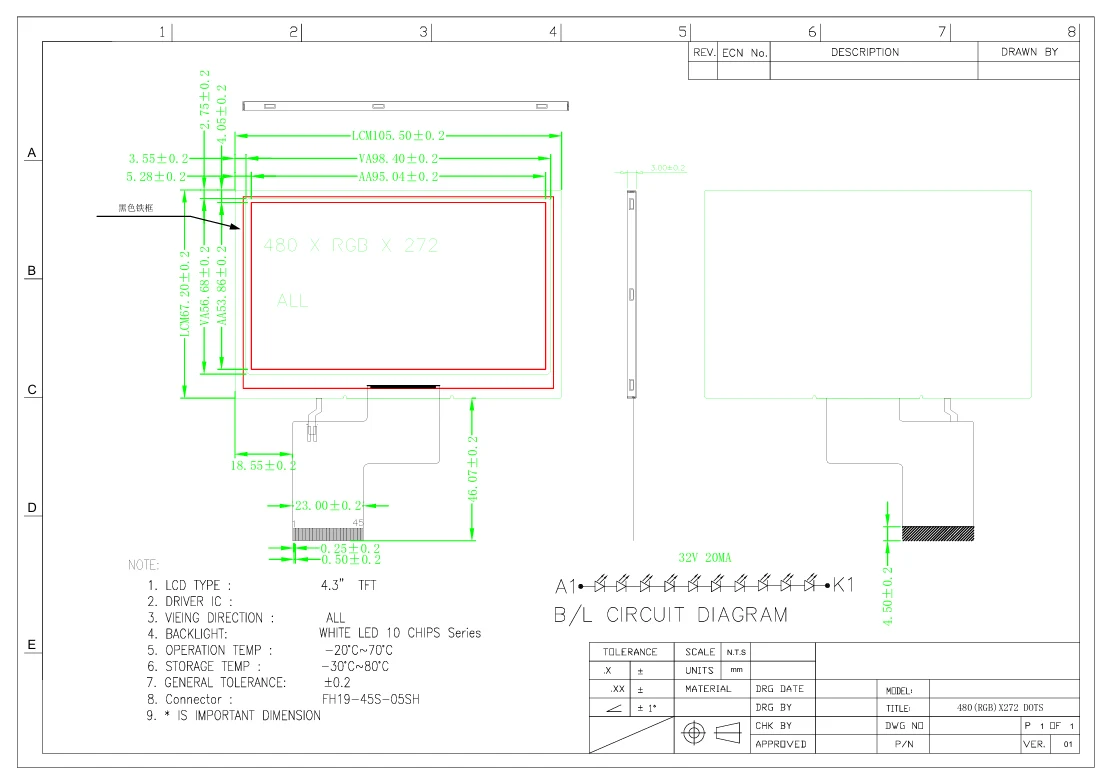

Tianfu ปรับแต่งอินเทอร์เฟซ RGB 4.3 'ข้อกำหนดโมดูลหน้าจอ IPS TFT LCD

ขนาดจอแสดงผล	TFT LCD ขนาด 4.3 นิ้ว
ปณิธาน	480 × RGB × 272
พื้นที่ใช้งาน	95.04 มม. (กว้าง) × 53.86 มม. (สูง)
สนามพิกเซล	0.198 มม. (ส) × 0.198 มม. (ก)*
โหมดการแสดงผล	ปกติเป็นสีดำ (อินเทอร์เฟซ RGB)
ไอซีไดรเวอร์	SC7283
ความสว่างของแบ็คไลท์	620 ซีดี/ตรม. (ประเภท)
ประเภทอินเทอร์เฟซ	RGB 24 บิต (R0-R7/G0-G7/B0-B7)
สัญญาณควบคุม	CLK, HSYNC, VSYNC, DEN, DISP
พาวเวอร์ซัพพลาย	วีซีซี: 2.65~3.3V \| ไอโอวีซีซี: 1.65~3.3V
อุณหภูมิในการทำงาน	-20°C ~ +70°C (การจัดเก็บ) / -10°C ~ +60°C (การทำงาน)
อัตราส่วนความคมชัด	800:1 (ต่ำสุด) / 1000:1 (ประเภท)
เวลาตอบสนอง	35ms (ต่ำสุด) / 40ms (ประเภท)
ขอบเขตสี	40%~50% (ซีไออี 1931)

Tianfu ปรับแต่งอินเทอร์เฟซ RGB 4.3 'รายละเอียดโมดูลหน้าจอ IPS TFT LCD

โมดูลหน้าจอ IPS TFT LCD อินเทอร์เฟซ RGB ขนาด 4.3 นิ้วนี้มีการใช้กันอย่างแพร่หลายในหลายอุตสาหกรรมเนื่องจากมีขนาดกะทัดรัด ความสว่างสูง และทนทาน

ต่อไปนี้เป็นสถานการณ์การใช้งานทั่วไปและตัวอย่างกรณี:

ระบบอัตโนมัติทางอุตสาหกรรมและระบบควบคุม

• กรณี: ใช้ในหน้าจอควบคุมสายการผลิตของโรงงานเพื่อแสดงข้อมูลการผลิตแบบเรียลไทม์และสถานะอุปกรณ์ ในสภาพแสงโดยรอบที่สว่างจ้า แสงพื้นหลังที่มีความสว่างสูงช่วยให้ผู้ปฏิบัติงานสามารถอ่านข้อมูลได้อย่างชัดเจน

• ข้อดี: การทำงานที่อุณหภูมิกว้าง (-10°C~60°C) เหมาะกับสภาพแวดล้อมในโรงงาน เวลาตอบสนองที่รวดเร็ว (40ms) รองรับการอัปเดตแบบไดนามิก

อุปกรณ์การแพทย์

• กรณี: บูรณาการเข้ากับเครื่องมือวินิจฉัยทางการแพทย์แบบพกพา เช่น เครื่องวัดระดับน้ำตาลในเลือดหรือเครื่องตรวจคลื่นไฟฟ้าหัวใจ (ECG) เพื่อแสดงข้อมูลผู้ป่วยและผลลัพธ์แบบกราฟิก

• ข้อดี: อัตราคอนทราสต์สูง (1000:1) ปรับปรุงความชัดเจนของภาพ เพื่อช่วยให้บุคลากรทางการแพทย์สามารถตัดสินได้อย่างแม่นยำ การใช้พลังงานต่ำจะขยายระยะเวลารันไทม์ของอุปกรณ์

เครื่องใช้ไฟฟ้า

• กรณี: ใช้ในแผงควบคุมบ้านอัจฉริยะเพื่อแสดงอุณหภูมิ ความชื้น และอินเทอร์เฟซการควบคุมอุปกรณ์

• ข้อดี: อินเทอร์เฟซ RGB รองรับสีที่หลากหลายเพื่อปรับปรุงการโต้ตอบของผู้ใช้; ระยะพิกเซลเล็ก (0.198 มม.) ให้คุณภาพของภาพที่ดี

ระบบยานยนต์และการขนส่ง

• กรณี: ใช้ในระบบสาระบันเทิงในรถยนต์หรือจอแสดงผลที่เบาะหลังเพื่อแสดงเนื้อหาการนำทางและสื่อ

• ข้อดี: การออกแบบที่ทนต่อการสั่นสะเทือน (ตามโครงสร้าง TFT ที่แข็งแกร่ง) รองรับการสั่นสะเทือนของยานพาหนะ โหมดสีดำปกติจะช่วยลดแสงจ้าในสภาพแวดล้อมที่มืด

การพัฒนาแบบฝังตัวและการศึกษา

• กรณี: ใช้โดยนักศึกษาและวิศวกรสำหรับการสร้างต้นแบบ เช่น อินเทอร์เฟซการควบคุมหุ่นยนต์หรือการแสดงผลอุปกรณ์ IoT

• ข้อดี: อินเทอร์เฟซที่เรียบง่าย (CLK, HSYNC ฯลฯ) สำหรับการเชื่อมต่อกับไมโครคอนโทรลเลอร์ทั่วไป (เช่น STM32, Raspberry Pi) ได้อย่างง่ายดาย

• แอปพลิเคชันเพิ่มเติม: เครื่อง POS, จอแสดงผลตรวจสอบความปลอดภัย, แผงหน้าปัดอัจฉริยะ ฯลฯ

เราได้รวบรวมคำติชมจากผู้ใช้การผลิตในอุตสาหกรรมต่างๆ เพื่อประเมินประสิทธิภาพที่แท้จริงของโมดูลการแสดงผลนี้อย่างครอบคลุม โปรดทราบว่าประสบการณ์จะขึ้นอยู่กับข้อกำหนดและการใช้งานทั่วไป และอาจแตกต่างกันไปขึ้นอยู่กับสภาพแวดล้อมการใช้งานเฉพาะ

ประสิทธิภาพการมองเห็น

• ความสว่างและความสามารถในการอ่านค่า: ผู้ใช้รายงานว่าไฟแบ็คไลท์ 620 cd/m² สว่างเพียงพอสำหรับสภาพแวดล้อมกลางแจ้งหรือในอาคารที่มีแสงสว่างจ้า ช่วยให้มองเห็นเนื้อหาได้ชัดเจน อัตราคอนทราสต์ทั่วไปที่ 1000:1 ทำให้สีดำมีความลึกขึ้นและทำให้สีขาวสว่างขึ้น ช่วยเพิ่มประสบการณ์การรับชมโดยรวม

• ประสิทธิภาพสี: ด้วยขอบเขตสีที่ครอบคลุม 40%~50% (CIE1931) การสร้างสีจึงสมจริง ทำให้เหมาะสำหรับการแสดงแผนภูมิและรูปภาพ อย่างไรก็ตาม ขอบเขตสีอาจถูกจำกัดสำหรับการใช้งานการออกแบบกราฟิกระดับมืออาชีพ

• เวลาตอบสนอง: เวลาตอบสนองโดยทั่วไปที่ 40ms นั้นเพียงพอสำหรับเนื้อหาแบบคงที่และไดนามิกส่วนใหญ่ แม้ว่าการเคลื่อนไหวเบลอเล็กน้อยอาจเกิดขึ้นระหว่างการเล่นวิดีโอที่รวดเร็ว แต่ก็เหมาะอย่างยิ่งสำหรับการควบคุมทางอุตสาหกรรมและสถานการณ์การเล่นเกมที่ไม่ใช่ความเร็วสูง

บูรณาการและใช้งานง่าย

• ความเข้ากันได้ของอินเทอร์เฟซ: อินเทอร์เฟซ RGB 24 บิตได้รับการสนับสนุนอย่างกว้างขวาง โดยผู้ใช้รายงานการรวมอย่างง่ายกับซีรีส์ ARM Cortex-M หรือระบบ Linux สัญญาณควบคุม (เช่น DEN, DISP) ช่วยให้การกำหนดค่าเวลาง่ายขึ้น

• การจัดการพลังงาน: ช่วงอินพุตแรงดันไฟฟ้ากว้าง (VCC 2.65~3.3V) ช่วยให้สามารถจ่ายไฟได้อย่างยืดหยุ่น ช่วยลดความจำเป็นในการควบคุมภายนอก การใช้พลังงานที่วัดได้ค่อนข้างต่ำ ซึ่งมีส่วนช่วยในเรื่องประสิทธิภาพการใช้พลังงาน

• ขนาดและการติดตั้ง: การออกแบบกะทัดรัดขนาด 4.3 นิ้วเหมาะอย่างยิ่งกับอุปกรณ์ที่มีพื้นที่จำกัด พื้นที่แสดงผลที่ใช้งานอยู่ที่ 95.04 มม. × 53.86 มม. ปรับอัตราส่วนหน้าจอต่อตัวเครื่องให้เหมาะสม

การปรับตัวด้านสิ่งแวดล้อม

• ประสิทธิภาพของอุณหภูมิ: ทำงานได้อย่างเสถียรในช่วง -10°C~60°C และผู้ใช้ยืนยันว่าไม่มีความผิดปกติของการแสดงผลเมื่อใช้ในอุปกรณ์กลางแจ้ง ช่วงอุณหภูมิในการจัดเก็บ -20°C~70°C ช่วยให้มั่นใจในความปลอดภัยระหว่างการขนส่งและการเก็บรักษา

• ความทนทาน: แผง TFT และ IC ไดรเวอร์ SC7283 ให้การทำงานที่เชื่อถือได้ โดยไม่มีรายงานความล้มเหลวในสภาพแวดล้อมการสั่นสะเทือนทางอุตสาหกรรม

• สรุปบทวิจารณ์ของลูกค้า: “จอแสดงผลนี้ให้ความคุ้มค่าคุ้มราคา ความสว่างเพียงพอ และการผสานรวมที่เรียบง่าย ตรงกับความต้องการของเราสำหรับโครงการแสดงผลในรถยนต์ของเรา เวลาตอบสนองเป็นที่ยอมรับ และการตอบสนองต่อบริการหลังการขายก็รวดเร็วเช่นกัน”
