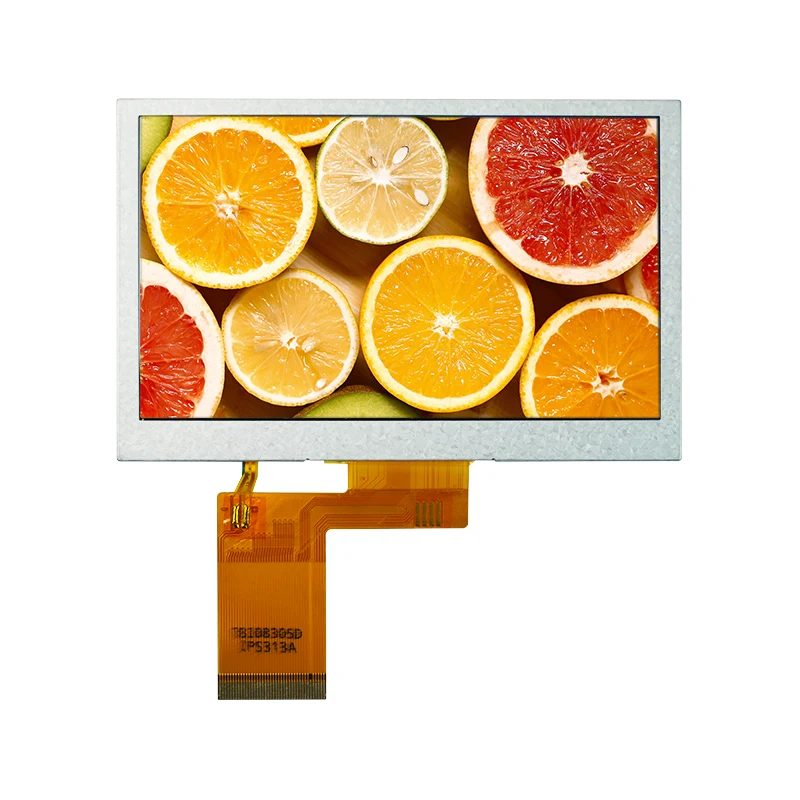

4.3 'โมดูลหน้าจอ LCD IPS IPS TFT

TIANFU โมดูลหน้าจอ LCD IPS TFT ของ IPS 4.3 'นี้มีมุมมองฟรีสีสดใส 262K สี 480 × RGB × 272 ความละเอียด 280 CD/M²ความสว่างและ 800: 1 สำหรับภาพคมชัด สร้างขึ้นเพื่อสุดขั้ว: -20 ° C ถึง 70 ° C การทำงาน, -30 ° C ถึง 80 ° C ที่เก็บข้อมูล ทัศนวิสัยแบบมุมทั้งหมด (ทุกนาฬิกา), แถบแนวตั้ง RGB เพื่อความแม่นยำของสี กะทัดรัด (105.5 × 67.2 × 3.0 มม.), ประสิทธิภาพ 3.2V, แสงไฟ 7-LED 4.3 'โมดูลหน้าจอ LCD IPS TFT อุตสาหกรรมเหมาะสำหรับอุตสาหกรรมยานยนต์และ IoT

ส่งคำถาม

รายละเอียดสินค้า

รองรับคำสั่งทดลองใช้ชุดเล็ก ๆ และการออกแบบเฟิร์มแวร์/อินเทอร์เฟซแบบกำหนดเองโมดูลหน้าจอ TFT LCD Manualdures, Tianfu ทำให้มั่นใจได้ว่าการรวมเข้ากับการควบคุมอัจฉริยะ/เครื่องมือพกพาได้รับการสนับสนุนโดยการรับประกัน 12 เดือน

tianfu 4.3 'คุณสมบัติโมดูลหน้าจอ LCD ของ IPS TFT LCD

1. ความยืดหยุ่นของสภาพแวดล้อม

ทำงานอย่างไม่มีที่ติจาก -20 ° C ถึง 70 ° C และรอดชีวิตจากการจัดเก็บใน -30 ° C ถึง 80 ° C เหมาะสำหรับการใช้งานยานยนต์อุตสาหกรรมและกลางแจ้ง

2. จอแสดงผลที่มีความสว่างสูง

280 CD/M²ความสว่างและอัตราส่วนความคมชัด 800: 1 ให้ภาพที่สดใสแม้ในแสงแดดโดยตรงหรือสภาพแสงน้อย

3. การออกแบบ Ultra Compact

SLIM 105.5 × 67.2 × 3.0 มม. รอยเท้าช่วยให้การรวมเข้ากับอุปกรณ์ที่มีพื้นที่ จำกัด เช่นอุปกรณ์ IoT และเครื่องมือพกพา

4. ประสิทธิภาพของพลังงาน-ประสิทธิภาพ

แหล่งจ่ายไฟ 3.2V ช่วยลดการใช้พลังงานเหมาะสำหรับระบบที่ใช้พลังงานจากแบตเตอรี่ซึ่งต้องการอายุการใช้งานที่ยาวนาน

TIANFU 4.3 'IPS IPS TFT LCD SCREEL MODULEPICAITION

ข้อกำหนดหลัก
ประเภทผลิตภัณฑ์	โมดูล TFT
ผลิตภัณฑ์ P/N	Q4340TT75221A0
ขนาดแสดง	4.3 นิ้ว TFT-LCD
พื้นที่ใช้งาน	95.04 มม. (W) × 53.86 มม. (h)
ปณิธาน	480 × RGB × 272
พิทช์พิกเซล	0.198 มม. (h) × 0.198 มม. (W)
ความลึกสี	262,000 สี
โหมดแสดงผล	ปกติสีขาวส่งผ่าน
การดูทิศทาง	12 นาฬิกา
ไดรเวอร์ IC	Lili6485
ข้อกำหนดไฟฟ้า
แหล่งจ่ายไฟ (VDD/VCI)	3.2V (ประเภท)
LED Forward Voltage (VF)	12V (นาที) - 16V (สูงสุด), 14V (Typ.)
นำไปข้างหน้าในปัจจุบัน (IR)	40ma (ประเภท)
อุณหภูมิการทำงาน	-20 ° C ถึง 60 ° C
อุณหภูมิการจัดเก็บ	-20 ° C ถึง 70 ° C
ความชื้นในการใช้งาน	10%RH - 90%RH
ข้อกำหนดทางแสง
Luminance (BP)	450 cd/m² (min), 500 cd/m² (ประเภท)
อัตราส่วนความคมชัด (CR)	500: 1 (นาที), 700: 1 (พิมพ์)
มุมการดู (แนวนอน)	60 ° (นาที), 70 ° (ประเภท) @ cr> 10
มุมการดู (แนวตั้ง)	45 ° –60 ° (พิมพ์)
เวลาตอบสนอง (TRT)	20ms (typ.), 30ms (สูงสุด) @ 25 ° C
ขอบเขตสี	45% (นาที), 50% (ประเภท)

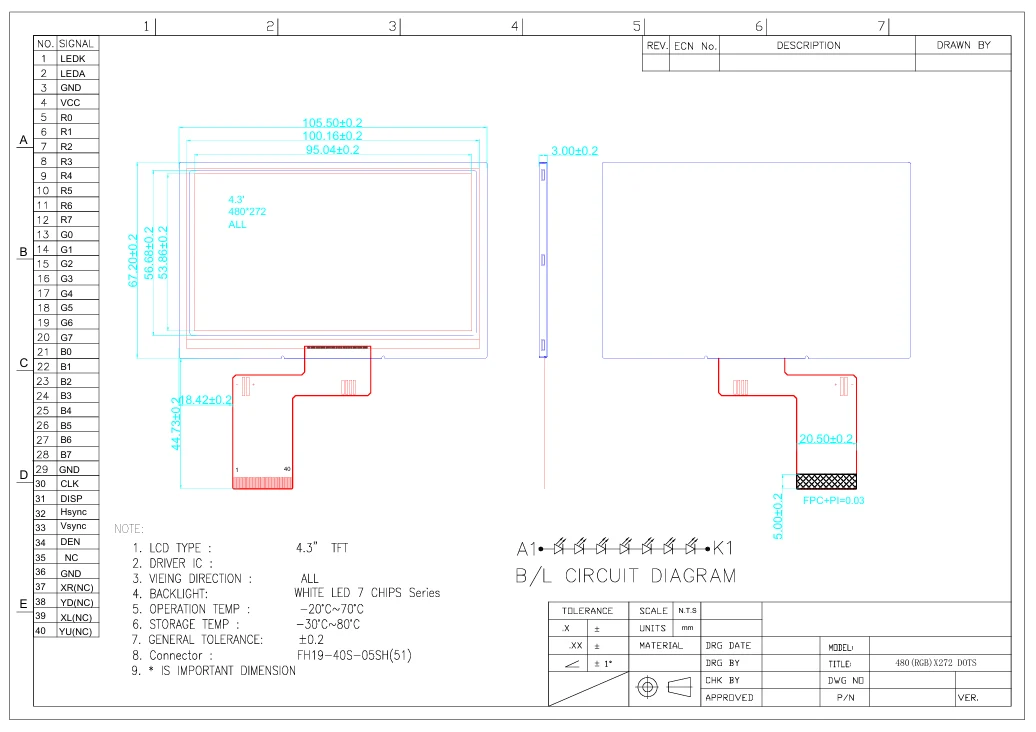

ข้อกำหนดทางกล
ร่างมิติ	105.5 มม. (w) × 67.2 มม. (h) × 3.0 มม. (t)
ประเภทตัวเชื่อมต่อ	FH19-40S 0.5SH (51)
ประเภทแบ็คไลท์	LED สีขาว (ชิปขนาน)

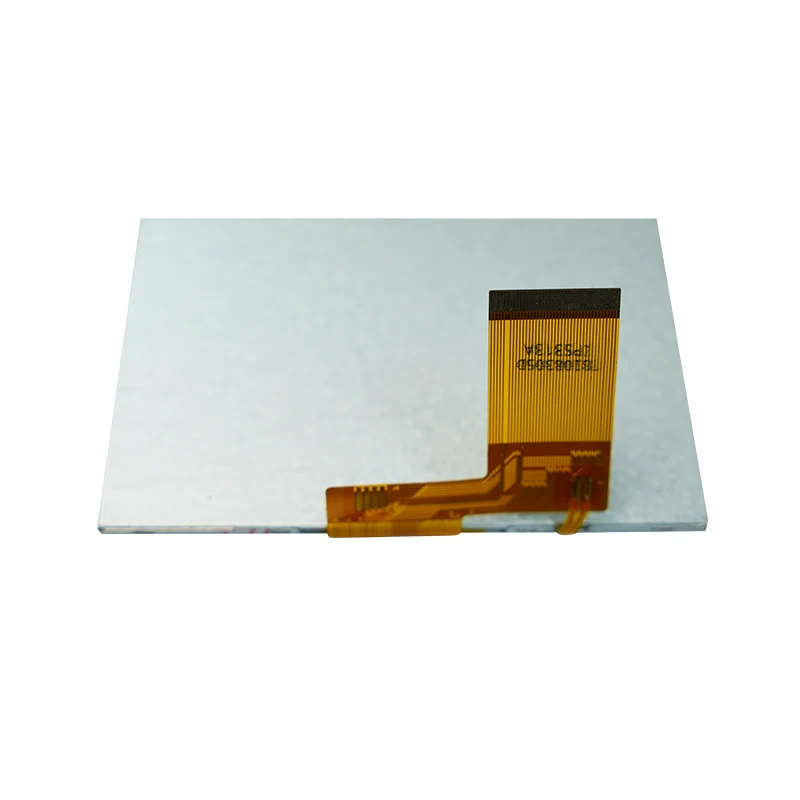

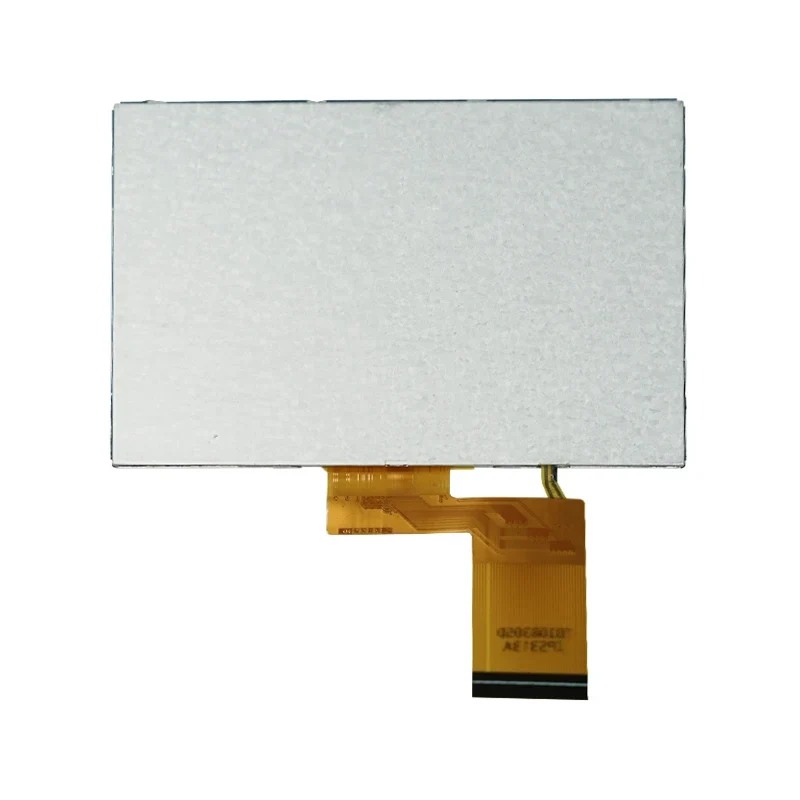

TIANFU 4.3 'IPS IPS TFT LCD SCREEL MODULE รายละเอียดรายละเอียด

Tianfu 4.3 'IPS TFT LCD Screen Module Application

เวลานำ Tianfu

ผลิตภัณฑ์มาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
สั่งซื้อปริมาณ	เวลาจัดส่ง	ประเภทการปรับแต่ง	เวลาจัดส่ง
1-30 ชิ้น	โดยทันที	B/L & FPC & TP	ภายใน 5 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
101-500 ชิ้น	ภายใน 2 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
501-1000 พีซี	ภายใน 3 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
1001-5000 พีซี	ภายใน 3 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
5,000+ พีซี	ภายใน 4 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
