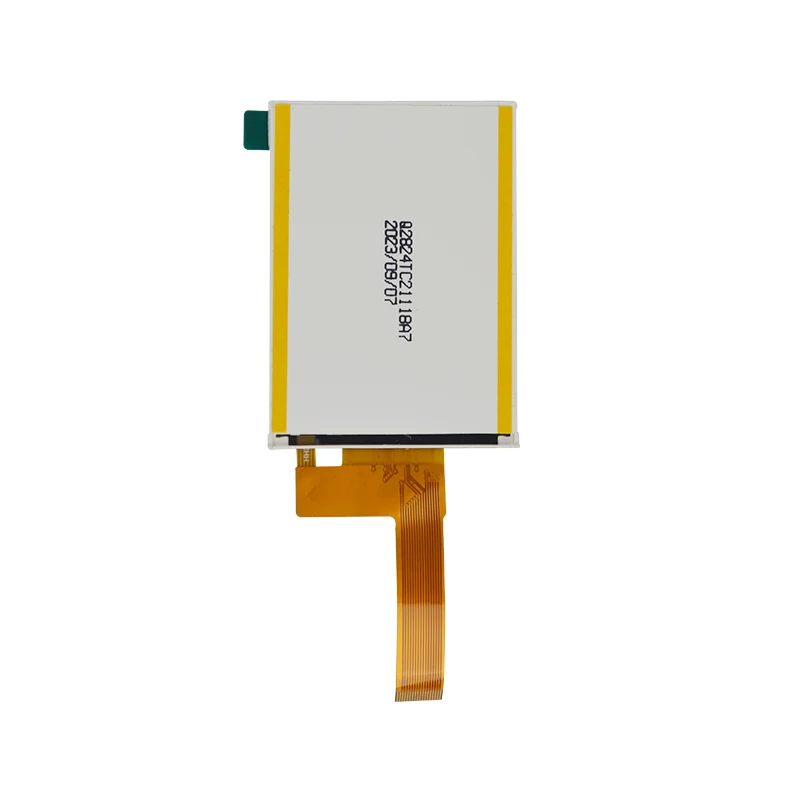

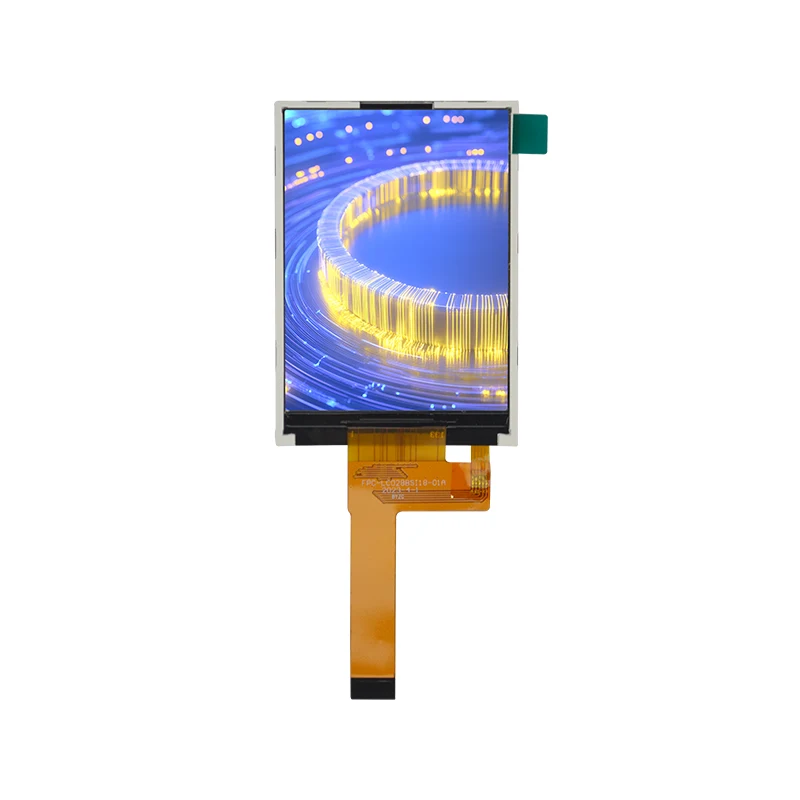

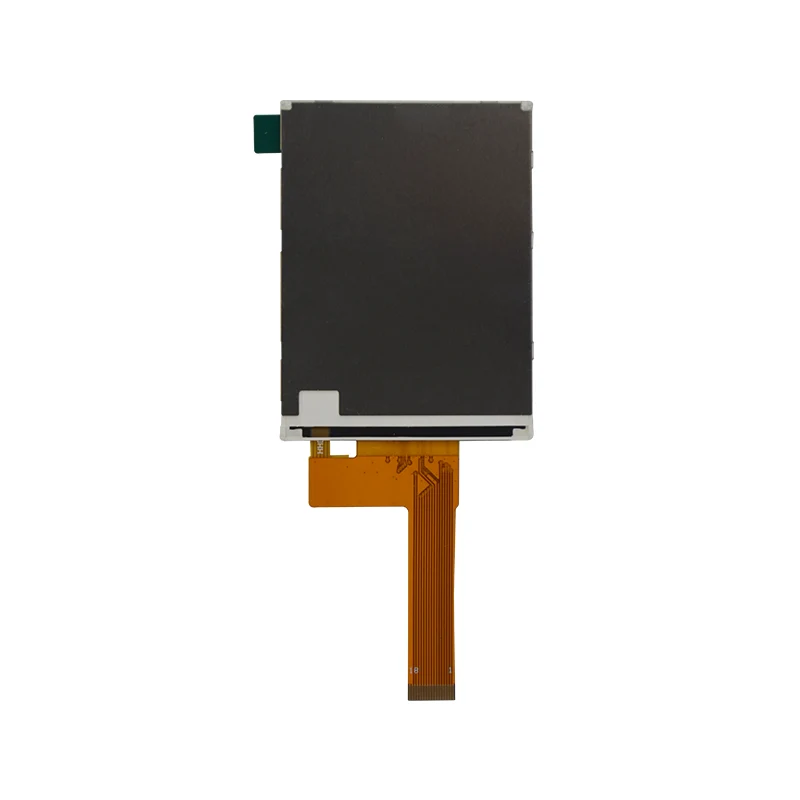

2.7 '300 NIT มาตรฐาน IPS TFT LCD SCREEL MODULE

ประเภทโมดูล

2.7 "สี TFT/16M

ปณิธาน

960 × 240 พิกเซล (กราฟิกจุด-เมทริกซ์)

ส่วนต่อประสาน

SPI & RGB

โหมดแสดงผล

TFT แบบส่งผ่าน

ไฟแบ็คไลท์

LED สีขาว (ขนาน)

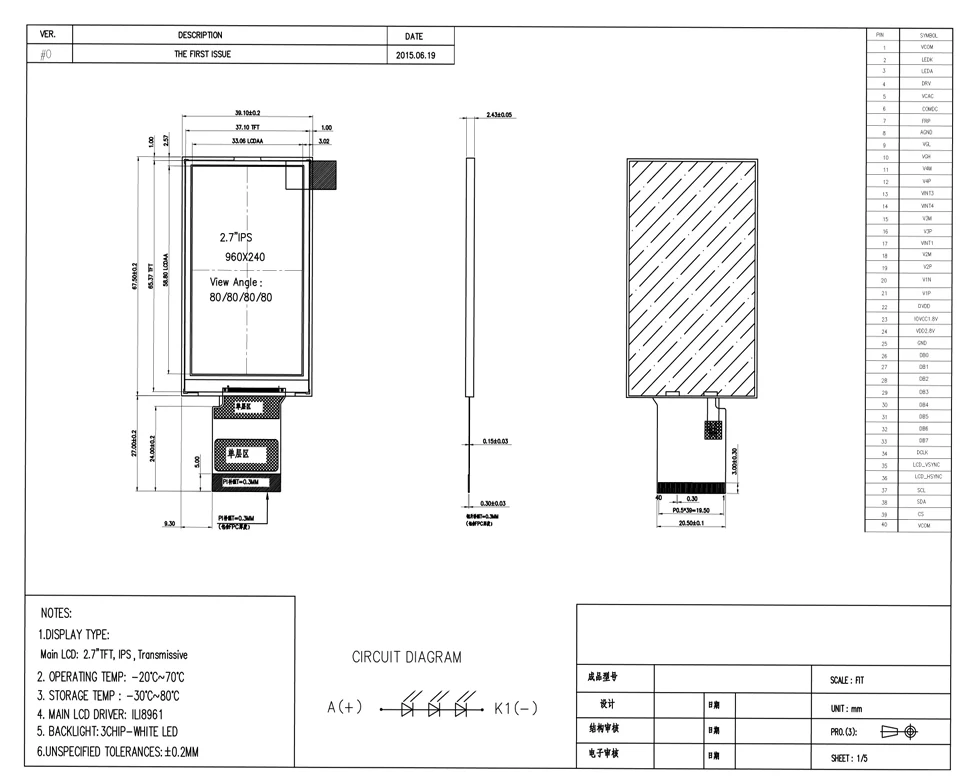

มิติเชิงกล

39.1 (w) × 67.5 (h) × 2.4 (t) มม. (ไม่รวม FPC)

พื้นที่ใช้งาน

33.06 (w) × 58.80 (h) มม.

พิทช์พิกเซล

0.18375 (w) × 0.13775 (h) มม.

ข้อกำหนดไฟฟ้า

·แรงดันไฟฟ้าลอจิก (VDD): 3.0–3.6V (Typ. 3.3V)

·แรงดันไฟฟ้าอินพุต (VIH): 0.8 × IOVCC ถึง IOVCC

·แรงดันไฟฟ้าอินพุต (VIL): -0.3V ถึง 0.2 × IOVCC

·การบริโภคปัจจุบัน: 8ma (พิมพ์)

ข้อมูลจำเพาะแบ็คไลท์

·แรงดันไฟฟ้า: 8.7–10.2V

·ปัจจุบัน: 15–25ma

·อุณหภูมิปฏิบัติการ: -20 ° C ถึง +70 ° C

·อุณหภูมิการจัดเก็บ: -30 ° C ถึง +80 ° C

ลักษณะเวลา

·ความถี่ Clkin: 13.5–30MHz (Typ. 27MHz)

·ระยะเวลา HSD: 1024–1907 CLKIN CYCLES

·การซิงค์แนวตั้ง: 242.5–450.5H (NTSC/PAL)

ผลิตภัณฑ์มาตรฐาน

ผลิตภัณฑ์ที่กำหนดเอง

สั่งซื้อปริมาณ

เวลาจัดส่ง

ประเภทการปรับแต่ง

เวลาจัดส่ง

1-30 ชิ้น

โดยทันที

ทั่วไป

5-8 สัปดาห์

31-100 ชิ้น

1 สัปดาห์

FPC

4 สัปดาห์

101-500 ชิ้น

1-2 สัปดาห์

CTP

6 สัปดาห์

501-1000 พีซี

2-5 สัปดาห์

B/L

6 สัปดาห์

1001-5000 พีซี

4-5 สัปดาห์

บอร์ดไดรเวอร์

8 สัปดาห์

5,000+ พีซี

5-7 สัปดาห์

แผง LCD

16 สัปดาห์
