โมดูลหน้าจอ LCD ความสว่างสูง 3.92 '

แนะนำ GV039ZZM-N81-1QP0 ของ BOE: โมดูลหน้าจอ LCD ความสว่างสูง 3.92 'ระดับพรีเมี่ยม IPS TFT LCD ที่ให้ความละเอียด 320x320 ที่มีสีสันสดใสด้วยสี 262K มีความสว่าง 300-nit, 55-60% ขอบเขตสี NTSC และโปรไฟล์ 2.17 มม. พิเศษ โมดูลหน้าจอ LCD ความสว่างสูง 3.92 'IPS TFT LCD เหมาะสำหรับอุปกรณ์อุตสาหกรรมที่มีอินเตอร์เฟส MCU แบ็คไลท์ LED และการปฏิบัติตาม ROHS ออกแบบมาเพื่อความน่าเชื่อถือในการดำเนินงาน -20 ° C ถึง 70 ° C สัมผัสกับภาพที่คมชัดในการออกแบบขนาดกะทัดรัด

ส่งคำถาม

รายละเอียดสินค้า

รองรับคำสั่งทดลองใช้ชุดเล็ก ๆ และการออกแบบเฟิร์มแวร์/อินเทอร์เฟซที่กำหนดเอง, โรงงานหน้าจอ LCD ของ China Tianfu TFT LCD ทำให้มั่นใจได้ว่าการรวมเข้ากับการควบคุมอัจฉริยะ/เครื่องมือพกพาได้รับการสนับสนุนโดยการรับประกัน 12 เดือน

tianfu ในคุณสมบัติสต็อก

1.vivid 3.92 "แสดงผล

แผงความละเอียดสูง 320x320 RGB ให้ภาพสี 262K สีที่คมชัดพร้อมช่วงสี NTSC สี 55-60%

2. โปรไฟล์ Ultra-Slim

3.92 'ความสว่างสูง IPS TFT LCD Screen Module Compact ความหนา 2.17 มม. และน้ำหนัก 26 กรัมเปิดใช้งานการรวมเก๋ไก๋สำหรับอุปกรณ์พกพา

3. ประสิทธิภาพที่ไม่เหมาะสม

โมดูลหน้าจอ LCD ความสว่างสูง 3.92 'ทำงานได้อย่างน่าเชื่อถือใน -20 ° C ถึง 70 ° C ด้วยอินเทอร์เฟซ MCU และไฟแบ็คไลท์ LED พลังงานต่ำ

4. ความทนทานระดับอุตสาหกรรม

โมดูลหน้าจอ LCD ความสว่างสูง 3.92 'ได้รับการรับรองสำหรับการดำเนินงานสูง/อุณหภูมิต่ำ 240 ชั่วโมงและการปฏิบัติตาม ROHS

ข้อมูลจำเพาะ

ข้อกำหนดทั่วไป
ประเภทโมดูล	TFT 3.92 นิ้ว (A-SI)	-	-
แสดงความละเอียด	320 × 320 พิกเซล	-	-
ประเภทอินเตอร์เฟส	MCU/SPI	-	-
ความลึกสี	สี 16.7 ม.	-	-
ไดรเวอร์ IC	ST7796	-	-
มิติเชิงกล	76.72 × 74.86 × 2.1 มม.	-	-
พื้นที่ใช้งาน	71.13 × 69.82 มม.	-	-
อุณหภูมิการทำงาน	-20 ° C ถึง +70 ° C ℃	-	-
อุณหภูมิการจัดเก็บ	-30 ° C ถึง +80 ° C	-	-

ข้อกำหนดไฟฟ้า
พารามิเตอร์	นาที	คนพิมพ์	สูงสุด
แรงดันไฟฟ้าของระบบ (VDD)	2.5 V	2.8 V	3.6 V
ประตู TFT บนแรงดันไฟฟ้า (VGH)	10 V	12 V	14 V
ประตู TFT ปิดแรงดันไฟฟ้า (VGL)	-14 V	-12 V	-10 V

การทดสอบความน่าเชื่อถือ
รายการทดสอบ	เงื่อนไข
ที่เก็บอุณหภูมิสูง	80 ° C, 240 ชั่วโมง
ที่เก็บอุณหภูมิต่ำ	-30 ° C, 240 ชั่วโมง
อุณหภูมิสูงและความชื้น (ปฏิบัติการ)	60 ° C, 90% RH, 240 ชั่วโมง

รายละเอียดโมดูล LCD

3.92' High Brightness IPS TFT LCD Screen Module

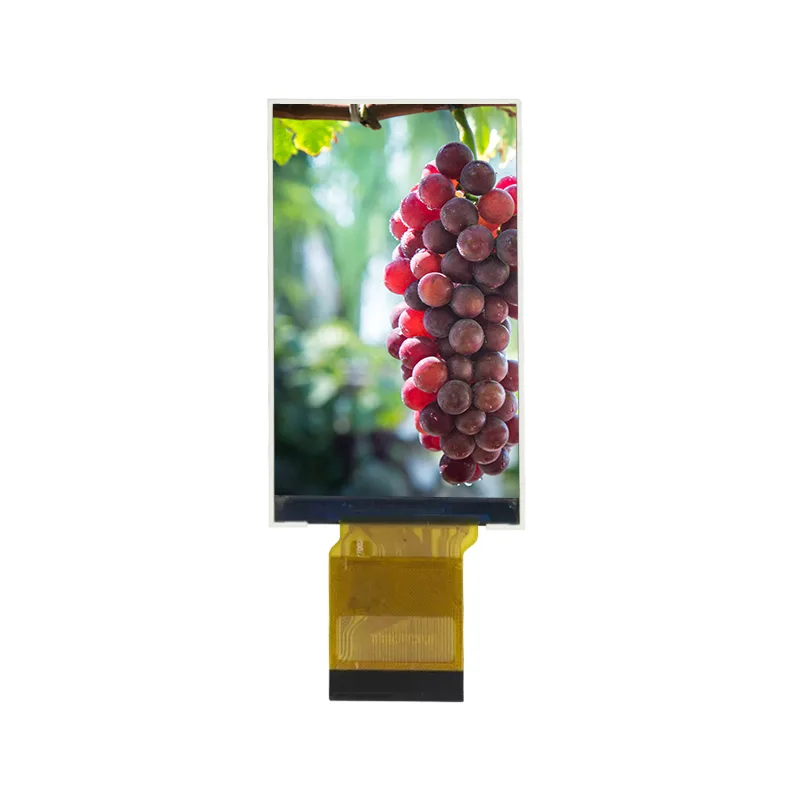

TIANFU 3.92 'IPS TFT LCD Screen Module Application

เวลานำ Tianfu

ผลิตภัณฑ์มาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
สั่งซื้อปริมาณ	เวลาจัดส่ง	ประเภทการปรับแต่ง	เวลาจัดส่ง
1-30 ชิ้น	โดยทันที	B/L & FPC & TP	ภายใน 5 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
101-500 ชิ้น	ภายใน 2 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
501-1000 พีซี	ภายใน 3 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
1001-5000 พีซี	ภายใน 3 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
5,000+ พีซี	ภายใน 4 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
