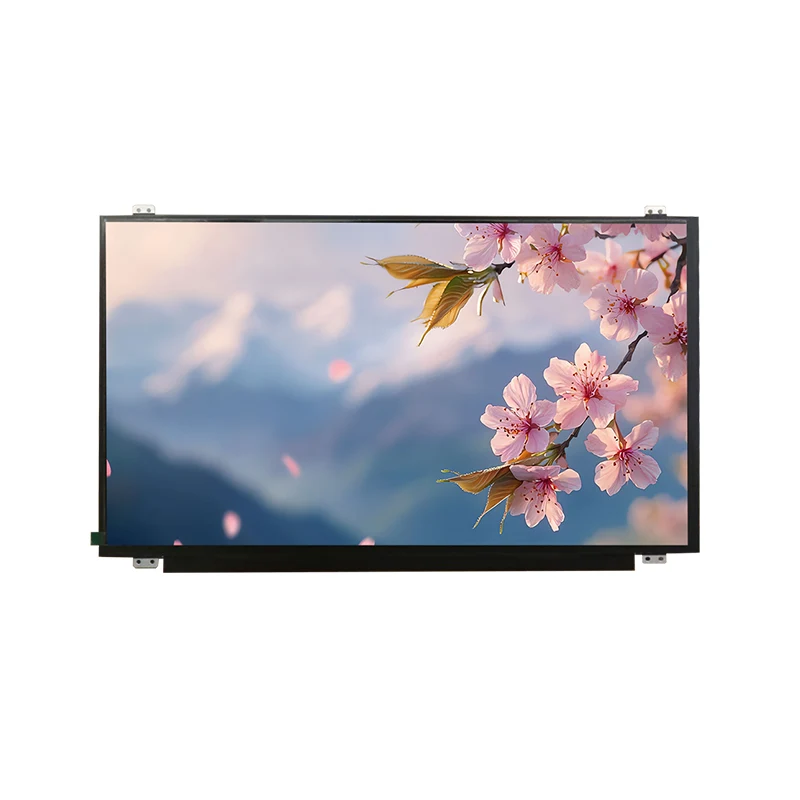

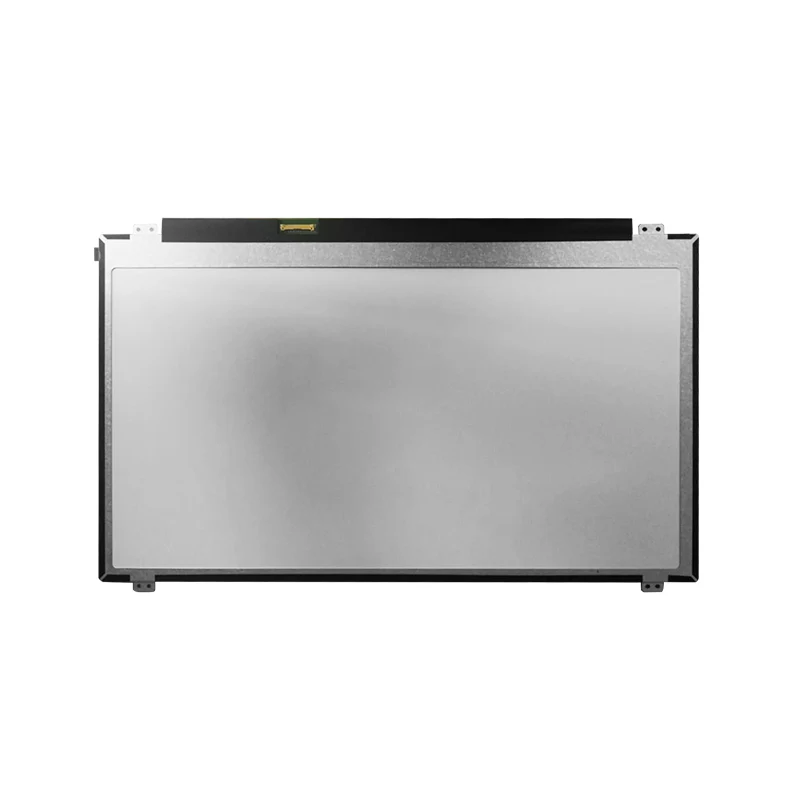

15.6 'HD Wide Temp IPS TFT LCD Screen Module

พารามิเตอร์

ข้อมูลจำเพาะ

ขนาดแสดง

15.6 นิ้ว (TFT-LCD) / พื้นที่ใช้งาน: 344.16 × 193.59 มม.

ปณิธาน

1920 × 1080 พิกเซล (แถบแนวตั้ง RGB)

อินเทอร์เฟซ (หลัก)

ตัวเชื่อมต่อ: 20455-030E-66 (I-Pex, 30-pin)
โปรโตคอล: 2 เลน EDP 1.2 @2.7Gbps
พลังงาน: 3.3V ± 10% (ลอจิก), 7-21V (ไฟแบ็คไลท์ LED)
Key Pins: LANE0/1_P/N, AUX_CH_P/N, BL_ENABLE, HPD, LCD_VCC, LCD_GND

อินเทอร์เฟซ (สัมผัส)

ไม่ได้ระบุไว้ใน PDF

เกี่ยวกับแสง

Luminance: 220 cd/m² (typ)
อัตราส่วนความคมชัด: 1,000: 1 (TYP)
มุมมอง: 89 ° (Cr> 10, h/v)
เวลาตอบสนอง: 25-35 มิลลิวินาที (TYP)
Chromaticity (สีขาว): x = 0.313, y = 0.329

การใช้พลังงาน

ตรรกะและไดรเวอร์: 0.561W (TYP)
แบ็คไลท์ (LED): 12v @180ma (TYP)

เรตติ้งไฟฟ้า

แรงดันไฟฟ้าของตรรกะ: 3.0–3.6V
แรงดันแสงแบ็คไลท์: 7–21V
อุณหภูมิปฏิบัติการ: 0–50 ° C
อุณหภูมิการจัดเก็บ: -20–60 ° C

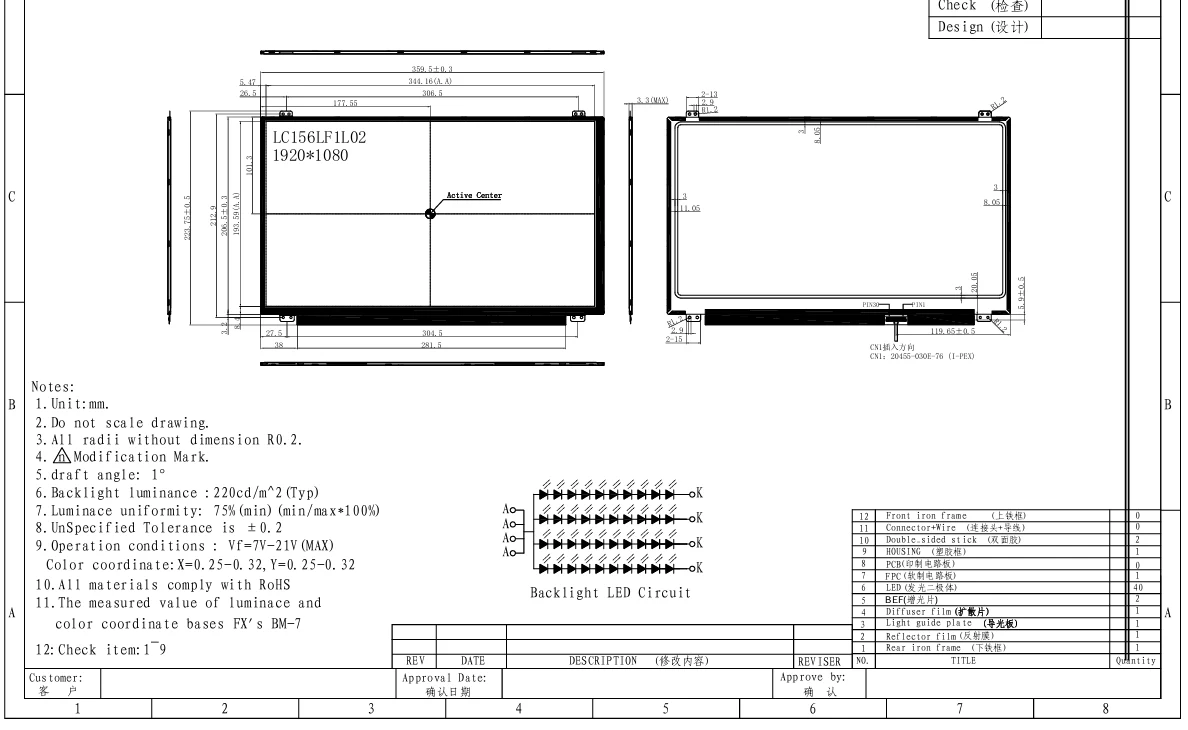

เกี่ยวกับกลไก

ขนาด (W × H × D): 359.5 × 223.75 × 3.1 มม. (ประเภท)
มวล: TBD

ความน่าเชื่อถือ

ที่เก็บอุณหภูมิสูง: 70 ° C/240H
ที่เก็บอุณหภูมิต่ำ: -35 ° C/240H
การทดสอบความชื้น: 50 ° C, 95%RH/240H
