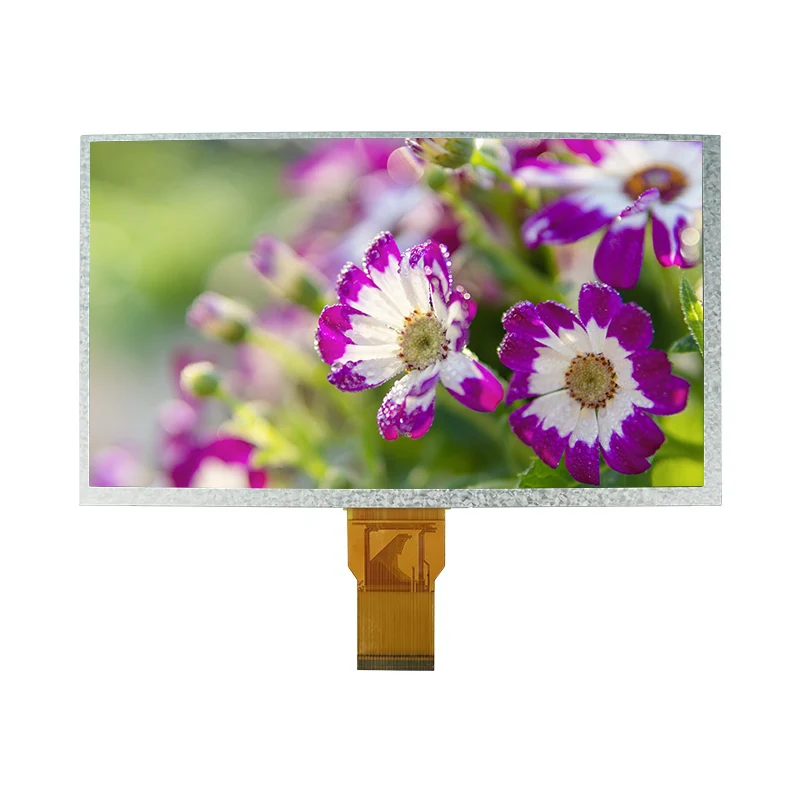

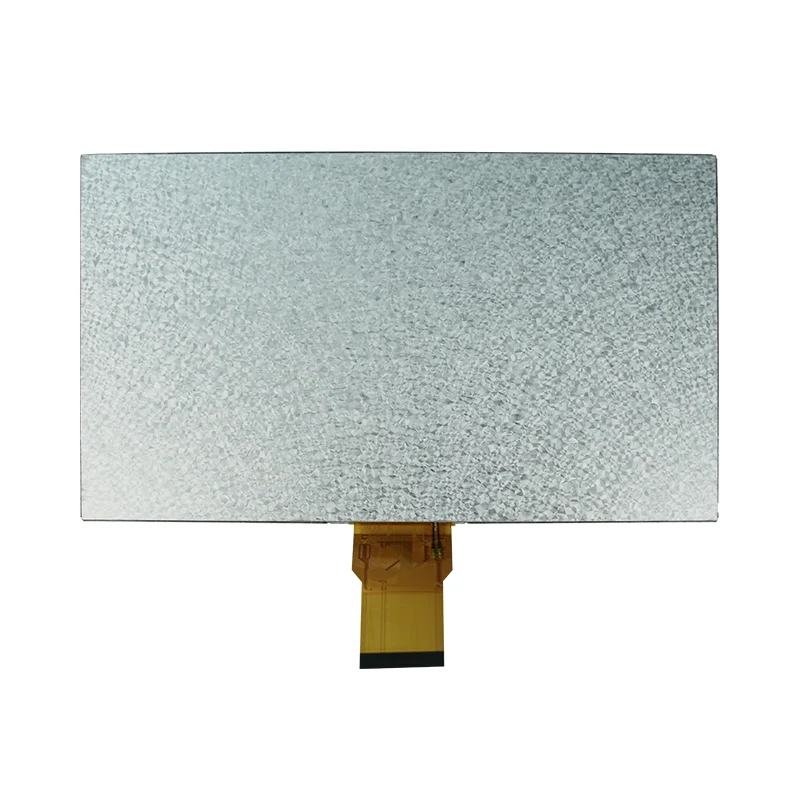

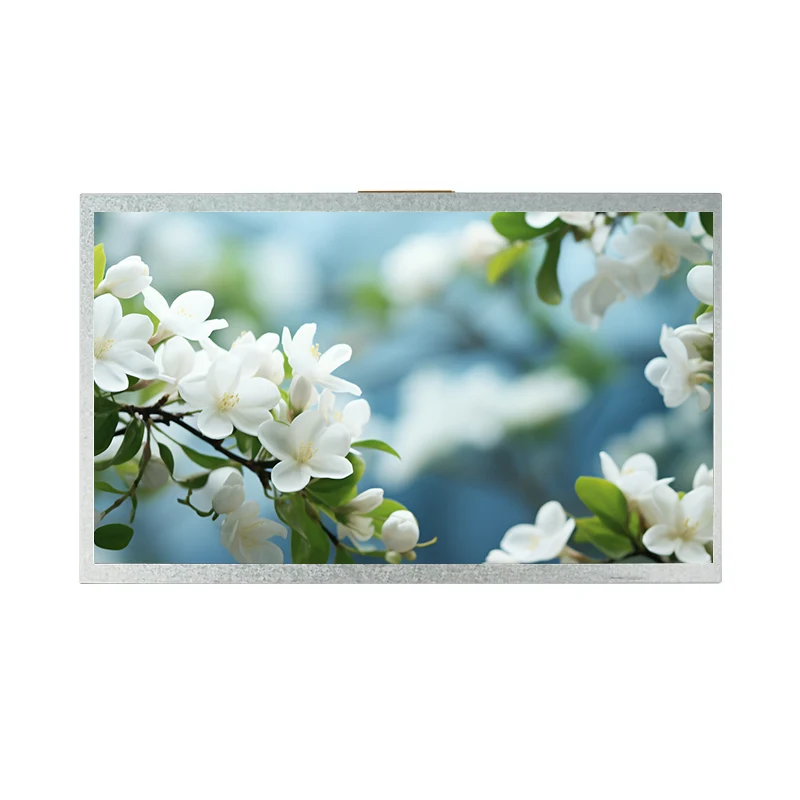

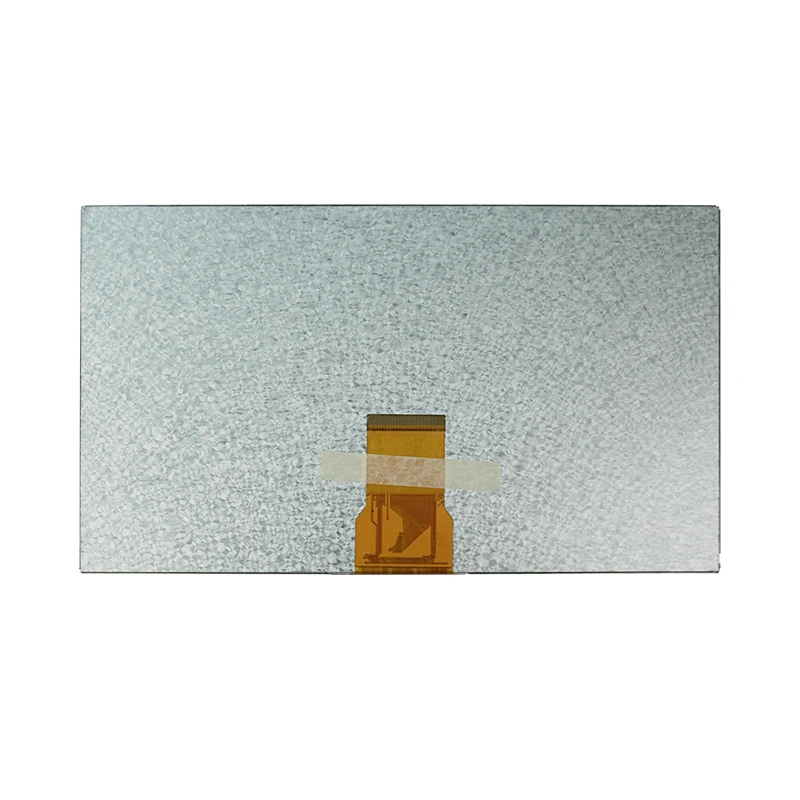

9.0 'โมดูลการแสดงผล TFT LCD สีแบบส่งผ่าน

ข้อกำหนดหลัก

ขนาดแสดง

9.0 นิ้ว A-Si TFT-LCD (ส่งผ่าน)

ปณิธาน

800 (RGB) × 480 พิกเซล (RGB-Stripe)

การดูทิศทาง

6 นาฬิกา

โหมดแสดงผล

TN สีขาวปกติ

ส่วนต่อประสาน

RGB แบบขนาน 24 บิต (อินเตอร์เฟส MPU)

ข้อกำหนดด้านพลังงาน

แรงดันไฟฟ้าดิจิตอล (DVDD)

3.0 V (นาที) - 3.3 V (ประเภท) - 3.6 V (สูงสุด)

แรงดันไฟฟ้าแบบอะนาล็อก (AVDD)

9.4 V (นาที) - 9.6 V (ประเภท) - 9.8 V (สูงสุด)

ประตูแรงดันไฟฟ้า (VGH)

17 V (นาที) - 18 V (ประเภท) - 19 V (สูงสุด)

เกตปิดแรงดันไฟฟ้า (VGL)

-6.6 V (min) --6 V (ประเภท) --5.4 V (สูงสุด)

แรงดันไฟฟ้า VCOM

3.7 V (ประเภท)

ข้อมูลจำเพาะแบ็คไลท์

การกำหนดค่า LED

LED สีขาว× 18 (อาร์เรย์ 3 × 6)

กระแสไฟ LED ทั้งหมด

120 ON (20 × 6)

LED Forward Voltage (VL)

9.0 V (typ) - 9.9 V (สูงสุด)

Led Luminance

≥3000 cd / m²

LCM Luminance

120 cd/m² (ประเภท)

อายุการใช้งาน LED

≥20,000ชั่วโมง

ข้อกำหนดด้านสิ่งแวดล้อม

อุณหภูมิการทำงาน

-20.0 ℃ถึง 70.0 ℃

อุณหภูมิการจัดเก็บ

-30.0 ℃ถึง 80.0 ℃

ข้อกำหนดเวลา

ความถี่ DCLK

33.3 MHz (typ) - 50 MHz (สูงสุด)

ระยะเวลารวมแนวนอน (TH)

928 DCLK รอบ

ระยะเวลารวมแนวตั้ง (TV)

525 เส้นแนวนอน

HS Back Porch (THB)

88 DCLK รอบ

VS Back Porch (TVB)

32 เส้นแนวนอน
