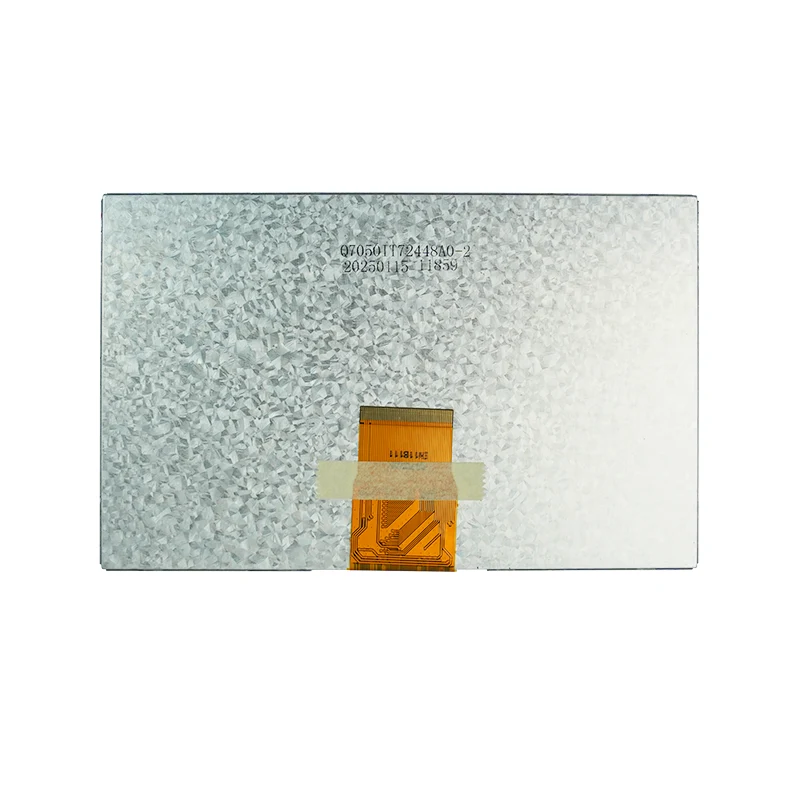

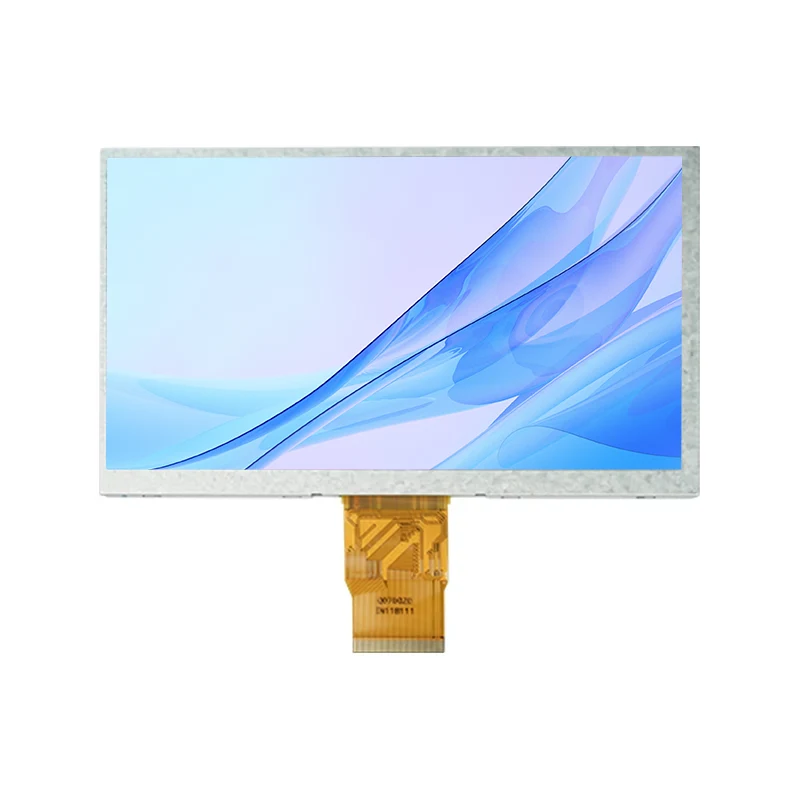

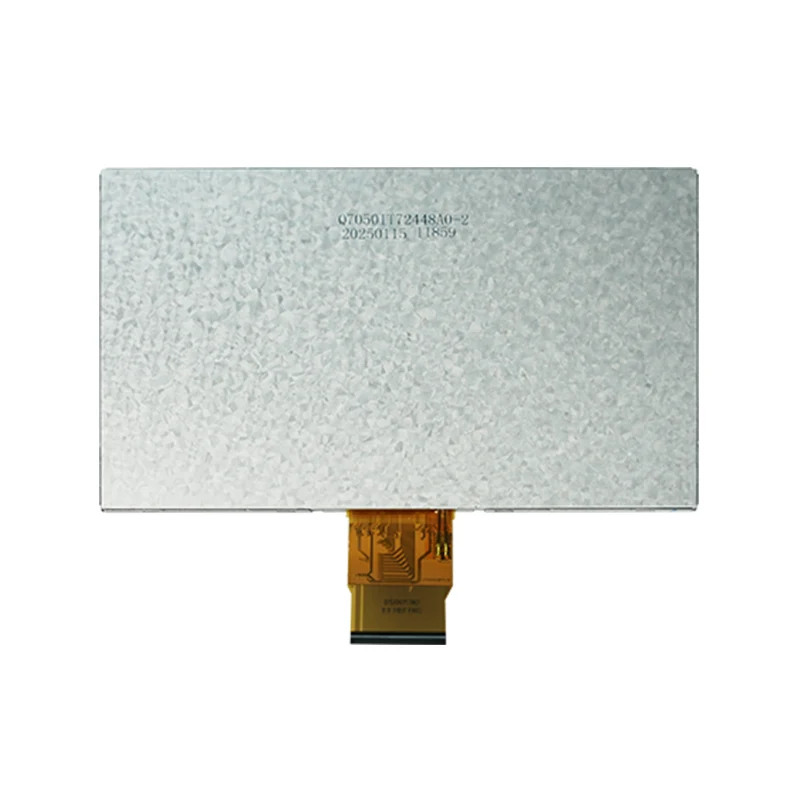

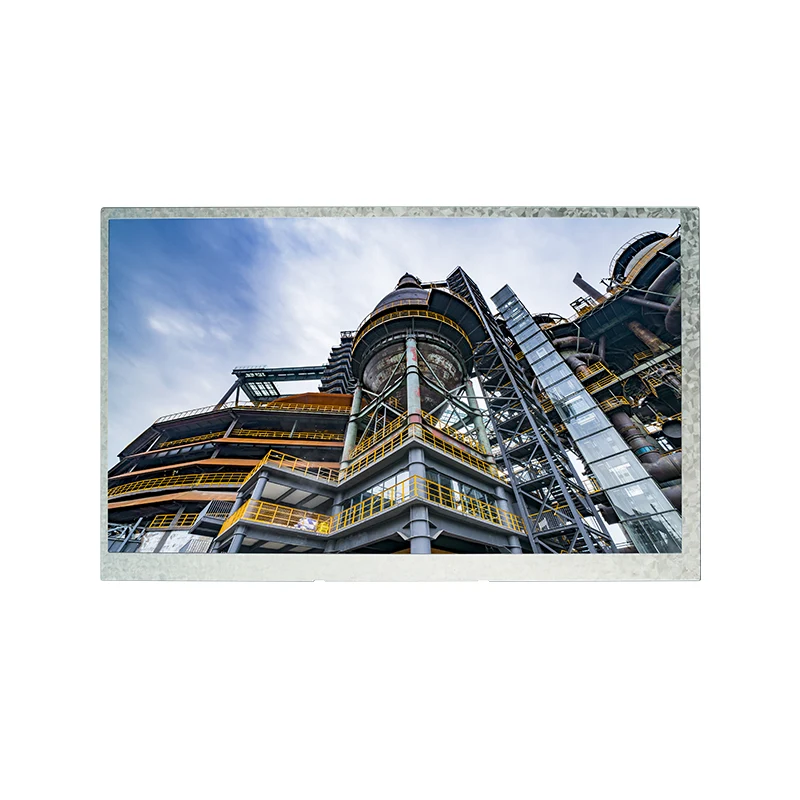

โมดูลจอแสดงผล TFT LCD สีมุมมองภาพฟรี 7.0 '

ด้วย Tianfu คุณจะได้สัมผัสประสบการณ์การผลิต LCD ของจีนที่ดีที่สุด: คุณภาพสูง ราคาถูก ปรับแต่งได้ โมดูลจอแสดงผล TFT LCD สีมุมมองภาพอิสระขนาด 7.0 นิ้ว: ความละเอียด 1024×600, ความสว่าง 450cd/m² และคอนทราสต์ 800:1 เพื่อความคมชัดที่สดใส เคลือบป้องกันแสงสะท้อนที่ทนทาน (2H/3H) การทำงาน -20°C ถึง +70°C และมุมมอง 80° การตอบสนอง 25ms, สี 24 บิต, อินเทอร์เฟซ TTL RGB ได้รับการรับรอง RoHS เพื่อความทนทานทางอุตสาหกรรม

ส่งคำถาม

รายละเอียดสินค้า

แอปพลิเคชัน:

1.อินเทอร์เฟซการควบคุมอัตโนมัติทางอุตสาหกรรม: เหมาะสำหรับเครื่องจักรในโรงงาน แผงควบคุม PLC และระบบ HMI (อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร)

2.อุปกรณ์พกพากลางแจ้ง: เช่นเทอร์มินัลมือถือ เครื่องมือสำรวจ และอุปกรณ์ทดสอบกลางแจ้ง

3. การแสดงอุปกรณ์การแพทย์: ตอบสนองความต้องการด้านความน่าเชื่อถือที่เข้มงวด

4.ระบบการขนส่ง: จอแสดงผลในรถยนต์ ระบบนำทาง และอาคารผู้โดยสารด้านลอจิสติกส์

5.แผงควบคุมบ้านอัจฉริยะ: ระบบควบคุมส่วนกลางและหน้าจอตรวจสอบความปลอดภัย

6.อาคารค้าปลีกและบริการอาหาร: ระบบ POS, ซุ้มสั่งอาหารด้วยตนเอง และเครื่องสอบถามข้อมูล

คุณสมบัติรายการ:

โมดูลจอแสดงผล TFT LCD สีมุมมองภาพอิสระขนาด 7.0 นิ้วไม่ใช่แผงระดับผู้บริโภคธรรมดา แต่เป็นแผงที่ได้รับการปรับให้เหมาะกับการใช้งานทางอุตสาหกรรมที่ต้องการการทำงานอย่างต่อเนื่อง สภาพแวดล้อมที่แปรผัน และความน่าเชื่อถือสูง การป้องกันแสงสะท้อน ช่วงอุณหภูมิการทำงานที่กว้าง และการออกแบบที่ทนทาน ช่วยให้มั่นใจได้ถึงประสิทธิภาพการแสดงผลที่เสถียรและเชื่อถือได้ แม้ในสภาวะที่มีแสงจ้า อุณหภูมิสุดขั้ว หรือการสั่นสะเทือน

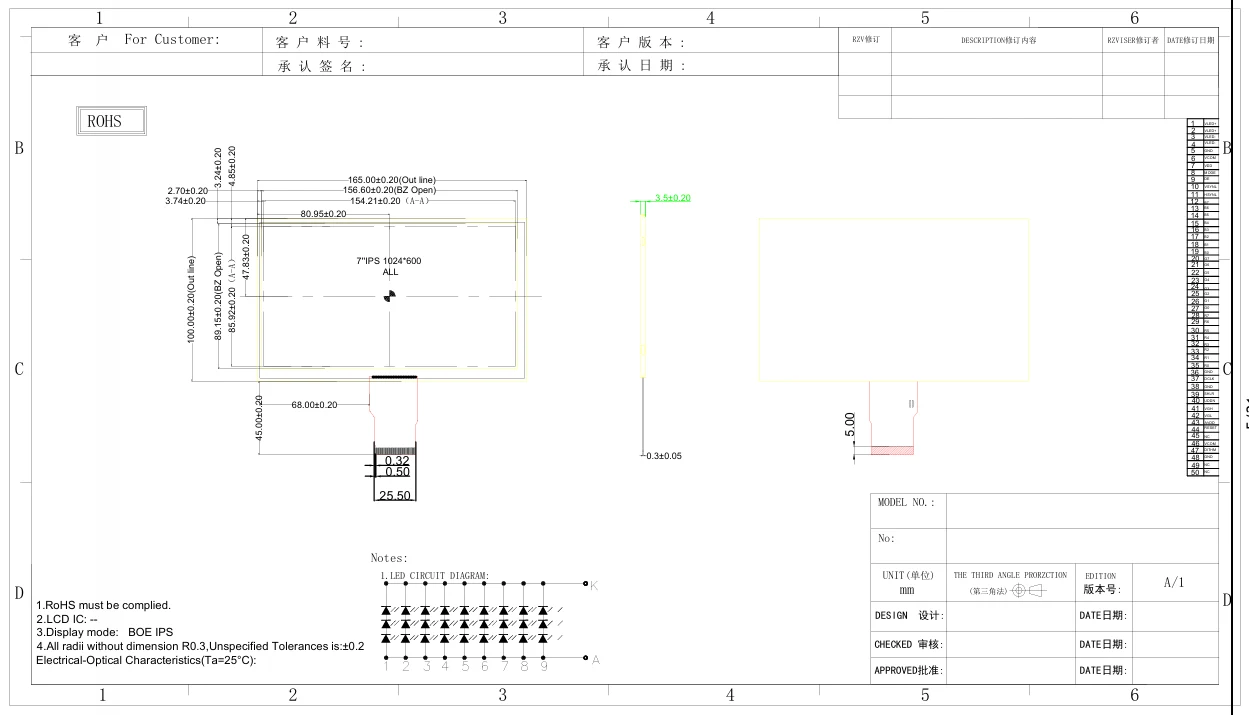

ข้อมูลจำเพาะของโมดูลจอแสดงผล TFT LCD สีมุมมองภาพฟรี Tianfu 7.0 '

ข้อมูลจำเพาะหลัก
ขนาดจอแสดงผล	หน้าจอ IPS TFT-LCD ขนาด 7.0 นิ้ว
ปณิธาน	1024×RGB×600 (WVGA)
สนามพิกเซล	0.1506(ส) × 0.1432(วี) มม
พื้นที่ใช้งาน	154.21(ส) × 85.92(วี) มม
ขนาดเค้าร่าง	165(ก) × 100(ส) × 3.5(ล) มม
โหมดการแสดงผล	สีดำปกติ (เทคโนโลยี IPS)
อินเทอร์เฟซ	TTL Parallel RGB (FPC 50 พิน)
การรักษาพื้นผิว	ป้องกันแสงสะท้อน (เคลือบแข็ง 2H/3H)

ลักษณะทางไฟฟ้า
แรงดันไฟจ่ายดิจิตอล (VDD)	3.3V (3.0–3.6V)
แรงดันไฟจ่ายแบบอะนาล็อก (AVDD)	9.6V (9.4–9.8V)
แรงดันไฟประตู TFT (VGH/VGL)	18V (17–19V) / -6V (-7–-5V)
การบริโภคปัจจุบัน (ประเภท)	VDD: 30mA, AVDD: 35mA, VGH: 0.5mA, VGL: 1mA
แรงดันไฟแบ็คไลท์/กระแสไฟ	9.6V (8.4–10.6V) / 180mA (ไฟ LED 27 ดวง)
อุณหภูมิในการทำงาน	-20°ซ ถึง +70°ซ
อุณหภูมิในการจัดเก็บ	-30°ซ ถึง +80°ซ

ลักษณะทางแสง
ความสว่าง (ประเภท)	450 cd/m² (จุดศูนย์กลาง)
อัตราส่วนคอนทราสต์ (ประเภท)	800:1 (มุมมอง 0°)
เวลาตอบสนอง (ประเภท)	25ms (ขึ้น + ตก)
มุมมองภาพ (H/V)	80°/80° (CR > 10)
ขอบเขตสี (NTSC)	50%
รงค์ (สีขาว)	x: 0.230–0.330, ปี: 0.260–0.360

อินเทอร์เฟซและการควบคุม
ประเภทตัวเชื่อมต่อ	Hirose FH12A-50S-0.55H (FPC 50 พิน)
การป้อนข้อมูล	RGB 8 บิต (ความลึกของสี 24 บิต)
โหมดการซิงค์	โหมด DE (ค่าเริ่มต้น) / โหมด HS/VS
การควบคุมทิศทางการสแกน	L/R (เลื่อนซ้าย/ขวา) / UPDN (สแกนขึ้น/ลง)
การสนับสนุนแบบแยกส่วน	ความละเอียด 8 บิต (H) หรือ 6 บิต (L)

Tianfu 7.0 ' รายละเอียดโมดูลจอแสดงผล TFT LCD มุมมองภาพฟรี

ข้อได้เปรียบทางการแข่งขัน: เหตุใดจึงเลือกจอแสดงผลทางอุตสาหกรรมของเรา

คุณสมบัติ	รายการของเรา	หน้าจอแสดงผลมาตรฐานอุตสาหกรรม	จอแสดงผลระดับผู้บริโภค
ความสว่าง	450 ซีดี/ตรม	250-350 ซีดี/ตรม	200-300 ซีดี/ตรม
อุณหภูมิในการทำงาน	-20°ซ~~ +70°ซ	0°ซ ~~ +50°ซ	0°ซ~~ +40°ซ
เทคโนโลยีมุมมอง	ไอพีเอส	โดยทั่วไปแล้วจะเป็นแผง TN หรือ VA	มีจำนวนมากแต่มีเพียงไม่กี่ชิ้นที่เป็นเกรดอุตสาหกรรม
การรักษาพื้นผิว	เคลือบแข็งป้องกันแสงสะท้อนระดับมืออาชีพ	เคลือบมาตรฐานหรือไม่เคลือบผิว	เคลือบเงาหรือมาตรฐาน
ความสม่ำเสมอของสี	การควบคุมพิกัดสีจุดสีขาวอย่างเข้มงวด	มักจะมีความคลาดเคลื่อนสูง	ไม่เน้นความสม่ำเสมอทางอุตสาหกรรม
ความน่าเชื่อถือในการเชื่อมต่อ	ตัวเชื่อมต่อมืออาชีพ Hirose	ขั้วต่อสามัญ	ตัวเชื่อมต่อระดับผู้บริโภค
การสนับสนุนด้านเทคนิค	การสนับสนุนแอปพลิเคชันอุตสาหกรรมระดับมืออาชีพ	การสนับสนุนทางเทคนิคที่จำกัด	ไม่มีการสนับสนุนด้านเทคนิคทางอุตสาหกรรม

ข้อดีหลักห้าประการ

1.ความสามารถในการอ่านที่เหนือกว่า

● ความสว่างสูง 450 nits เหมาะสำหรับกลางแจ้งและสภาพแวดล้อมที่มีแสงจ้าสูง

● เคลือบแข็งป้องกันแสงสะท้อนเพื่อลดการรบกวนของแสงโดยรอบ

● อัตราส่วนคอนทราสต์สูง 800:1 สำหรับข้อความและกราฟิกที่คมชัด

2.ความน่าเชื่อถือระดับอุตสาหกรรม

● ช่วงอุณหภูมิการทำงานกว้าง (-20°C ถึง +70°C) สำหรับสภาพแวดล้อมที่รุนแรง

● การออกแบบที่ใช้พลังงานต่ำเพื่อลดภาระความร้อนและยืดอายุการใช้งาน

● ส่วนประกอบและตัวเชื่อมต่อเกรดอุตสาหกรรมเพื่อการทำงานที่มั่นคงในระยะยาว

3.ประสิทธิภาพการรับชมที่สม่ำเสมอ

● เทคโนโลยี IPS ให้มุมมองที่กว้าง 80°/80°

● สีและความสว่างเปลี่ยนแปลงน้อยที่สุดจากทุกมุม

● เหมาะสำหรับการติดตั้งที่ต้องการการรับชมหลายมุม

4.บูรณาการง่าย

● อินเทอร์เฟซ TTL RGB มาตรฐาน เข้ากันได้กับโปรเซสเซอร์กระแสหลัก

● รองรับโหมด DE และโหมดซิงค์ HS/VS

● การควบคุมทิศทางการสแกนที่ยืดหยุ่น

● ขนาดทางกายภาพที่กะทัดรัดเพื่อประหยัดพื้นที่ในการติดตั้ง

5.ความคุ้มทุน

● ประสิทธิภาพระดับอุตสาหกรรมในราคาที่สมเหตุสมผล

● การออกแบบที่มีอายุการใช้งานยาวนานช่วยลดต้นทุนการเป็นเจ้าของโดยรวม

● ลดการสูญเสียเวลาหยุดทำงานที่เกิดจากความล้มเหลวของจอแสดงผลให้เหลือน้อยที่สุด

ความมุ่งมั่นของเรา

ด้วยประสบการณ์ 16 ปีในโซลูชันการแสดงผลทางอุตสาหกรรม เราให้บริการโมดูลการแสดงผลแก่ผู้ผลิตอุปกรณ์อุตสาหกรรมกว่า 120 รายทั่วโลก ผลิตภัณฑ์ของเราได้รับการควบคุมคุณภาพอย่างเข้มงวดและการทดสอบความน่าเชื่อถือเพื่อให้แน่ใจว่าทุกแผงตรงตามข้อกำหนดของการใช้งานทางอุตสาหกรรม

1.ระบบควบคุมคุณภาพ

● การทดสอบกระบวนการทั้งหมด: การตรวจสอบคุณภาพ 37 รายการตั้งแต่วัตถุดิบจนถึงผลิตภัณฑ์สำเร็จรูป

● การทดสอบการเผาไหม้: ตัวอย่างสุ่มจากแต่ละชุดจะต้องผ่านการเผาไหม้ที่อุณหภูมิสูงและความชื้นสูงเป็นเวลา 72 ชั่วโมงในการทดสอบ

● การทดสอบการหมุนเวียนของอุณหภูมิ: ตรวจสอบประสิทธิภาพของอุณหภูมิที่กว้าง

● การทดสอบการสั่นสะเทือน: จำลองความน่าเชื่อถือระหว่างการขนส่งและการปฏิบัติงาน

2.คำรับรองจากลูกค้า

“เราใช้โมดูลจอแสดงผล TFT LCD สีมุมมองภาพฟรีขนาด 7.0 นิ้วนี้ในตู้จำหน่ายสินค้าอัตโนมัติของเรามาเป็นเวลา 3 ปี โดยติดตั้งไปแล้วกว่า 5,000 ยูนิต โดยมีอัตราความล้มเหลวต่ำกว่า 0.1% แม้จะถูกแสงแดดโดยตรงกลางแจ้ง เนื้อหาก็ยังมองเห็นได้ชัดเจน — ผู้ผลิตอุปกรณ์ค้าปลีกอัจฉริยะ

3.การรับรองและการปฏิบัติตามข้อกำหนดทางอุตสาหกรรม

● สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS

● ได้รับการรับรองระบบการจัดการคุณภาพ ISO 9001

● การออกแบบป้องกันไฟฟ้าสถิตย์ (การป้องกัน ESD)

● มีเอกสารการปฏิบัติตามข้อกำหนดที่เกี่ยวข้องตามคำขอของลูกค้า

บริการของเรา:

เราเข้าใจถึงความสำคัญของตัวอย่างการทดสอบในระหว่างขั้นตอนการพัฒนาโครงการ:

1. การประยุกต์ใช้ตัวอย่าง:

● ผู้ใช้ทางธุรกิจที่ลงทะเบียนอาจสมัครได้ 1–2 ตัวอย่าง

● ราคาตัวอย่าง: 70% ของราคาสั่งซื้ออย่างเป็นทางการ

● การจัดส่งตัวอย่าง: จัดส่งภายใน 24 ชั่วโมงหลังการยืนยัน

2. ตัวอย่างการสนับสนุนด้านเทคนิค:

● ข้อกำหนดอินเทอร์เฟซและคู่มือไดรเวอร์ฟรี

● การสนับสนุนการแก้ไขข้อบกพร่องขั้นพื้นฐาน

● แนะนำบอร์ดไดรเวอร์และสายเคเบิลที่เข้ากัน

3. การสนับสนุนการทดสอบและการตรวจสอบความถูกต้อง

● ฟรี: รายงานการทดสอบการมองเห็น (ความสว่าง สี ความสม่ำเสมอ)

● พร้อมใช้งาน: ข้อมูลการทดสอบอุณหภูมิ รายงานการทดสอบความน่าเชื่อถือ

● การทดสอบแบบกำหนดเอง: การทดสอบเฉพาะทางสามารถดำเนินการได้ตามความต้องการเฉพาะของลูกค้า

● การให้คำปรึกษาด้านแอปพลิเคชัน: วิศวกรของเราสามารถให้คำแนะนำในการบูรณาการได้

4.นโยบายการรับประกัน

● การรับประกันมาตรฐาน: รับประกัน 12 เดือน (นับจากวันที่ได้รับ)

● ความคุ้มครองการรับประกัน: ครอบคลุมข้อบกพร่องของวัสดุและข้อบกพร่องด้านการผลิต

● การตอบสนองการรับประกัน: ตอบกลับภายใน 24 ชั่วโมงหลังจากได้รับคำติชมด้านคุณภาพ

● การซ่อมแซมหรือเปลี่ยนทดแทน: สำหรับผลิตภัณฑ์ที่ยืนยันว่ามีปัญหาด้านคุณภาพ เราจะรับผิดชอบค่าจัดส่งแบบไปกลับให้

5.กฎการคืนและแลกเปลี่ยน

● ระยะเวลาการตรวจสอบ: สามารถแจ้งข้อโต้แย้งด้านรูปลักษณ์และคุณภาพได้ภายใน 7 วันหลังจากได้รับสินค้า

● ปัญหาด้านคุณภาพ: หากได้รับการยืนยันว่าเป็นปัญหาด้านคุณภาพของผลิตภัณฑ์ เราจะรับผิดชอบค่าใช้จ่ายในการคืนและเปลี่ยนสินค้าทั้งหมด

● รายการที่ไม่ถูกต้องหรือหายไป: เรารับผิดชอบค่าใช้จ่ายทั้งหมดเพื่อแก้ไขข้อผิดพลาด

● การคืนสินค้าที่ไม่มีคุณภาพ: สามารถคืนผลิตภัณฑ์ที่ไม่ได้ใช้ได้ภายใน 30 วันนับจากวันที่ได้รับ ลูกค้าเป็นผู้รับผิดชอบค่าขนส่งไป-กลับและค่าธรรมเนียมการบรรจุภัณฑ์ใหม่ 10%

6.สนับสนุนการสั่งซื้อจำนวนมาก

● จำนวนสั่งซื้อขั้นต่ำ (MOQ): 100 ชิ้น (คละกับรุ่นอื่นได้)

● ระยะเวลาดำเนินการ: 7-10 วันทำการสำหรับผลิตภัณฑ์มาตรฐาน 3-4 สัปดาห์สำหรับการสั่งซื้อจำนวนมาก

● บริการปรับแต่ง: การปรับแต่งกระจก, การปรับแต่ง FPC, การปรับแบ็คไลท์ ฯลฯ

● ความมุ่งมั่นในการจัดหาระยะยาว: รับประกันการจัดหาผลิตภัณฑ์อุตสาหกรรมในระยะยาว โดยมีระยะเวลาความพร้อมจำหน่ายอย่างน้อย 5 ปี
