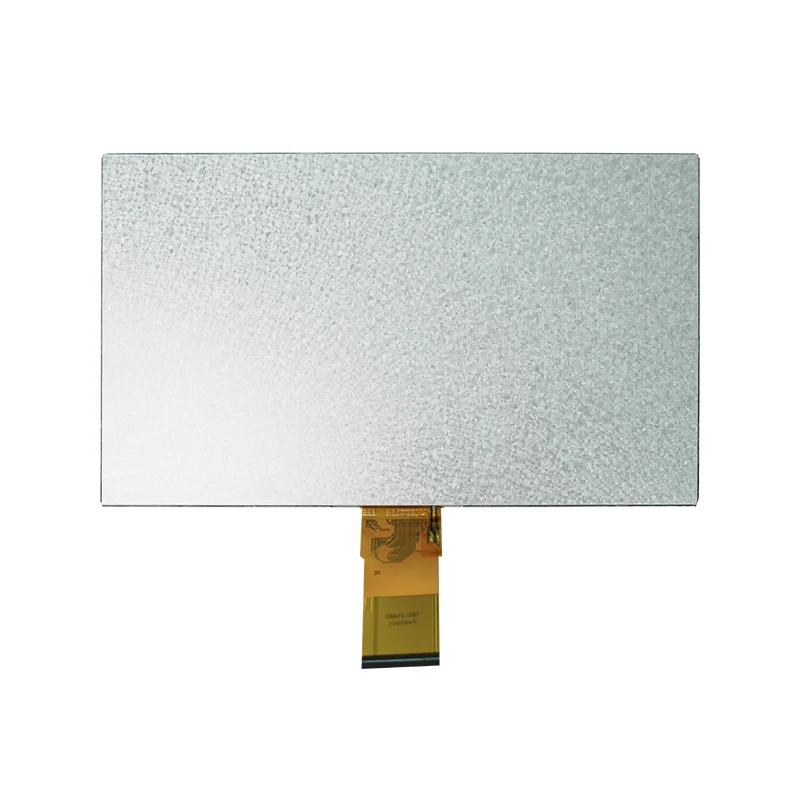

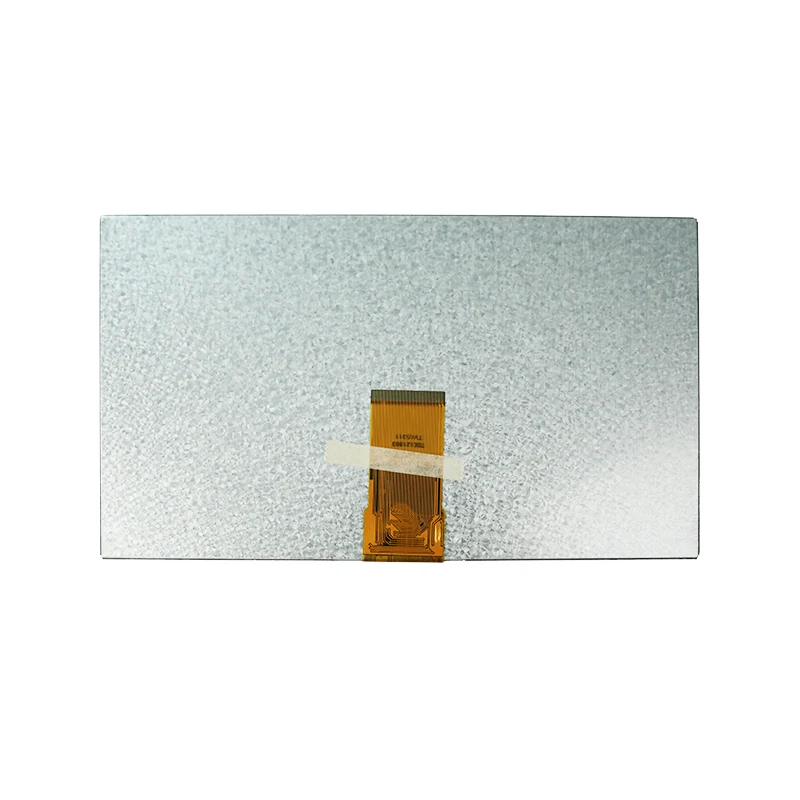

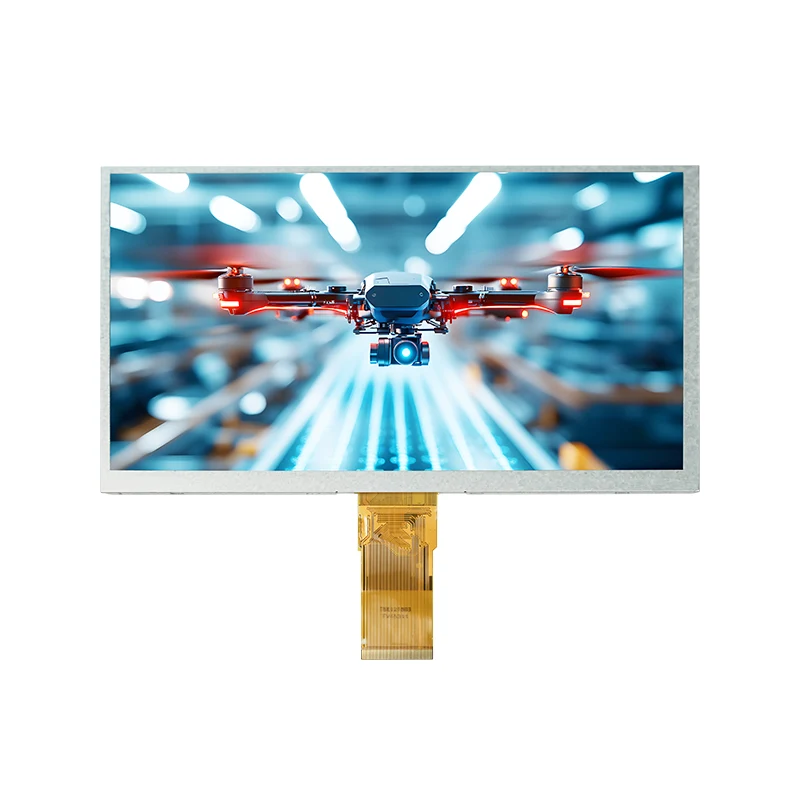

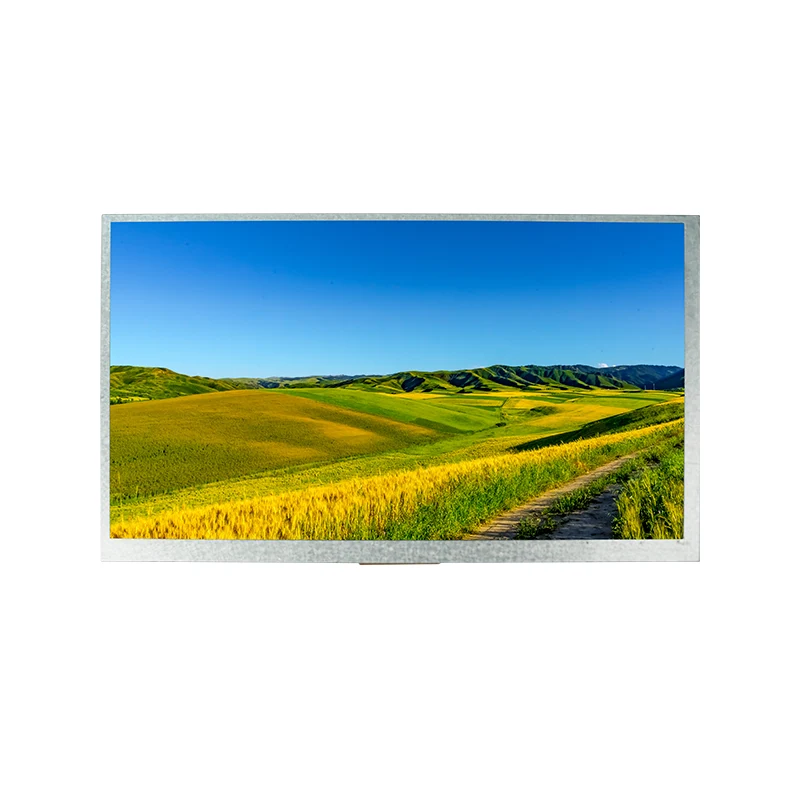

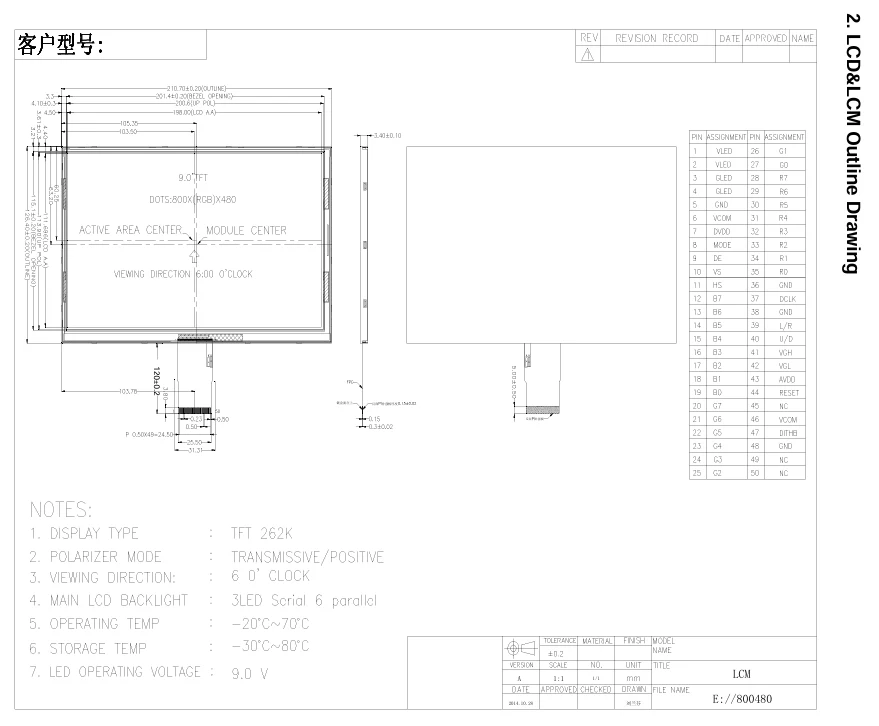

9.0 'HMI Square TFT LCD Display Module

ข้อกำหนดหลัก

ขนาดแสดง

9.0 นิ้ว A-Si TFT-LCD (ส่งผ่าน)

ปณิธาน

800 (RGB) × 480 พิกเซล (RGB-Stripe)

โหมดแสดงผล

TN สีขาวปกติ, 6 โมงเช้าทิศทางการดู

ส่วนต่อประสาน

RGB แบบขนาน 24 บิต (อินเตอร์เฟส MPU)

แรงดันไฟฟ้า

ดิจิตอล: 2.8–3.3 V (DVDD)
อะนาล็อก: 9.4–9.8 V (AVDD)
แรงดันเกต: VGH = 17–19 V, VGL = -6.6 ~ -5.4 V

ไฟแบ็คไลท์

LED สีขาว× 18 (ปัจจุบันทั้งหมด: 120 mA)

การจัดอันดับสูงสุดแน่นอน

อุณหภูมิการทำงาน

-20.0 ℃ ~ 70.0 ℃

อุณหภูมิการจัดเก็บ

-30.0 ℃ ~ 80.0 ℃

ลักษณะไฟฟ้า

แรงดันไฟฟ้าดิจิตอล (DVDD)

3.0 V (นาที) / 3.3 V (ประเภท) / 3.6 V (สูงสุด)

แรงดันไฟฟ้าแบบอะนาล็อก (AVDD)

9.4 V (นาที) / 9.6 V (ประเภท) / 9.8 V (สูงสุด)

ประตูแรงดันไฟฟ้า (VGH)

17 V (นาที) / 18 V (ประเภท) / 19 V (สูงสุด)

เกตปิดแรงดันไฟฟ้า (VGL)

-6.6 V (นาที) / -6 V (ประเภท) / -5.4 V (สูงสุด)

สัญญาณขับเคลื่อนอิเล็กโทรดทั่วไป (VCOM)

3.7 V (ประเภท)

ข้อมูลจำเพาะแบ็คไลท์

นำแรงดันไปข้างหน้า

9.0 V (typ) / 9.9 V (สูงสุด)

อายุการใช้งาน LED

20,000 ชั่วโมง

Led Luminance

≥3000 cd / m²

LCM Luminance

120 cd / m²

พารามิเตอร์เวลา (แนวนอน)

ความถี่ DCLK

33.3 MHz (typ) / 50 MHz (สูงสุด)

พื้นที่แสดงแนวนอน

800 DCLK

ความกว้างของพัลส์ HS

1 DCLK (นาที) / 48 DCLK (ประเภท)

HS หลังระเบียง

88 DCLK

ระเบียงหน้า HS

40 DCLK
