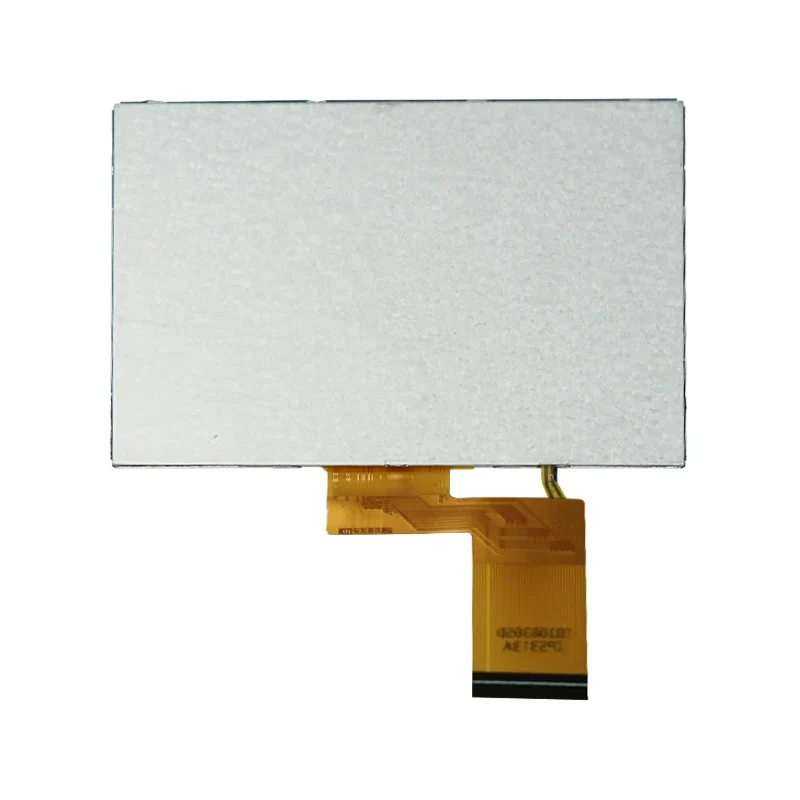

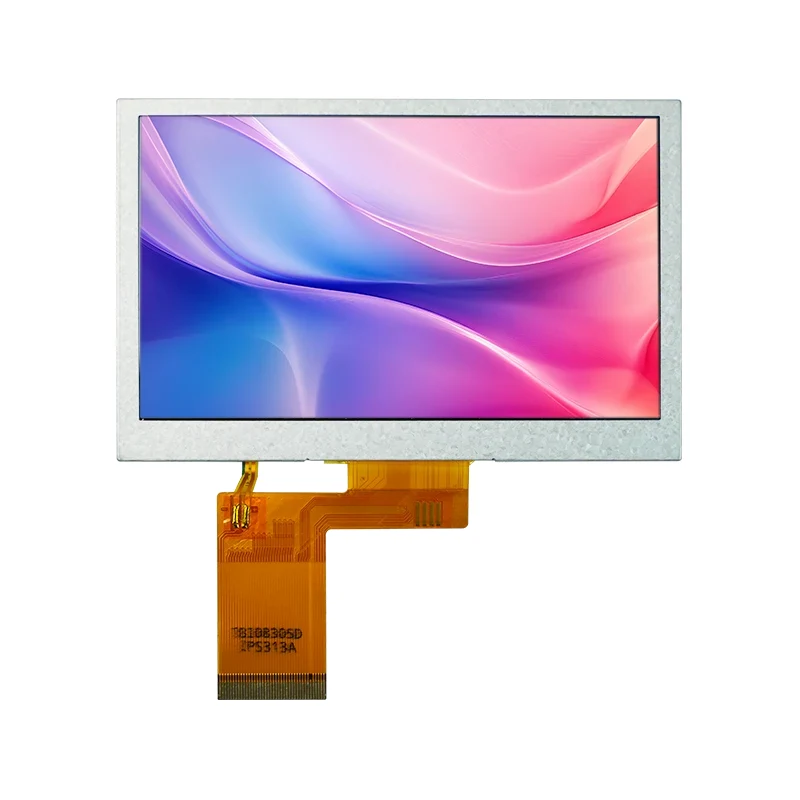

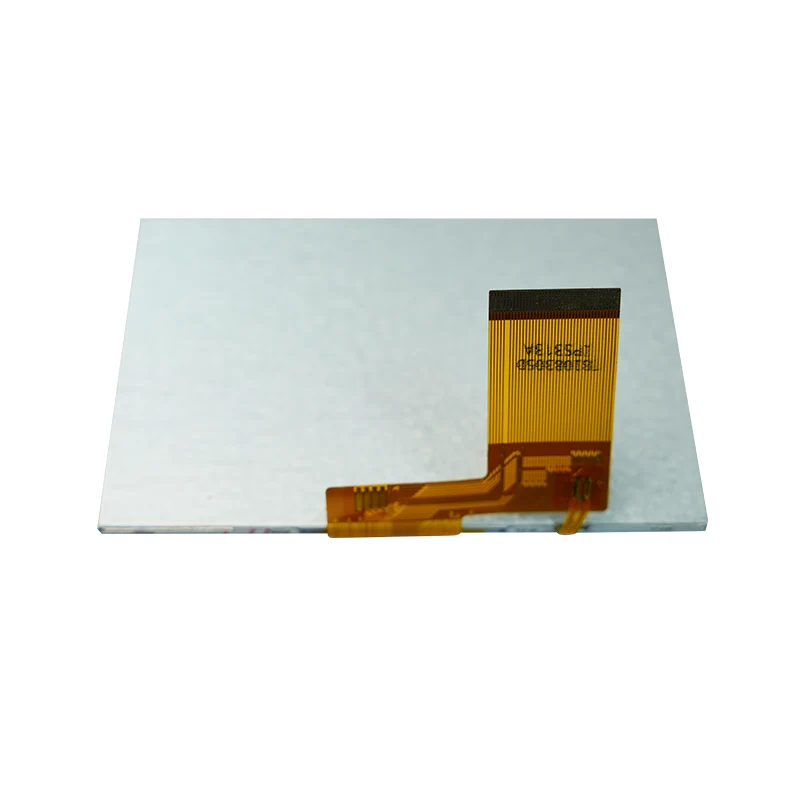

4.3 'ปกติโมดูลจอแสดงผล TFT LCD สี่เหลี่ยมสีขาว

คุณสมบัติหลักและสถานการณ์การใช้งาน:

• การสัมผัสแบบต้านทานที่แม่นยำ: รองรับการสัมผัสจุดเดียว เหมาะอย่างยิ่งสำหรับการใช้งานโดยใช้ถุงมือหรือการป้อนสไตลัสในสภาพแวดล้อมทางอุตสาหกรรม

• การทำงานที่อุณหภูมิกว้าง: ทำงานได้เสถียรตั้งแต่ -10°C ถึง +60°C เหมาะสำหรับสภาวะที่ไม่เอื้ออำนวย

• การสื่อสาร SPI ที่มีประสิทธิภาพ: ใช้อินเทอร์เฟซ SPI (CS/SCL/SDA) เพื่อการส่งข้อมูลที่เสถียรและการประหยัดทรัพยากร MCU

• จอแสดงผลอเนกประสงค์: รองรับการแสดงผล RGB แบบเต็มสีสำหรับการบ่งชี้สถานะ การแสดงข้อมูลเป็นภาพ และอินเทอร์เฟซผู้ใช้

• พื้นที่การใช้งานกว้าง: แผง HMI อุตสาหกรรม อุปกรณ์ทดสอบแบบพกพา ระบบแสดงผลในรถยนต์ และเทอร์มินัลควบคุมอาคารอัจฉริยะ

Tianfu ปรับแต่งข้อมูลจำเพาะโมดูลจอแสดงผล TFT LCD สี่เหลี่ยมสีขาวปกติ 4.3 '

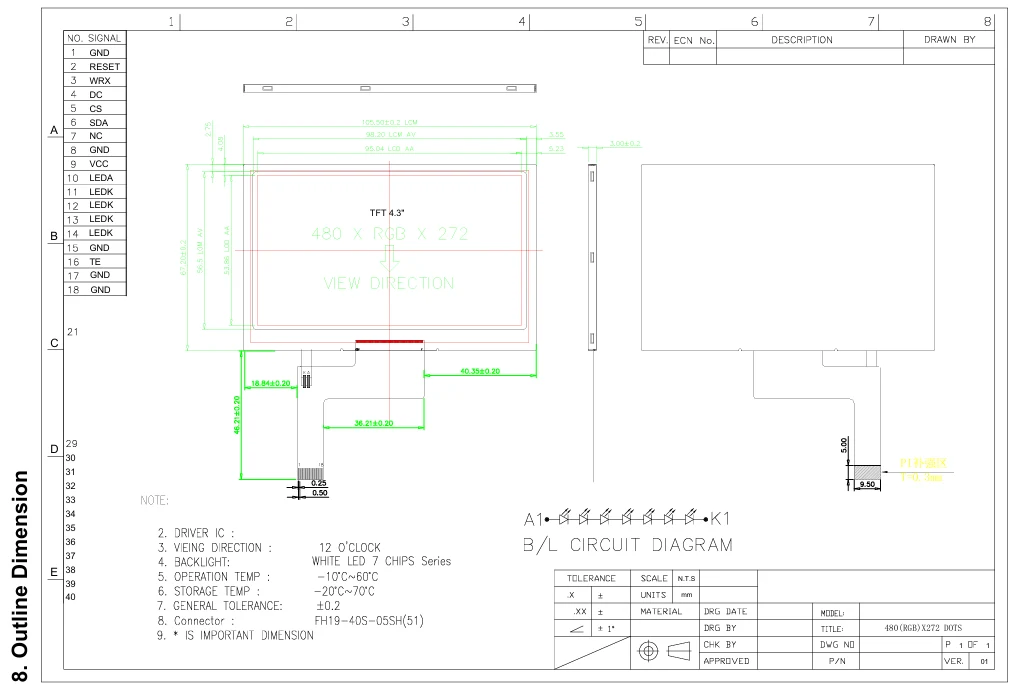

Tianfu 4.3 ' รายละเอียดโมดูลจอแสดงผล TFT LCD สี่เหลี่ยมสีขาวปกติ

คำถามที่ 1: จอแสดงผลนี้รองรับชิปควบคุมหลักใดบ้าง

ตอบ: โมดูลนี้ใช้อินเทอร์เฟซ SPI มาตรฐานและเข้ากันได้กับแพลตฟอร์มแบบฝังส่วนใหญ่ รวมถึง STM32, ESP32, Raspberry Pi Pico, Arduino (จำเป็นต้องเปลี่ยนระดับ) และ PLC อุตสาหกรรมต่างๆ

คำถามที่ 2: อะไรคือความแตกต่างระหว่างหน้าจอสัมผัสแบบ Resistive และหน้าจอสัมผัสแบบ capacitive? อะไรที่เหมาะกับใบสมัครของฉันมากกว่า?

ตอบ: หน้าจอต้านทานทำงานโดยการตรวจจับแรงกด และรองรับการสัมผัสด้วยถุงมือ สไตลัส หรือวัตถุใดๆ ทำให้เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม อุปกรณ์ทางการแพทย์ หรือสถานการณ์ที่ต้องการการกรีดที่แม่นยำ หน้าจอแบบ capacitive รองรับการสัมผัสด้วยนิ้วเท่านั้น แต่มีความสามารถแบบมัลติทัช หากการใช้งานของคุณต้องสวมถุงมือหรืออาจเกี่ยวข้องกับการปนเปื้อนของน้ำมัน/น้ำ ตัวกรองแบบต้านทานจะเป็นตัวเลือกที่เชื่อถือได้มากกว่า

คำถามที่ 3: จะเข้าใจพารามิเตอร์มุมมองได้อย่างไร อุปกรณ์ของฉันจะถูกมองในมุม - จะใช้งานได้หรือไม่

ตอบ: โมดูลนี้มีมุมมองแนวนอน 60°–70° และมุมมองแนวตั้ง 45°–60° เหมาะสำหรับการรับชมด้านหน้าหรือมุมเล็ก หากอุปกรณ์ของคุณจำเป็นต้องรับชมจากมุมกว้าง (เช่น จากด้านข้าง) เราขอแนะนำให้พิจารณารุ่นที่มีมุมมองกว้างแบบ IPS

คำถามที่ 4: ช่วงอุณหภูมิในการทำงาน -10°C~60°C รวมถึงผลของการให้ความร้อนจากแบ็คไลท์ด้วยหรือไม่

ตอบ: ใช่ ช่วงอุณหภูมินี้ใช้กับอุณหภูมิการทำงานโดยรวมของโมดูล และคำนึงถึงความร้อนของแบ็คไลท์อยู่แล้ว แนะนำให้ทำการทดสอบในสภาพแวดล้อมเป้าหมายจริงเมื่อทำงานที่อุณหภูมิสูงมาก คำถามที่ 5: ฉันจำเป็นต้องซื้อบอร์ดไดรเวอร์หรือคอนโทรลเลอร์เพิ่มเติมหรือไม่

ตอบ: นี่เป็นโมดูลจอแสดงผลและระบบสัมผัสในตัวซึ่งมีไดรเวอร์จอแสดงผลและตัวควบคุมระบบสัมผัสอยู่แล้ว คุณจะต้องเชื่อมต่อกับคอนโทรลเลอร์หลักของคุณผ่านอินเทอร์เฟซ SPI และ RGB เท่านั้น

เป็นเวลา 16 ปีแล้วที่เราเป็นผู้ผลิต LCD ผู้เชี่ยวชาญ ซึ่งการควบคุมคุณภาพเป็นชื่อเดียวกันกับชื่อของเรา

• โมดูลทั้งหมดผ่านการทดสอบการเบิร์นอินเป็นเวลา 72 ชั่วโมงและการตรวจสอบฟังก์ชันการทำงานแบบเต็มพารามิเตอร์ก่อนจัดส่ง

• ใช้ส่วนประกอบระดับอุตสาหกรรม สอดคล้องกับมาตรฐานด้านสิ่งแวดล้อม RoHS

• ผลิตภายใต้ระบบการจัดการคุณภาพที่ได้รับการรับรองมาตรฐาน ISO 9001

สภาพแวดล้อมการผลิตและการทดสอบ

• ประกอบในห้องคลีนรูม Class 1000 เพื่อป้องกันฝุ่นในบริเวณจอแสดงผล

• การตรวจสอบพิกเซลที่เสีย (สีขาว/ดำ) และข้อบกพร่องของเส้นเป็นรายบุคคล

• การสอบเทียบความเป็นเส้นตรงของหน้าจอสัมผัสและการตรวจสอบการทำงาน

ความมุ่งมั่นด้านความน่าเชื่อถือ

• MTBF 20,000 ชั่วโมง อิงตามข้อมูลการทดสอบสภาพแวดล้อมการทำงานทั่วไป

• รับประกัน 12 เดือนครอบคลุมข้อบกพร่องของวัสดุและฝีมือการผลิต

• รองรับรายงานการทดสอบความน่าเชื่อถือสำหรับคำสั่งซื้อตามปริมาณ

การสนับสนุนของเราได้รับการออกแบบมาให้ราบรื่นและเป็นเชิงรุก เราไม่ได้อยู่ที่นี่เพียงเพื่อแก้ไขปัญหา แต่เพื่อให้แน่ใจว่าการดำเนินงานของคุณจะไม่สะดุด

ระบบสนับสนุนทางเทคนิค

เอกสารทางเทคนิค: มีเอกสารข้อมูลทางเทคนิค เอกสารการใช้งาน และการออกแบบอ้างอิงฉบับสมบูรณ์

การตอบสนองอย่างรวดเร็ว: มีการตอบกลับข้อซักถามทางเทคนิคภายใน 24 ชั่วโมงในวันทำการ

บริการปรับแต่ง: รองรับการปรับแต่งแบบจำกัด เช่น ความยาว FPC ประเภทตัวเชื่อมต่อ และการปรับแบ็คไลท์

นโยบายการรับประกัน

ระยะเวลาการรับประกัน: 12 เดือนนับจากวันที่ได้รับ

ความครอบคลุม: แสดงความผิดปกติ ความล้มเหลวของระบบสัมผัส และอินเทอร์เฟซทำงานผิดปกติที่เกิดจากปัจจัยที่ไม่ใช่มนุษย์

กระบวนการซ่อมแซม: ระบุคำอธิบายข้อบกพร่อง → การยืนยันการสนับสนุนทางเทคนิค → จัดเตรียมการซ่อมแซมหรือเปลี่ยนใหม่

โลจิสติกส์และการจัดส่ง

บรรจุภัณฑ์มาตรฐาน: ถุงป้องกันไฟฟ้าสถิตย์ + ถาดตุ่มแบบกำหนดเอง + กล่องกันกระแทก

บริการอย่างต่อเนื่อง

อุปทานมีเสถียรภาพ: รับประกันความมั่นคงของอุปทานตลอดวงจรชีวิตผลิตภัณฑ์

เส้นทางการอัพเกรด: คำแนะนำสำหรับการอัปเกรดผลิตภัณฑ์ที่เข้ากันได้

การอัปเดตทรัพยากร: การอัปเดตเป็นประจำสำหรับเอกสารทางเทคนิคและคลังคำถามที่พบบ่อย
