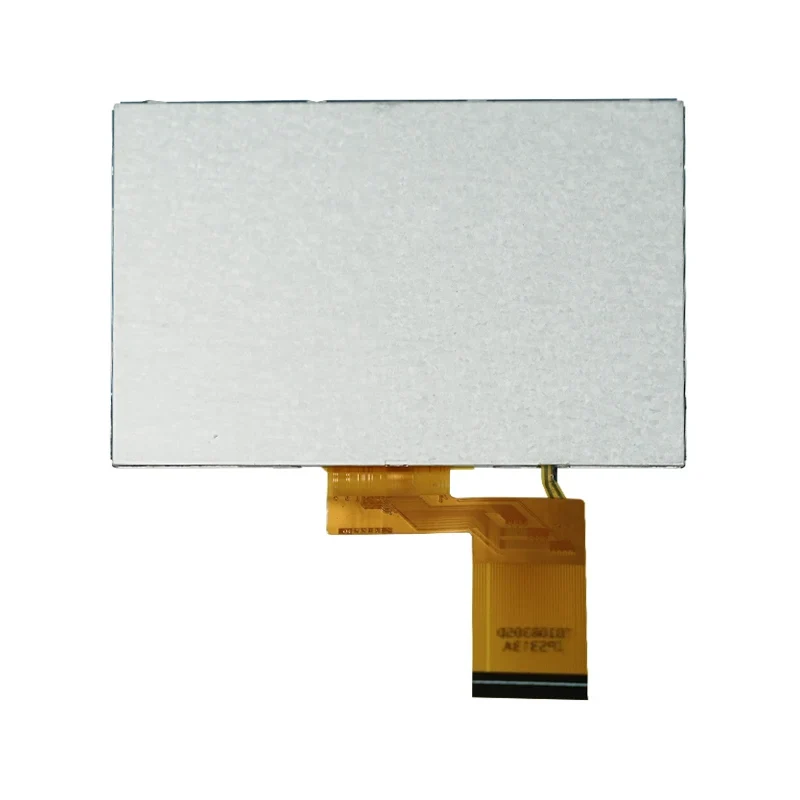

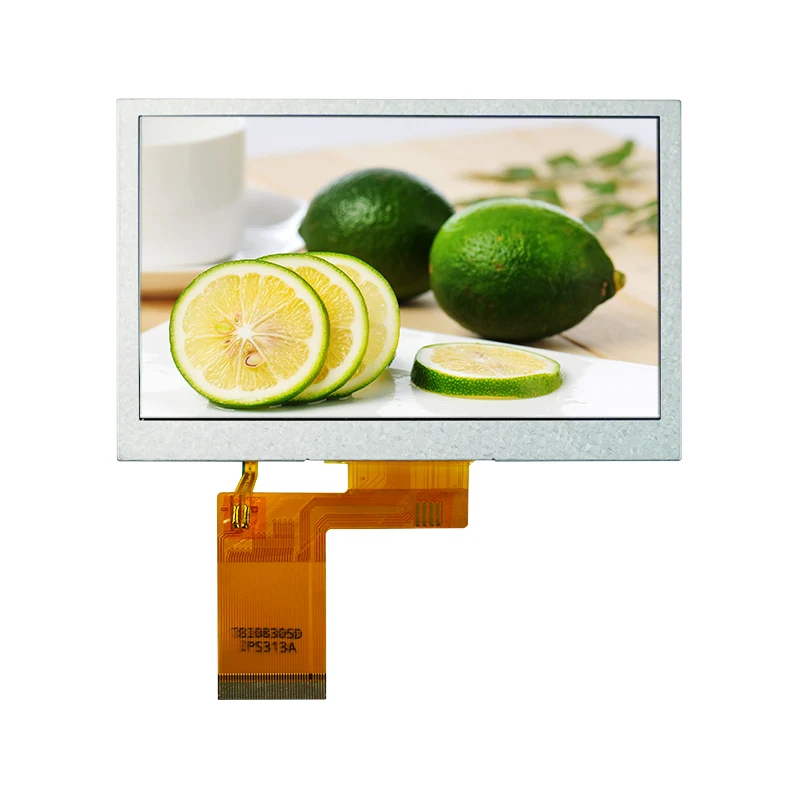

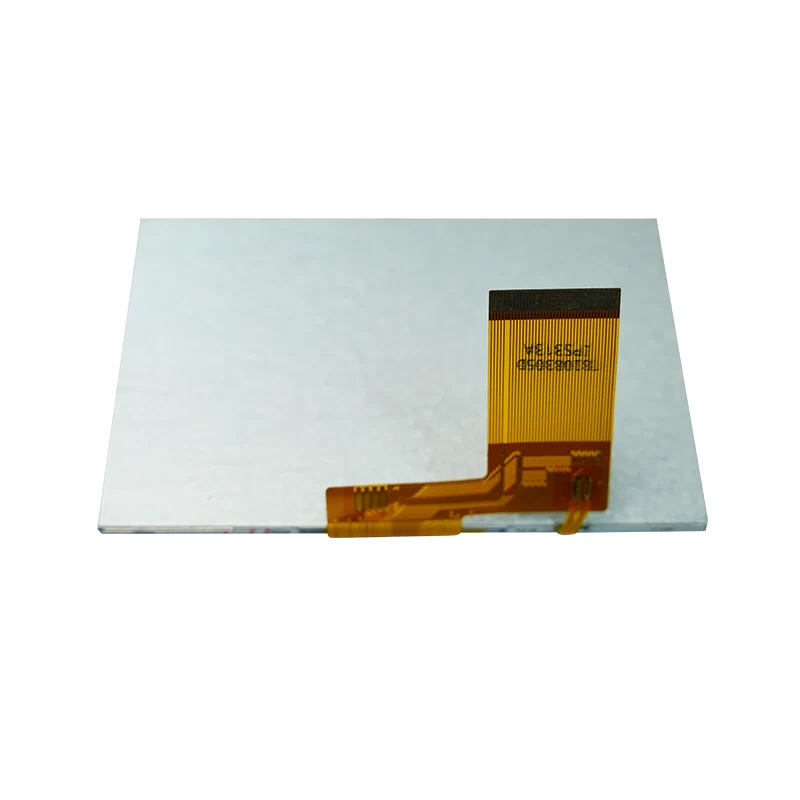

โมดูลจอแสดงผล TFT LCD สี IPS แบบส่งผ่านขนาด 4.3 นิ้ว

คุณสมบัติหลัก

• จอแสดงผลความสว่างสูง: ความสว่างโดยทั่วไปที่ 500 cd/m² (ขั้นต่ำ 450 cd/m²) ช่วยให้มองเห็นได้ชัดเจนแม้ในสภาพแสงโดยรอบที่จ้า

• การทำงานที่อุณหภูมิกว้าง: รองรับช่วงอุณหภูมิการทำงาน -20°C ถึง 60°C เหมาะสำหรับสภาพแวดล้อมทางอุตสาหกรรม

• มุมมองภาพกว้าง: มุมมองแนวนอนทั่วไปที่ 70° และมุมมองแนวตั้งที่ 45°–60° ช่วยให้รับชมได้อย่างสะดวกสบายจากหลายมุม

• การตอบสนองที่รวดเร็ว: เวลาตอบสนองโดยทั่วไปคือ 20ms เหมาะสำหรับการแสดงภาพไดนามิก

• การออกแบบประหยัดพลังงาน: ทำงานที่แรงดันไฟฟ้าต่ำ 3.2V พร้อมประสิทธิภาพที่เหมาะสมที่สุดสำหรับไฟแบ็คไลท์ LED สีขาว

Tianfu ปรับแต่งข้อมูลจำเพาะโมดูลจอแสดงผล TFT LCD แบบส่งผ่านสี IPS ขนาด 4.3 นิ้ว

รายละเอียดโมดูลการแสดงผล TFT LCD สี Transmissive IPS Tianfu 4.3

โมดูลจอแสดงผล TFT LCD สี Transmissive IPS ขนาด 4.3 นิ้วถูกนำมาใช้ในด้านต่างๆ ดังต่อไปนี้:

ระบบอัตโนมัติทางอุตสาหกรรมและการควบคุม

• แผง HMI อุตสาหกรรม: การตรวจสอบสายการผลิต การแสดงสถานะอุปกรณ์

• เครื่องมือทดสอบและวัด: ออสซิลโลสโคป อินเทอร์เฟซการแสดงผลเครื่องวิเคราะห์สเปกตรัม

• เทอร์มินัลควบคุม PLC: อินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรสำหรับระบบอัตโนมัติในโรงงาน

ระบบยานยนต์และการขนส่ง

• การแสดงการนำทางในรถยนต์: หน้าจอนำทางรถยนต์หลังการขาย

• ข้อมูลการขนส่งสาธารณะ: ระบบมาถึงป้ายรถประจำทาง อาคารจำหน่ายตั๋ว

• เครื่องมือเครื่องจักรก่อสร้าง: รถขุด แผงควบคุมเครน

อุปกรณ์การแพทย์และการดูแลสุขภาพ

• อุปกรณ์การแพทย์แบบพกพา: จอภาพ อุปกรณ์วินิจฉัยโรค

• สถานีตรวจสุขภาพ: อินเทอร์เฟซอุปกรณ์ดูแลสุขภาพชุมชน

• เครื่องมือในห้องปฏิบัติการ: หน้าจอแสดงข้อมูลสำหรับเครื่องมือวิเคราะห์

บ้านอัจฉริยะและ IoT

• แผงควบคุมอัจฉริยะ: อินเทอร์เฟซแบบสัมผัสสำหรับระบบควบคุมส่วนกลางภายในบ้าน

• การแสดงการตรวจสอบความปลอดภัย: สร้างหน้าจอระบบอินเตอร์คอม

• อินเทอร์เฟซอุปกรณ์อัจฉริยะ: ตู้เย็นระดับไฮเอนด์ แผงควบคุมเครื่องซักผ้า

อุปกรณ์เชิงพาณิชย์และค้าปลีก

• ระบบ POS: หน้าจอเทอร์มินัลร้านค้าปลีก

• หน้าจอข้อมูลการโฆษณา: แอปพลิเคชันป้ายดิจิทัลขนาดเล็ก

การประเมินผลของลูกค้าของเรา: แผงเทอร์โมสตัทอุตสาหกรรม

ผู้ผลิตอุปกรณ์อุตสาหกรรมรายหนึ่งนำโมดูลนี้เป็นอินเทอร์เฟซการแสดงผลสำหรับระบบควบคุมอุณหภูมิของตน มีการทำงานอย่างเสถียรมานานกว่า 2 ปีในสภาพแวดล้อมห้องเย็นที่อุณหภูมิ -10°C โดยไม่มีการลดทอนความสว่าง มุมมองภาพตรงตามข้อกำหนดสำหรับการตรวจสอบหลายมุม

คำถามที่ 1: ข้อกำหนดด้านแหล่งจ่ายไฟสำหรับโมดูล TFT ขนาด 4.3 นิ้วนี้มีอะไรบ้าง

ตอบ: โมดูลต้องใช้แหล่งจ่ายไฟสองตัว: 1) 3.2V (ทั่วไป) สำหรับส่วนลอจิก; 2) 12–16V สำหรับไฟแบ็คไลท์ LED โดยมีค่าปกติ 14V กระแสไฟแบ็คไลท์ประมาณ 40mA ขอแนะนำให้ใช้ตัวแปลง DC-DC ที่มีความเสถียรเพื่อหลีกเลี่ยงความผันผวนของแรงดันไฟฟ้าที่ส่งผลต่อประสิทธิภาพการแสดงผล

คำถามที่ 2: โมดูลสามารถทำงานได้ตามปกติในสภาพแวดล้อมที่มีอุณหภูมิต่ำหรือไม่

ตอบ: ได้ โมดูลนี้ผ่านการทดสอบอย่างเข้มงวดและสามารถทำงานได้ตามปกติในช่วงอุณหภูมิแวดล้อม -20°C ถึง 60°C ในสภาพแวดล้อมที่มีอุณหภูมิต่ำ เวลาเริ่มต้นเริ่มต้นอาจขยายออกไปเล็กน้อย (ประมาณ 1–2 วินาที) แต่ประสิทธิภาพการแสดงผลจะไม่ได้รับผลกระทบ ช่วงอุณหภูมิการจัดเก็บอยู่ที่ -20°C ถึง 70°C

คำถามที่ 3: ลักษณะเฉพาะของมุมมองของโมดูลคืออะไร ตำแหน่งการติดตั้งใดจึงเหมาะสม?

ตอบ: โมดูลนี้ใช้การออกแบบมุมมองที่ 12 นาฬิกา โดยมีมุมมองแนวนอนทั่วไปที่ 70° และมุมมองแนวตั้งที่ 45°–60° เหมาะสำหรับการติดตั้งที่ระดับตำแหน่งโดยให้อยู่เหนือดวงตาของผู้สังเกตเล็กน้อยหรือเล็กน้อย สำหรับการใช้งานที่ต้องการการรับชมแบบหลายมุม แนะนำให้ปรับมุมการติดตั้งหรือเลือกรุ่นที่มีข้อกำหนดคุณสมบัติมุมมองอื่น ๆ

คำถามที่ 4: เวลาตอบสนอง 20ms รองรับการเล่นวิดีโอหรือไม่

ตอบ: เวลาตอบสนองโดยทั่วไปคือ 20 มิลลิวินาที (สูงสุด 30 มิลลิวินาที) สามารถรองรับสถานการณ์แอปพลิเคชันส่วนใหญ่ได้ รวมถึงการอัปเดตข้อมูล การสลับ GUI และการเล่นวิดีโอความละเอียดมาตรฐาน สำหรับภาพเคลื่อนไหวความเร็วสูงหรือแอปพลิเคชันเกม ขอแนะนำให้เลือกรุ่นเฉพาะที่มีเวลาตอบสนองสั้นกว่า

คำถามที่ 5: อายุการใช้งานของโมดูลและการเสื่อมสภาพของแบ็คไลท์เป็นอย่างไร

ตอบ: ภายใต้สภาวะการทำงานที่กำหนด โมดูลได้รับการออกแบบให้มีอายุการใช้งานมากกว่า 30,000 ชั่วโมง โดยทั่วไปการลดความสว่างของแบ็คไลท์ LED จะน้อยกว่า 10% ภายใน 10,000 ชั่วโมง ขอแนะนำให้หลีกเลี่ยงการใช้งานที่ความสว่างสูงสุดเป็นระยะเวลานานเพื่อยืดอายุแบ็คไลท์

คำถามที่ 6: รองรับฟังก์ชันระบบสัมผัสหรือไม่

ตอบ: รุ่นนี้เป็นโมดูลสำหรับแสดงผลเท่านั้น และไม่รวมฟังก์ชันระบบสัมผัส อย่างไรก็ตาม เราสามารถจัดหาส่วนประกอบหน้าจอสัมผัสแบบต้านทานหรือแบบคาปาซิทีฟที่เข้ากัน และช่วยเหลือในกระบวนการเคลือบ จำเป็นต้องซื้อหน้าจอสัมผัสและรวมเข้าด้วยกันแยกต่างหาก

นโยบายการจัดหาตัวอย่าง

ตัวอย่างที่มี: ตัวอย่างชุดเล็กจำนวน 1-10 ชิ้นมีไว้สำหรับการประเมินและการทดสอบของลูกค้า

เอกสารประกอบที่มีให้: แต่ละแพ็คเกจตัวอย่างประกอบด้วย:

• เอกสารข้อมูลผลิตภัณฑ์ที่สมบูรณ์

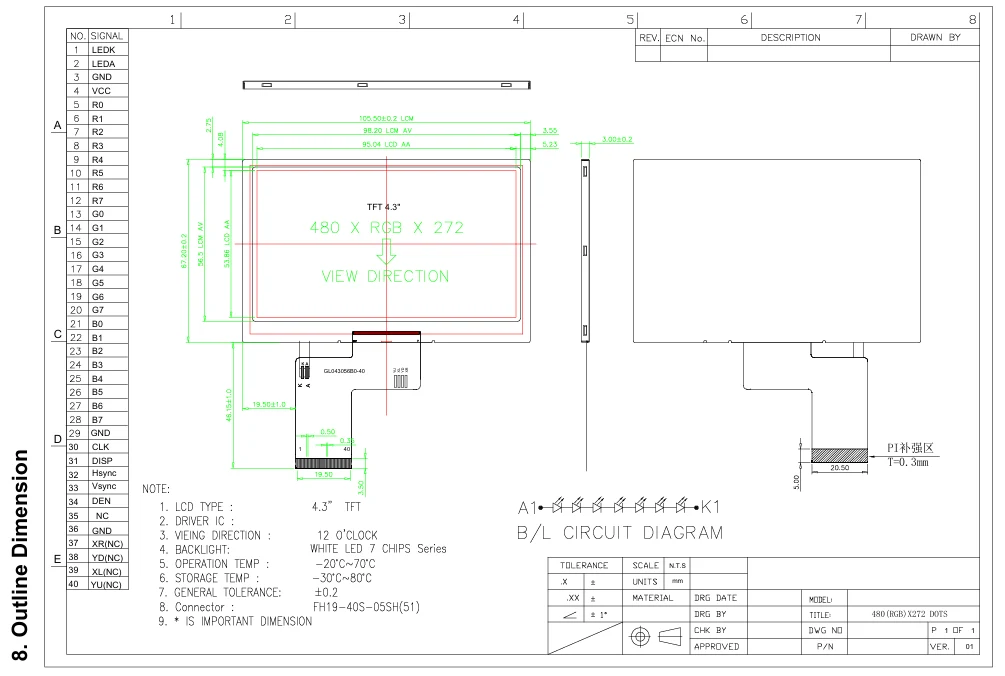

• เขียนแบบเครื่องกล (ไฟล์ CAD ในรูปแบบ DXF/STEP)

• คำจำกัดความของพินและแผนภาพการเชื่อมต่อไฟฟ้า

• ระยะเวลาการเริ่มต้นที่แนะนำและรหัสการกำหนดค่าการลงทะเบียน

• แนวทางการทำงานที่ปลอดภัยและการป้องกัน ESD

คำแนะนำในการประเมินตัวอย่าง

ก่อนที่จะขอตัวอย่าง โปรดตรวจสอบให้แน่ใจว่าทีมงานด้านเทคนิคของคุณมีความสามารถดังต่อไปนี้:

• ความสามารถในการขับขี่: ความสามารถในการจ่ายไฟลอจิก 3.2V และไฟแบ็คไลท์ LED 12–16V สำหรับโมดูล

• ความเข้ากันได้ของอินเทอร์เฟซ: เมนบอร์ดของระบบสามารถรองรับขั้วต่อ 40 พิน FH19‑40S‑0.5SH(51) หรือโซลูชันอะแดปเตอร์ที่เทียบเท่า

• รองรับสัญญาณ: ชิปควบคุมหลักสามารถส่งสัญญาณอินเทอร์เฟซแบบขนาน RGB 24 บิตหรือ 16 บิตได้

• ข้อควรพิจารณาด้านความร้อน: พื้นที่กระจายความร้อนเพียงพอที่สงวนไว้ภายในอุปกรณ์ของคุณ

ตอบรับ ขอบเขตการสนับสนุนด้านเทคนิคระดับมืออาชีพ

การสนับสนุนด้านเทคนิคหลัก (ให้บริการฟรี)

เราให้การสนับสนุนทางเทคนิคที่เกี่ยวข้องกับโมดูล LCD ระดับมืออาชีพต่อไปนี้แก่ลูกค้าโดยตรง:

1. ข้อมูลจำเพาะและการให้คำปรึกษาด้านบูรณาการ

• การตีความคุณลักษณะทางไฟฟ้าของโมดูลและคำแนะนำในการออกแบบแหล่งจ่ายไฟ

• การติดตั้งเครื่องกลและการวิเคราะห์ความเข้ากันได้ของโครงสร้าง

• คำแนะนำเกี่ยวกับกระบวนการบัดกรีตัวเชื่อมต่อและการประกอบสายเคเบิล

• คำแนะนำสำหรับการประเมินความสามารถในการปรับตัวต่อสิ่งแวดล้อม (อุณหภูมิ/ความชื้น)

2. เอกสารทางเทคนิคของ Driver IC

• เอกสารข้อมูลฉบับสมบูรณ์สำหรับ IC ไดรเวอร์ ILI6485

• ตัวอย่างการกำหนดค่ารีจิสเตอร์โดยละเอียดและลำดับการเริ่มต้น

• การวิเคราะห์พารามิเตอร์เวลาอินเทอร์เฟซและคำแนะนำการจับคู่

• รูปแบบอ้างอิงสำหรับการแก้ไขแกมม่าสี

3. คำแนะนำในการปรับแต่งประสิทธิภาพออปติคัล

• วิธีทดสอบความสม่ำเสมอของความสว่างและมาตรฐาน

• คำแนะนำในการเพิ่มประสิทธิภาพสำหรับลักษณะเฉพาะของมุมมองในการติดตั้งจริง

• ทิศทางการปรับคอนทราสต์และประสิทธิภาพของสี

• แผนการทดสอบและประเมินผลเวลาตอบสนอง

4. การสนับสนุนการตรวจสอบความน่าเชื่อถือ

• สภาวะและรอบการทดสอบการเบิร์นอินที่แนะนำ

• การออกแบบและคำแนะนำการป้องกัน ESD

• วิธีทดสอบวัฏจักรอุณหภูมิ

• ประเด็นสำคัญสำหรับการประเมินความน่าเชื่อถือในการปฏิบัติงานในระยะยาว

การตอบสนองการสนับสนุนทางเทคนิค

• เวลาตอบสนอง: สอบถามข้อมูลทางเทคนิคตอบภายใน 24 ชั่วโมงในวันทำการ

• วิธีการสื่อสาร: การสนับสนุนทางอีเมล โทรศัพท์ และการประชุมออนไลน์เพื่อการแลกเปลี่ยนทางเทคนิคเชิงลึก

• เอกสารประกอบ: เอกสารทางเทคนิคทั้งหมดมีให้ทั้งภาษาจีนและภาษาอังกฤษ

• คลังคำถามที่พบบ่อย: คลังโซลูชันสำหรับปัญหาการบูรณาการทั่วไปได้รับการจัดตั้งขึ้นเพื่อการอ้างอิงของลูกค้า
