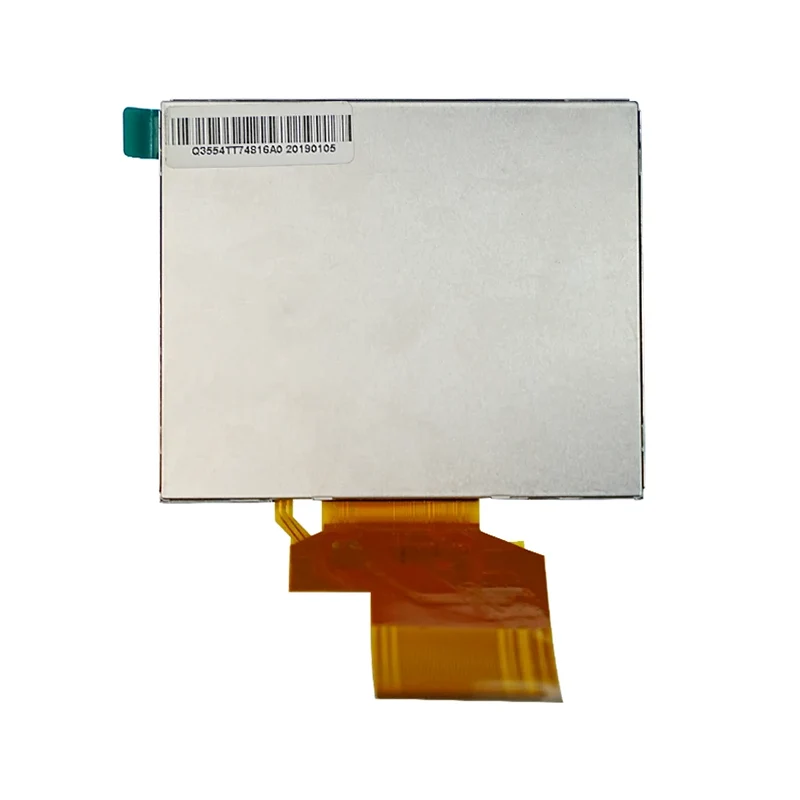

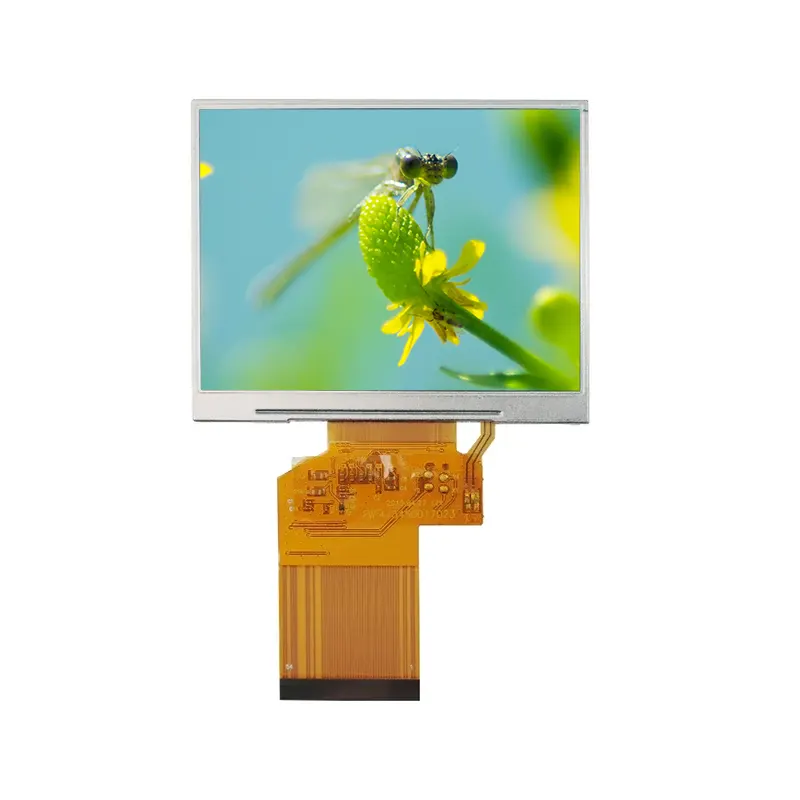

3.5 'โมดูลหน้าจอ TN TFT LCD มาตรฐานอุตสาหกรรม

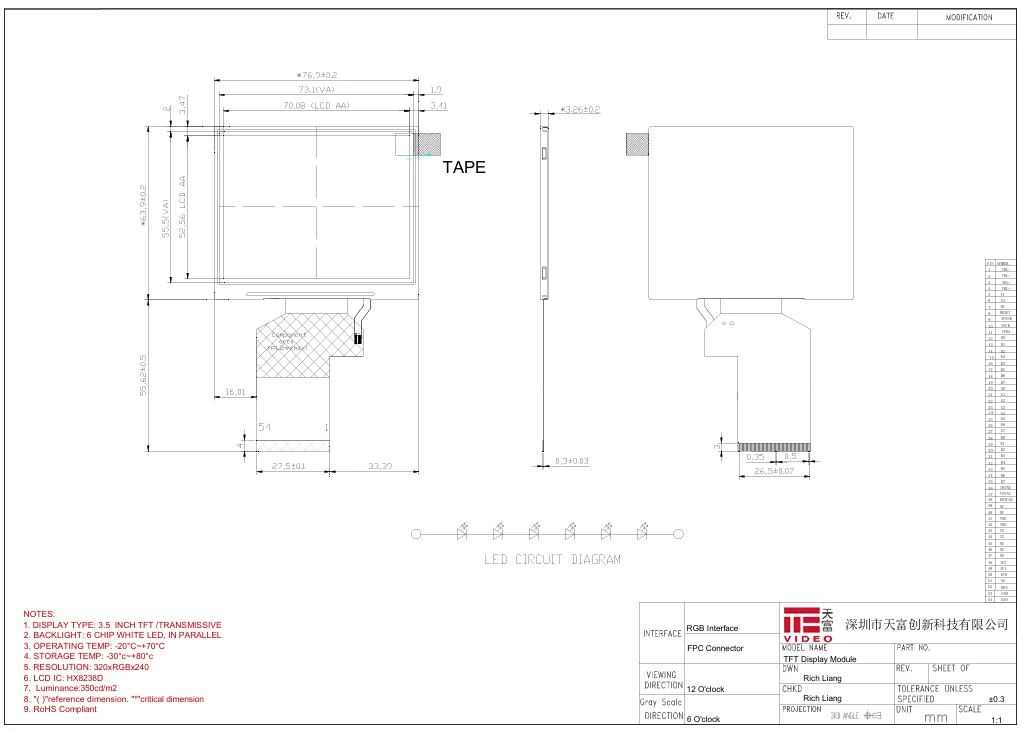

Tianfu ผู้ผลิต LCD ของจีนที่เชี่ยวชาญด้านจอแสดงผลคุณภาพสูง คุ้มค่า และปรับแต่งได้ นำเสนอโมดูลหน้าจอ TN TFT LCD ขนาด 3.5 นิ้ว มาตรฐานอุตสาหกรรม โมดูลนี้ออกแบบมาเพื่อสภาพแวดล้อมที่รุนแรง โดยมีความละเอียด 320×RGB×240, 16.7 ล้านสี และ IC ไดรเวอร์ HX8238D ซึ่งรองรับอินเทอร์เฟซอเนกประสงค์ (RGB 24 บิต, Serial RGB, CCIR601/656) เพื่อการบูรณาการเข้ากับระบบอุตสาหกรรมได้อย่างราบรื่น ข้อมูลจำเพาะที่สำคัญ ได้แก่ ความสามารถในการปรับอุณหภูมิระดับอุตสาหกรรม (การทำงาน -20°C ~ +70°C, การจัดเก็บ -30°C ~ +80°C), ไฟแบ็คไลท์ LED 6 ดวง, อัตราส่วนคอนทราสต์ 350:1 และขนาดที่กะทัดรัด (76.90×63.9×3.26 มม.)

ข้อมูลจำเพาะ

รายละเอียดโมดูลหน้าจอ TFT LCD Tianfu 3.5 '

ไม่ว่าจะใช้ในอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI) มิเตอร์แสดงสถานะ หน้าจออุปกรณ์พกพา หรือเทอร์มินัลการเล่นมัลติมีเดีย โมดูลหน้าจอ TN TFT LCD มาตรฐานอุตสาหกรรมขนาด 3.5 นิ้ว มอบโซลูชันการแสดงผลที่ชัดเจน เสถียร และเชื่อถือได้

1. การควบคุมทางอุตสาหกรรมและระบบอัตโนมัติ

· แผงควบคุม PLC และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักร (HMI)

· เครื่องมือทดสอบแบบมือถือ (มัลติมิเตอร์, ออสซิลโลสโคป)

· แผงการทำงานของหุ่นยนต์อุตสาหกรรม/ระบบอัตโนมัติ

· หน่วยควบคุมระยะไกล (เครน, เครื่องจักรในงานก่อสร้าง)

· เทอร์มินัลการรับและการตรวจสอบข้อมูลแบบพกพา

2. บ้านอัจฉริยะและอินเทอร์เน็ตในทุกสิ่ง (IoT)

· แผงควบคุมบ้านอัจฉริยะ/หน้าจอควบคุมส่วนกลาง

· สวิตช์ติดผนังอัจฉริยะ

· แผงควบคุมเครื่องใช้ในบ้าน (เครื่องปรับอากาศ, เครื่องซักผ้า, ประตูตู้เย็นอัจฉริยะ/เครื่องทำน้ำแข็ง, เครื่องล้างจาน, เตาอบ, เตาอบไอน้ำ, ชุดซักผ้า/อบแห้งฝาหน้า, เครื่องปรับอากาศอัจฉริยะ/ระบบควบคุมอากาศบริสุทธิ์, เครื่องทำน้ำอุ่นอัจฉริยะ)

3. เครื่องใช้ไฟฟ้าและอุปกรณ์เชิงพาณิชย์

· คอนโซลเกมแบบพกพา, กรอบรูปดิจิตอล, เครื่องเล่นดีวีดีแบบพกพา, ลำโพงบลูทูธ/หน้าจอแสดงผลวิทยุ, เครื่อง POS, เครื่องสั่งซื้อ, เครื่องบันทึกเวลา, พจนานุกรมอิเล็กทรอนิกส์, เครื่อง/อุปกรณ์การเรียนรู้เบื้องต้น, คีย์บอร์ดอิเล็กทรอนิกส์, เครื่องอ่านบาร์โค้ดแบบพกพาเชิงพาณิชย์ (เครื่องสั่งซื้อ, เครื่องสแกนบาร์โค้ด)

เหตุใดลูกค้ากว่า 200 รายจึงเลือกเราต่อไป

ข้อดีหลัก

• การออกแบบหลายอินเทอร์เฟซเพื่อความเข้ากันได้สูง

รองรับ RGB แบบขนาน, RGB แบบอนุกรม และ CCIR656/601 พร้อมกัน ทำให้สามารถปรับให้เข้ากับแผนการควบคุมหลักที่แตกต่างกันได้อย่างยืดหยุ่น และลดต้นทุนการปรับฮาร์ดแวร์ของลูกค้า

• การปรับตัวด้านสิ่งแวดล้อมระดับอุตสาหกรรม

มีช่วงอุณหภูมิการทำงานที่ -10°C ~ +60°C และผ่านการทดสอบความน่าเชื่อถือหลายครั้ง รวมถึงการจัดเก็บอุณหภูมิสูง-ต่ำ การหมุนเวียนของอุณหภูมิ การสั่นสะเทือน และ ESD ทำให้เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

• ประสบการณ์ออปติคัลและการสัมผัสที่ปรับให้เหมาะสม

ใช้ฟิล์มเคลือบที่ทนทานต่อวงแหวนนิวตันเพื่อขจัดขอบรบกวนและให้การทำงานแบบสัมผัสราบรื่น ความแข็งพื้นผิวคือ ≥ 3H สำหรับการต้านทานการขีดข่วน เหมาะสำหรับสถานการณ์การทำงานที่มีความถี่สูง

• โครงสร้างทางกลที่แม่นยำและการออกแบบประกอบง่าย

ให้ชุดขนาดหลักหลายชุด รวมถึง AA, OD, VA และโครงยาง ช่วยอำนวยความสะดวกในการเปิดรูโครงสร้างและการออกแบบการเคลือบของลูกค้า และลดความยากในการประกอบ

• การจ่ายแรงดันไฟฟ้ากว้างและการใช้พลังงานต่ำ

มีช่วงอินพุตแรงดันไฟฟ้ากว้าง 2.6V–3.6V โดยมีความไวต่ำต่อความผันผวนของแหล่งจ่ายไฟ เหมาะสำหรับสภาพแวดล้อมที่ใช้แบตเตอรี่หรือแหล่งจ่ายไฟทางอุตสาหกรรม

พันธมิตร LCD ที่เชื่อถือได้ของคุณด้วยประสบการณ์เฉพาะทาง 16 ปี --- Tianfu

เมื่อคุณเปรียบเทียบซัพพลายเออร์หลายราย นอกเหนือจากพารามิเตอร์และราคา เราต้องการถ่ายทอดคุณค่าที่เป็นเอกลักษณ์ของเราในฐานะผู้ผลิตขนาดเล็กและขนาดกลางที่มีประสบการณ์เฉพาะด้านมากกว่า 16 ปีในอุตสาหกรรมจอแสดงผลคริสตัลเหลว การเลือกเราหมายความว่าคุณจะได้รับมากกว่าโมดูลการแสดงผล คุณจะได้รับพันธมิตรระยะยาวที่มั่นคง เชื่อถือได้ และตอบสนองได้ดีในระยะยาว

✅ เรารู้จักผลิตภัณฑ์ของเรา และที่สำคัญกว่านั้น เราเข้าใจความต้องการของคุณ

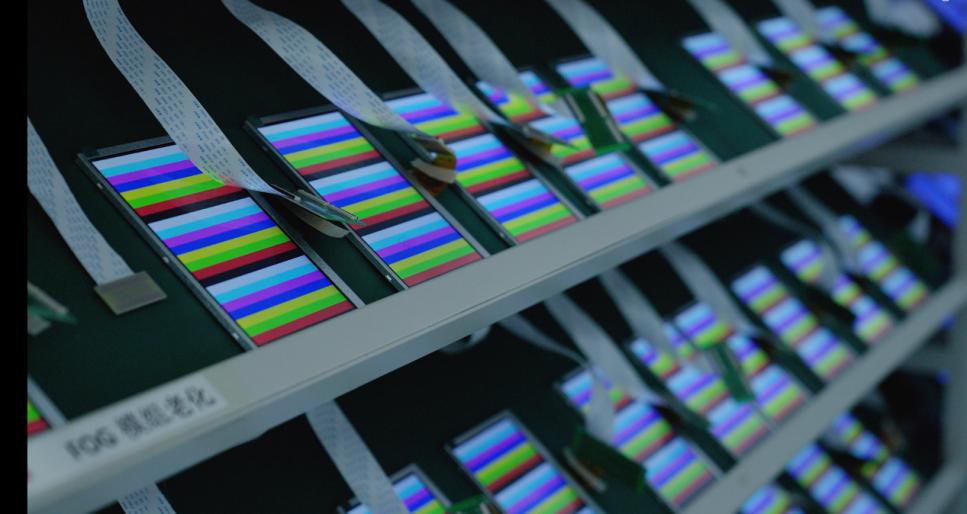

· กระบวนการผลิตที่ได้รับการพิสูจน์แล้ว: ประสบการณ์ที่สะสมมา 16 ปีทำให้เราเชี่ยวชาญเชิงลึกเกี่ยวกับการประยุกต์ใช้ IC ไดรเวอร์แบบคลาสสิก เช่น HX8238D ตั้งแต่การยึดติด COG และการเคลือบฟิล์ม ITO ไปจนถึงการทดสอบอายุและการตรวจสอบ 100% เราได้กำหนดขั้นตอนการผลิตที่สมบูรณ์และมีเสถียรภาพ เพื่อให้มั่นใจว่าทุกโมดูลที่คุณได้รับจะมีประสิทธิภาพ ความน่าเชื่อถือ และความทนทานที่สม่ำเสมอ

· การออกแบบที่กำหนดเป้าหมายตามจุดปวด: ความเข้ากันได้หลายอินเทอร์เฟซของโมดูล (RGB/CCIR) และความทนทานต่ออุณหภูมิกว้างระดับอุตสาหกรรม เป็นผลมาจากการปรับปรุงการออกแบบให้เหมาะสมตามความคิดเห็นของลูกค้าที่กว้างขวาง เราเข้าใจดีว่าลูกค้ากลุ่มเล็กและขนาดกลางต้องการจอแสดงผลที่ "อเนกประสงค์" และทนทาน เพื่อตอบสนองความต้องการที่หลากหลายของหลายโครงการ

✅ ระดับปานกลางของเราหมายถึงการมุ่งเน้นและความยืดหยุ่นที่มากขึ้น

· การตอบสนองและการสื่อสารที่รวดเร็ว: ไม่มีขั้นตอนที่ยุ่งยากตามแบบฉบับขององค์กรขนาดใหญ่ การสอบถามทางเทคนิค การยืนยันข้อมูลจำเพาะ หรือคำขอแก้ไขจะได้รับการจัดการโดยตรงโดยวิศวกรหรือผู้จัดการโครงการที่มีประสบการณ์ โดยเวลาตอบสนองจะวัดเป็นชั่วโมงแทนที่จะเป็นวัน

· การสนับสนุนการปรับแต่งที่ยืดหยุ่น: ไม่ว่าคุณจะต้องการการปรับความยาว FPC, pinout ของอินเทอร์เฟซ, ความสว่างของแบ็คไลท์ หรือการปรับเปลี่ยนรหัสการเริ่มต้นเฟิร์มแวร์เฉพาะชุดเล็กๆ เราก็มีความสามารถในการตอบสนองทางวิศวกรรมที่รวดเร็ว คำสั่งซื้อของคุณจำนวน 500 หน่วยจะได้รับการปฏิบัติด้วยลำดับความสำคัญเดียวกันกับบัญชีหลัก

· คุณค่าที่มุ่งเน้น: เราเชี่ยวชาญในการผลิต TFT และหน้าจอสัมผัสขนาดเล็กถึงขนาดกลาง โดยมีการปรับปรุงกระบวนการทั้งหมดและมาตรการควบคุมคุณภาพโดยมีศูนย์กลางอยู่ที่ธุรกิจหลักนี้ สิ่งที่คุณได้รับคือผลงานของทีมที่ทุ่มเทให้กับสาขาความเชี่ยวชาญที่มุ่งเน้น

✅ เราให้ความสำคัญกับชื่อเสียงของเรา รับประกันคุณภาพที่มีการควบคุมและอุปทานที่มั่นคง

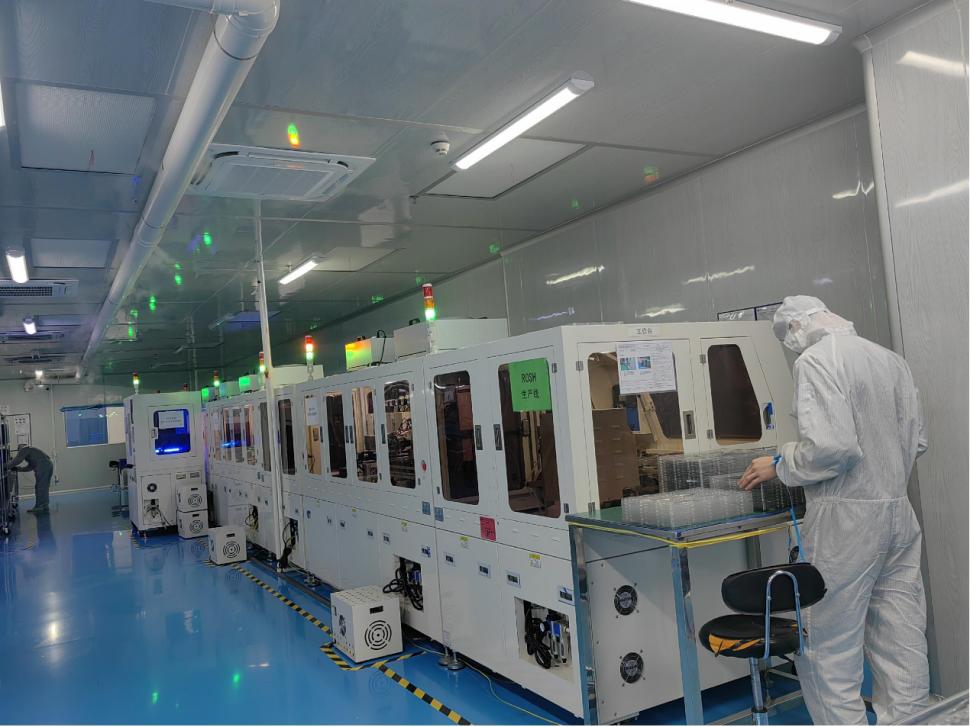

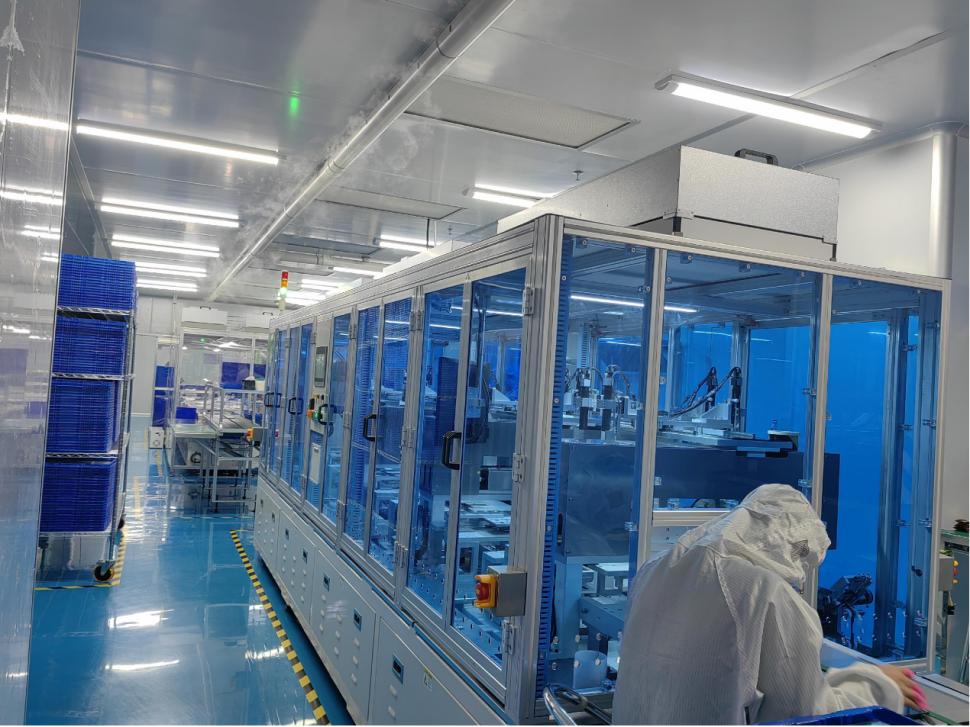

· การจัดการภายในองค์กรแบบครบวงจร: ตั้งแต่การจัดซื้อวัสดุและการจัดวาง SMT ไปจนถึงการประกอบและการทดสอบโมดูล กระบวนการที่สำคัญทั้งหมดจะเสร็จสมบูรณ์ในโรงงานของเราเอง ช่วยให้มั่นใจได้ถึงการติดตามและการควบคุมคุณภาพอย่างเต็มรูปแบบ ช่วยลดความเสี่ยงจากความผันผวนของคุณภาพที่เกิดจากการจ้างบุคคลภายนอก

· ความมุ่งมั่นในการจัดหาระยะยาว: เราตระหนักดีถึงความสำคัญของวงจรชีวิตผลิตภัณฑ์สำหรับโครงการของคุณ สำหรับส่วนประกอบคลาสสิก เช่น HX8238D เราได้จัดทำระบบสินค้าคงคลังที่ปลอดภัยและสามารถรับประกันการจัดหาอย่างต่อเนื่อง ซึ่งสนับสนุนความต้องการในการผลิตในระยะยาวโดยไม่ต้องกังวล

· ความร่วมมือที่โปร่งใส: เรายินดีที่จะจัดเตรียมเอกสารข้อมูลโดยละเอียด รายงานการทดสอบ และแม้กระทั่งการแนะนำกระบวนการ เราเชื่อว่าเมื่อลูกค้ามีข้อมูลในการตัดสินใจซื้อเท่านั้นจึงจะสามารถสร้างความร่วมมือระยะยาวได้

✅ การสนับสนุนก่อนการขายและหลังการขายอย่างครอบคลุม

· รองรับการพัฒนาที่พร้อมใช้งาน: แต่ละโมดูลมาพร้อมกับคำจำกัดความอินเทอร์เฟซที่ชัดเจน รหัสไดรเวอร์ที่ได้รับการตรวจสอบแล้ว (เข้ากันได้กับแพลตฟอร์ม MCU ทั่วไป) และการอ้างอิงแผนผัง ซึ่งช่วยลดเวลาในการดีบักของวิศวกรของคุณได้อย่างมาก

· ความช่วยเหลือในการติดตั้งใช้งานจริง: หากคุณใช้โมดูลของเราเป็นครั้งแรก เราสามารถให้คำแนะนำเกี่ยวกับการบัดกรี ข้อควรระวังในการประกอบ และการทดสอบการทำงานอย่างง่าย ซึ่งจะช่วยให้คุณบรรลุการผลิตจำนวนมากได้อย่างราบรื่น

· การประกันคุณภาพที่เชื่อถือได้: โมดูลทั้งหมดผ่านการทดสอบทางไฟฟ้า 100% และการตรวจสอบความน่าเชื่อถือในการสุ่มตัวอย่างก่อนจัดส่ง และได้รับการสนับสนุนจากการรับประกันคุณภาพ 12 เดือน

โดยสรุป การเลือกเราหมายถึงการเลือกพันธมิตรที่เชื่อถือได้ซึ่งเสนอ:

ผลิตภัณฑ์ที่ได้รับการขัดเกลาโดยประสบการณ์ในอุตสาหกรรม 16 ปี + การตอบสนองที่คล่องตัวต่อความต้องการในการปรับแต่งของคุณในฐานะองค์กรขนาดเล็กและขนาดกลาง + การควบคุมคุณภาพที่เข้มงวดราวกับปกป้องแบรนด์ของเราเอง

เราอาจไม่ใช่ซัพพลายเออร์รายใหญ่ที่สุดในตลาด แต่เรามุ่งมั่นที่จะเป็นคนที่เข้าใจคุณดีที่สุดและมอบความอุ่นใจให้กับคุณมากที่สุด

คำถามที่พบบ่อย

คำถามที่ 1: หน้าจอนี้รองรับฟังก์ชันระบบสัมผัสหรือไม่

ใช่ โมดูลนี้รวมหน้าจอสัมผัสแบบต้านทาน (ฟิล์ม ITO) ที่รองรับการสัมผัสจุดเดียว มีอินเทอร์เฟซแบบต้านทาน 4 สายมาตรฐาน และต้องใช้ชิปควบคุมแบบสัมผัสภายนอกหรือ MCU ที่มี ADC ในตัว

คำถามที่ 2: คุณสามารถจัดหาเวอร์ชันที่มีระบบสัมผัสแบบ capacitive ได้หรือไม่

รุ่นมาตรฐานปัจจุบันมาพร้อมกับระบบสัมผัสแบบต้านทาน สำหรับการสัมผัสแบบ capacitive (รองรับการสัมผัสหลายจุด) โปรดติดต่อเราเพื่อปรับแต่ง

Q3: อะไรคือความแตกต่างระหว่าง CCIR656 และ CCIR601 ในอินเทอร์เฟซ? ฉันควรเลือกอย่างไร?

CCIR656 เป็นรูปแบบสัญญาณซิงค์แบบฝัง (โดยทั่วไปใช้สำหรับสตรีมวิดีโอดิจิทัล) ในขณะที่ CCIR601 เป็นรูปแบบสัญญาณซิงค์แยกต่างหาก หากโปรเซสเซอร์ของคุณส่งสัญญาณวิดีโอ ITU-R BT.656/BT.601 มาตรฐาน (เช่น โปรเซสเซอร์มัลติมีเดียบางตัว) ก็สามารถเชื่อมต่อโดยตรงได้ หากคุณไม่แน่ใจ โปรดระบุโมเดลการควบคุมหลักของคุณ แล้วเราจะช่วยเหลือในการเลือก

คำถามที่ 4: ช่วงอุณหภูมิในการทำงาน -10°C ~ +60°C สามารถขยายให้กว้างขึ้นได้หรือไม่

สินค้ามาตรฐานมีช่วงอุณหภูมินี้ สำหรับข้อกำหนดด้านอุณหภูมิกว้างทางอุตสาหกรรม เช่น -30°C ~ +80°C สามารถพูดคุยถึงการปรับแต่งได้ ซึ่งโดยปกติจะเกี่ยวข้องกับการปรับเปลี่ยนวัสดุคริสตัลเหลวและกระบวนการผลิต

Q5: มีบอร์ดไดรเวอร์หรือบอร์ดอะแดปเตอร์ที่ตรงกันหรือไม่

เราสามารถจัดหาบอร์ดอะแดปเตอร์ RGB และบอร์ดอะแดปเตอร์สัมผัส (รวมถึง IC แบบสัมผัส) เพื่อให้การออกแบบวงจรของคุณง่ายขึ้น โปรดปรึกษาทีมขายของเราสำหรับรายละเอียด

การผลิตและการใช้งานที่เกี่ยวข้อง

คำถามที่ 6: ระดับการป้องกัน ESD ของโมดูลคือเท่าใด

โมดูลนี้ผ่านการทดสอบ ESD ที่ ±8kV (การระบายอากาศ) / ±4kV (การคายประจุจากการสัมผัส) ซึ่งเป็นไปตามข้อกำหนดของสภาพแวดล้อมทางอุตสาหกรรมทั่วไป ขอแนะนำให้ใช้มาตรการต่อสายดินและฉนวนที่เหมาะสมเมื่อออกแบบตัวเรือนผลิตภัณฑ์

คำถามที่ 7: เวลาตอบสนอง 15ms จะทำให้ภาพเบลอหรือไม่

15 มิลลิวินาทีคือเวลาตอบสนองสีเทาถึงสีเทาโดยทั่วไป ซึ่งเพียงพอสำหรับสถานการณ์ส่วนใหญ่ เช่น การควบคุมทางอุตสาหกรรม เครื่องมือวัด และอินเทอร์เฟซแบบโต้ตอบ สำหรับการเล่นวิดีโอความเร็วสูง (เช่น สูงกว่า 30fps) ขอแนะนำให้ประเมินประสิทธิภาพของภาพแบบไดนามิกที่เกิดขึ้นจริง

Q8: ไฟแบ็คไลท์ของโมดูลเชื่อมต่อกันอย่างไร?

ตัวโมดูลเองไม่มีวงจรไดรเวอร์แบ็คไลท์ แต่มีพินแบ็คไลท์ LED (ปกติคือ +3.3V และ GND) คุณต้องเชื่อมต่อแหล่งจ่ายกระแสคงที่ภายนอกหรือวงจรขับแบ็คไลท์ กระแสไฟจะขึ้นอยู่กับการกำหนดค่าแบบอนุกรม-ขนานของไฟแบ็คไลท์ LED (ค่าทั่วไป: ประมาณ 60-100mA)
