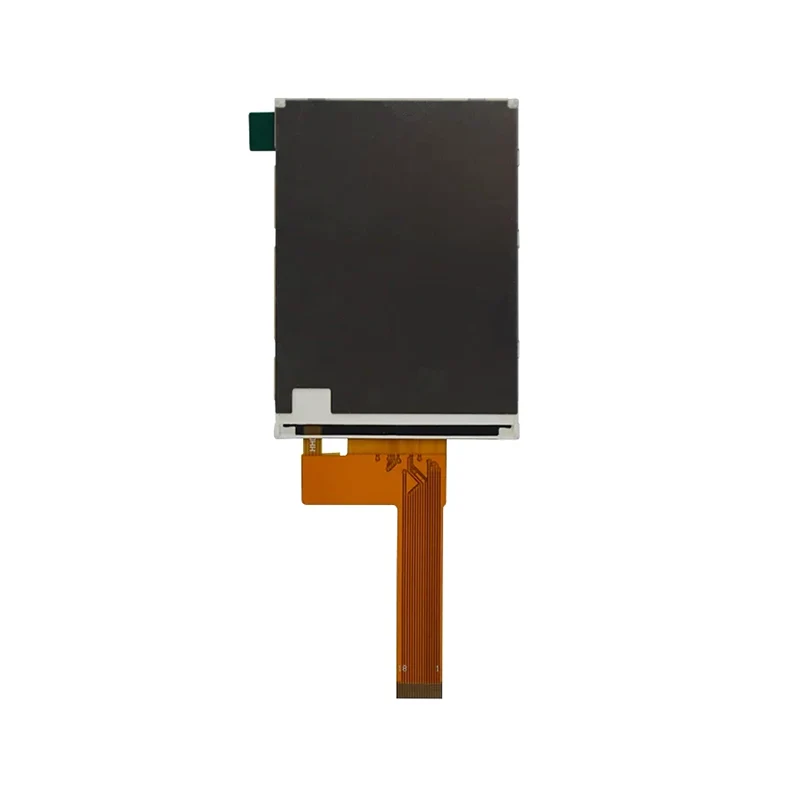

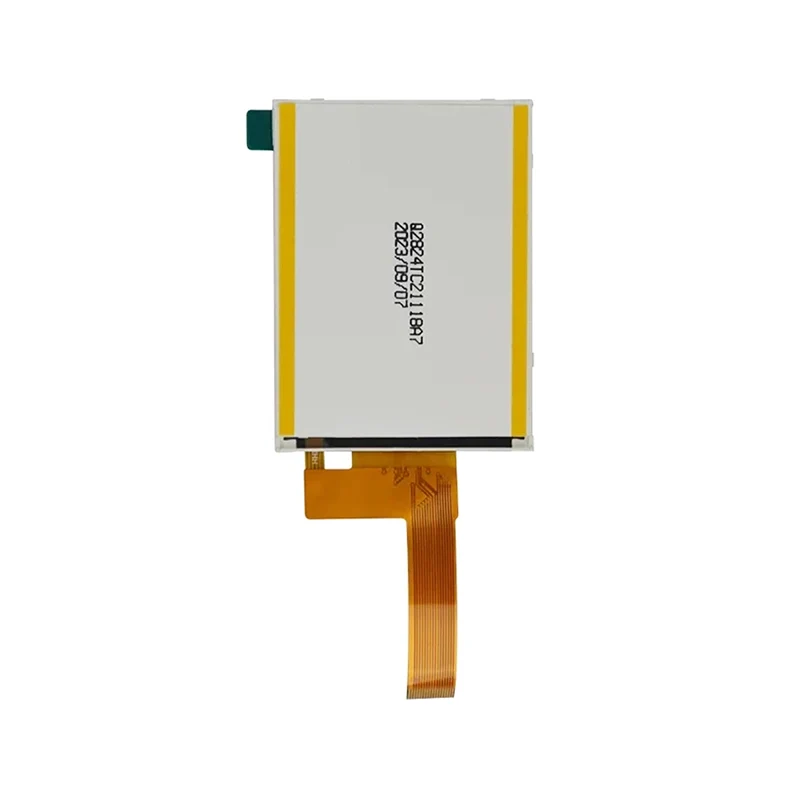

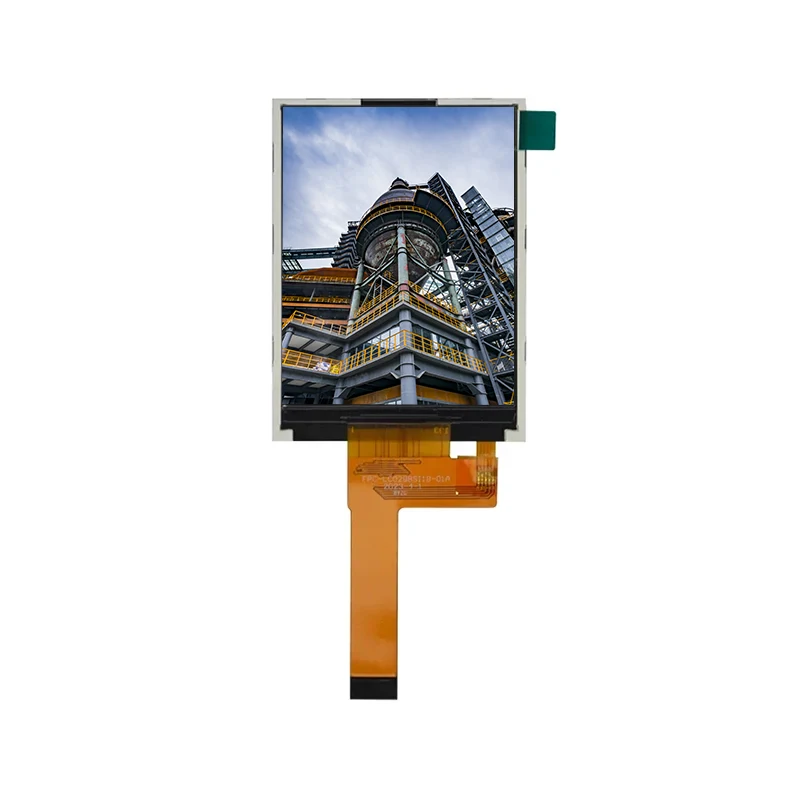

2.8 ' 8 บิตมาตรฐาน TN TFT LCD โมดูลหน้าจอ

Tianfu เป็นซัพพลายเออร์จีนที่เชื่อถือได้ โดยผลิตจอ LCD คุณภาพสูงที่มีราคาถูกและปรับแต่งได้ โมดูลหน้าจอ TN TFT LCD มาตรฐาน 2.8 ฟุต 8 บิต: การทำงานที่ทนทาน -20°C ถึง +70°C (การจัดเก็บ: -30°C ถึง +80°C) พร้อมไดรเวอร์ ST7789V, 262K สี และคอนทราสต์ 500:1 รองรับอินเทอร์เฟซแบบขนาน SPI/RGB/8 บิต มีไฟแบ็คไลท์ LED 4 ดวง (3.2V, 80mA, 280 cd/m²), การตอบสนอง 16ms และดีไซน์กะทัดรัด 50.0×69.20×2.9 มม.

ส่งคำถาม

รายละเอียดสินค้า

2.8 ' 8 บิตมาตรฐาน TN TFT LCD โมดูลหน้าจอส่วนใหญ่จะใช้กับเครื่องใช้ในบ้านอัจฉริยะและความต้องการ LCD เทอร์มินัลข้อมูลอุตสาหกรรม เช่นดังต่อไปนี้:

สมาร์ทโฮมและเครื่องใช้ในบ้าน:

เมนูแสดงเครื่องชงกาแฟ หม้อหุงข้าวอัจฉริยะ เตาอบอเนกประสงค์ เครื่องซักผ้า หุ่นยนต์ดูดฝุ่น ฯลฯ

เครื่องฟอกอากาศและตัวควบคุมระบบอากาศบริสุทธิ์แสดงข้อมูลแบบเรียลไทม์

แผงควบคุมติดผนังในตัวและหน้าจอแสดงผลเฉพาะสำหรับเกตเวย์อัจฉริยะ

อุปกรณ์อุตสาหกรรมและมือถือ:

หน้าจอแสดงผลข้อมูลสำหรับ PDA แบบมือถือ, เครื่องตรวจจับทางอุตสาหกรรม, มิเตอร์ไฟฟ้า, เครื่อง POS แบบพกพา ฯลฯ

อุปกรณ์ตรวจสอบทางการแพทย์แบบพกพา:

หน้าจอแสดงผลข้อมูลสำหรับเครื่องตรวจสัญญาณชีพ เครื่องบันทึก ECG แบบพกพา ฯลฯ

ข้อดีของโมดูลหน้าจอ TN TFT LCD มาตรฐาน 2.8 '8 บิต:

1. ความเข้ากันได้หลายอินเทอร์เฟซ: รองรับโหมดอินเทอร์เฟซ 4 โหมดเข้ากันได้กับชิปควบคุมหลักที่แตกต่างกัน

2. การทำงานของแรงดันไฟฟ้ากว้าง: แรงดันไฟฟ้าลอจิก 2.5–3.6V เข้ากันได้กับระบบกระแสหลัก 3.3V

3. แสงพื้นหลังความสว่างสูง: ความสว่างทั่วไป 280 cd/m² ทำให้มั่นใจในการมองเห็นที่ยอดเยี่ยมทั้งในร่มและกลางแจ้ง

4. การทำงานที่อุณหภูมิกว้าง: ช่วงอุณหภูมิในการทำงานตั้งแต่ -20°C ถึง +70°C เหมาะสำหรับสภาพแวดล้อมที่รุนแรง

ข้อกำหนดรายการ

ประเภทการแสดงผล	2.8" TFT-LCD (ปกติสีขาว, ตัวส่งสัญญาณ)
ปณิธาน	240×320 พิกเซล (กราฟิกดอทเมทริกซ์)
พื้นที่ใช้งาน	43.20 มม. (กว้าง) × 57.60 มม. (สูง)
ไดร์เวอร์ไอซี	ST7789V
แรงดันลอจิก (VCC)	2.5–3.6V (ประเภท 3.3V)
แรงดันไฟฟ้าขาเข้า (VIL/VIH)	ต่ำ: GND–0.2×VCC / สูง: 0.8×VCC–VC
การกำหนดค่าแบ็คไลท์	ไฟ LED สีขาว 4 ดวงในแบบขนาน (80mA 3.2V)
ความสว่างของแบ็คไลท์	250–300 cd/m² (ปกติ 280 cd/m²)

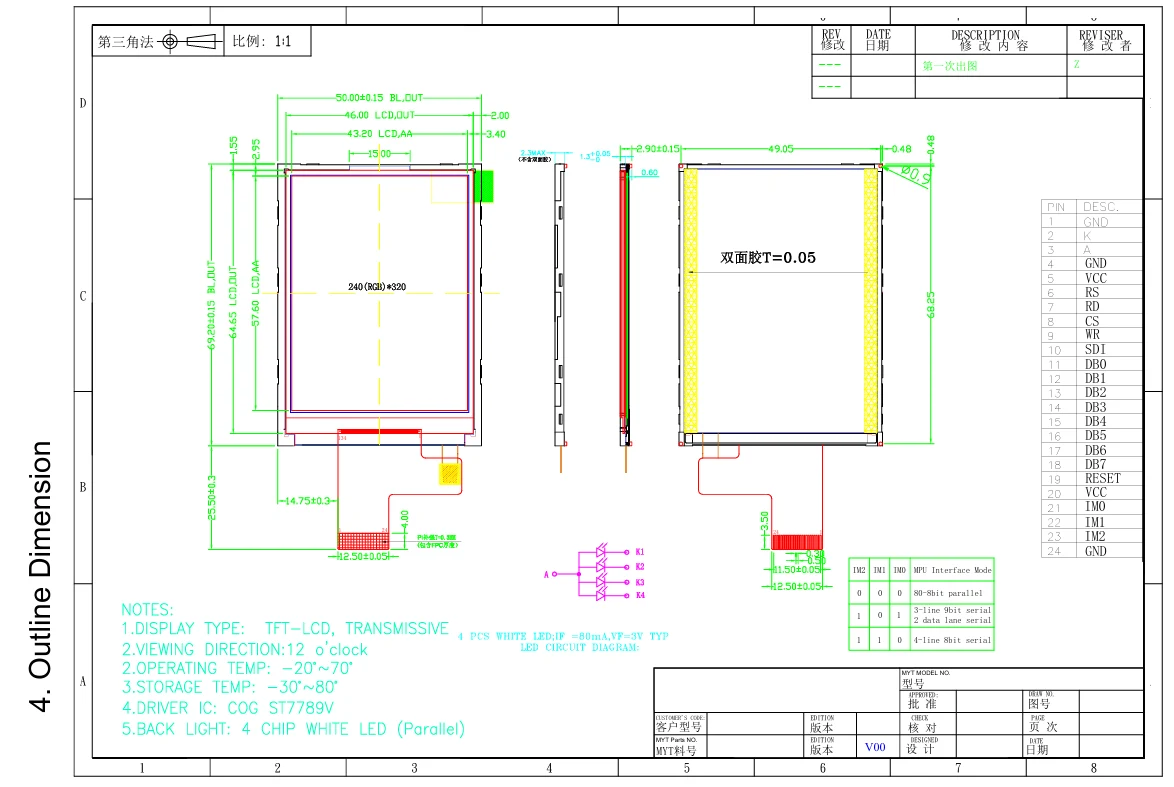

ขนาดเค้าร่าง	50.0 มม. (กว้าง) × 69.20 มม. (ส) × 2.9 มม. (ล)
อุณหภูมิในการทำงาน	-20°C ถึง +70°C (สูงสุด 90% RH)
อุณหภูมิในการจัดเก็บ	-30°C ถึง +80°C (สูงสุด 80% RH)
อัตราส่วนความคมชัด	500:1 (ทั่วไป)
เวลาตอบสนอง	16ms (ทั่วไป)
มุมมอง	- แนวนอน: ±45° (CR≥10) - แนวตั้ง (บน/ล่าง): 50°/20° (CR≥10)
ขอบเขตสี (CIE 1931)	สีขาว: (0.301x, 0.337y) สีแดง: (0.621x, 0.332y) สีเขียว: (0.294x, 0.577y) สีฟ้า: (0.141x, 0.157y)
การส่งผ่าน	6.4% (ทั่วไป)
ประเภทอินเทอร์เฟซ	- MCU แบบขนาน 8 บิต (ไทม์มิ่ง 8080) - อนุกรม 9 บิต 3 บรรทัด - อนุกรมข้อมูล 2 เลน - อนุกรม 8 บิต 4 บรรทัด

รายละเอียด

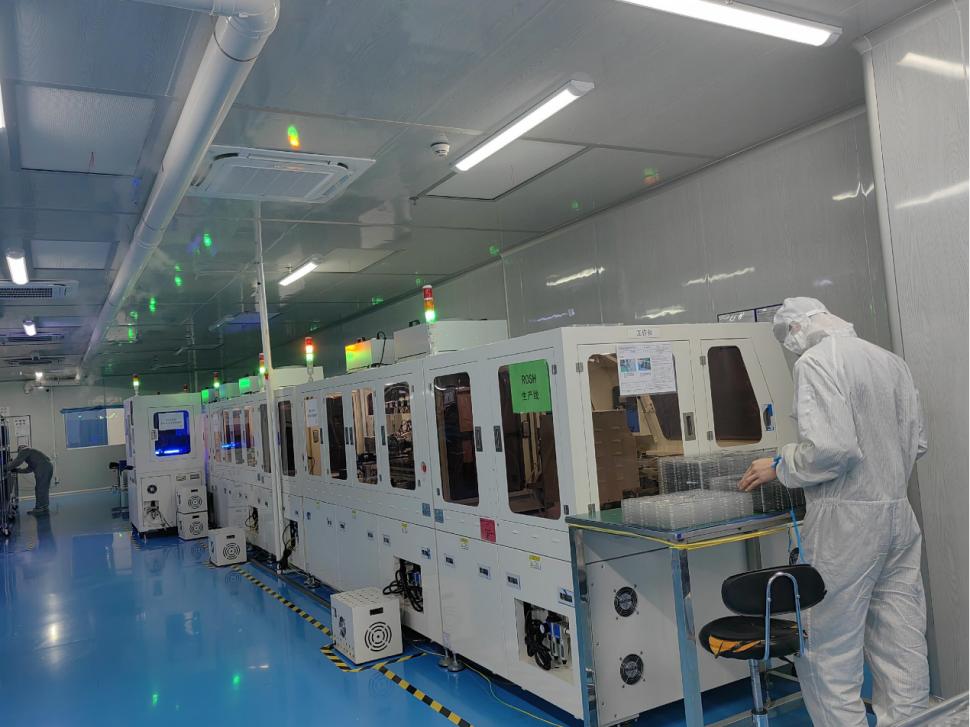

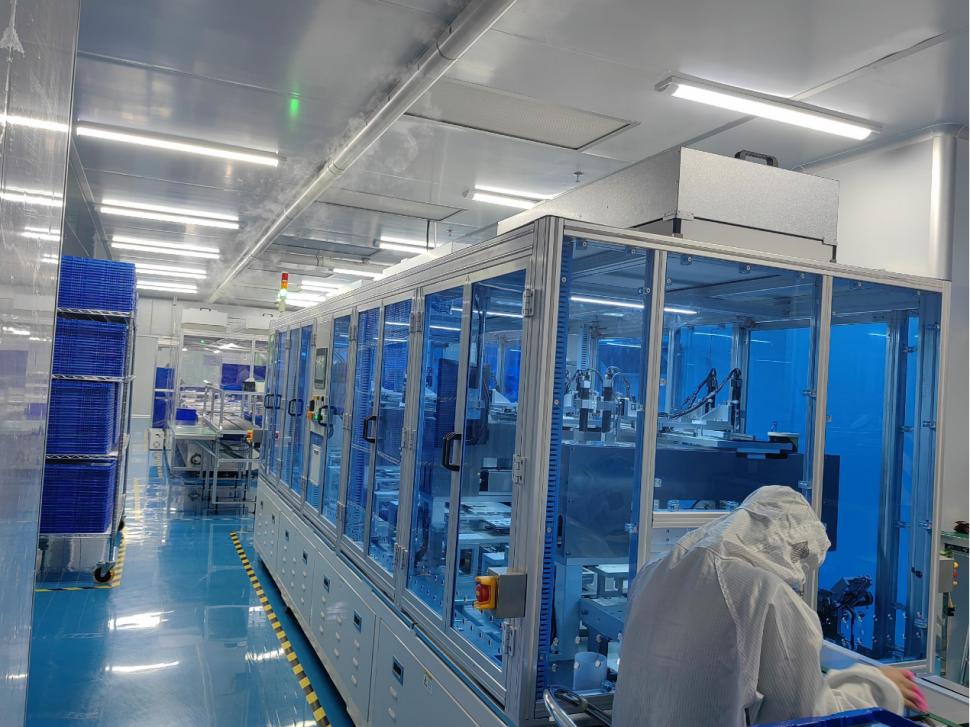

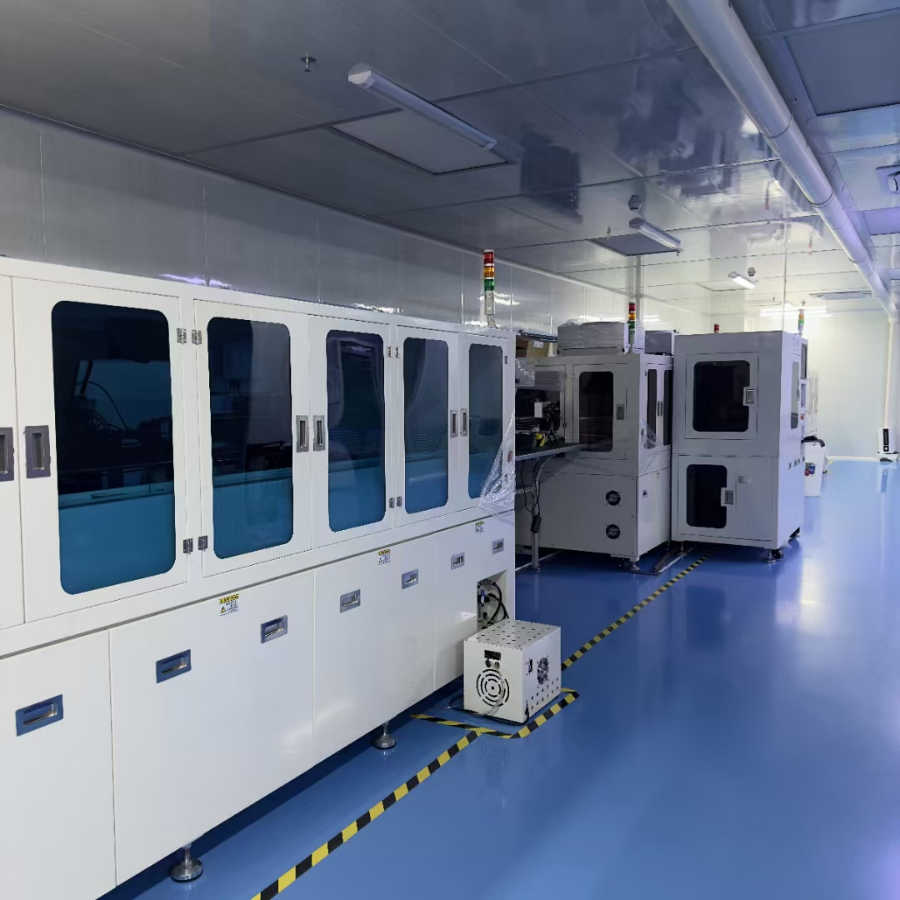

เราตรวจสอบจอแสดงผล LCD ทุกจอด้วยความแม่นยำที่พิถีพิถันและแน่วแน่ใน Tianfu มาตรฐานการควบคุมคุณภาพ

การตรวจสอบวัสดุขาเข้าอย่างเข้มงวด: ไอซี แผงกระจก LCD และส่วนประกอบแบ็คไลท์ทั้งหมดได้มาจากซัพพลายเออร์ที่มีคุณสมบัติเหมาะสม

การทดสอบแบบเต็มกระบวนการ: จอแสดงผลแต่ละจอผ่านการทดสอบการเปิดเครื่อง การตรวจสอบความสม่ำเสมอของสี และการตรวจสอบจุดเสีย

การทดสอบอายุ: ดำเนินการสุ่มตัวอย่างสำหรับการทดสอบการทำงานต่อเนื่องเป็นเวลา 72 ชั่วโมง

การทดสอบความสามารถในการปรับตัวต่อสิ่งแวดล้อม: การทดสอบวงจรอุณหภูมิ การทดสอบความชื้น และการทดสอบการสั่นสะเทือน

ข้อมูลจำเพาะด้านความน่าเชื่อถือ

ช่วงอุณหภูมิในการทำงาน: -20°C ถึง +70°C (ความชื้นสัมพัทธ์ ≤ 90%)

ช่วงอุณหภูมิในการจัดเก็บ: -30°C ถึง +80°C (ความชื้นสัมพัทธ์ ≤ 80%)

ความแข็งแรงทางกล: ความแข็งพื้นผิวแผง ≥ 3H พร้อมการออกแบบป้องกันรอยขีดข่วน

คำชี้แจงการปฏิบัติตามข้อกำหนด

ผลตอบรับจากลูกค้าของเรา

คำติชมของนักพัฒนา

"ชิปไดรเวอร์ ST7789V ของหน้าจอ 2.8 นิ้วนี้มีความเข้ากันได้ดีเยี่ยม และได้รับการสนับสนุนจากไลบรารีโอเพ่นซอร์สมากมาย เรานำมาใช้กับโครงการแผงควบคุมบ้านอัจฉริยะของเรา กระบวนการเริ่มต้นนั้นตรงไปตรงมา และอัตราการรีเฟรชนั้นตรงตามข้อกำหนดการโต้ตอบของ UI อย่างสมบูรณ์"

รีวิวผู้ใช้ในอุตสาหกรรม

"หลังจากใช้งานในสภาพแวดล้อมทางอุตสาหกรรมเป็นเวลา 6 เดือน จอแสดงผลจะรักษาเสถียรภาพที่โดดเด่น ประสิทธิภาพในช่วงอุณหภูมิที่กว้างช่วยให้มั่นใจได้ถึงการทำงานที่เชื่อถือได้ตลอดฤดูกาลต่างๆ ในเวิร์กช็อป และความสว่างของแบ็คไลท์ก็เพียงพอสำหรับการมองเห็นที่ชัดเจนแม้ในสภาพที่มีแสงจ้า"
