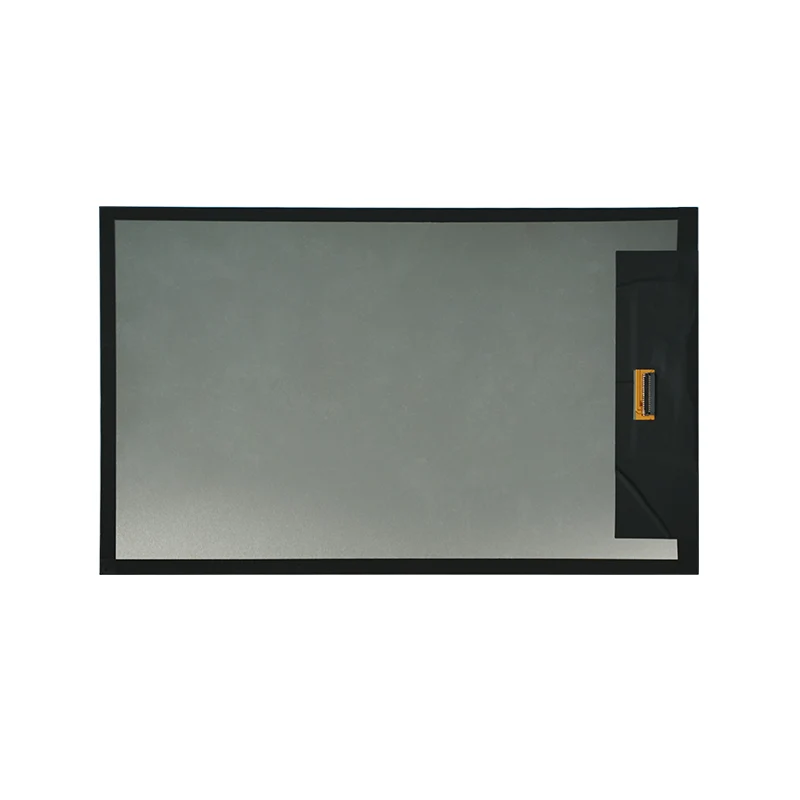

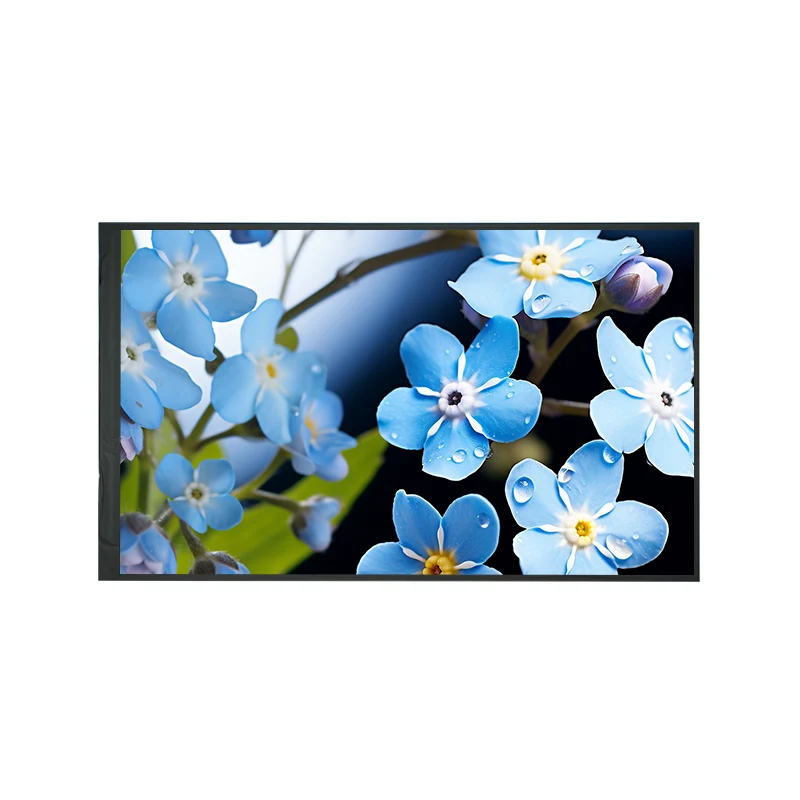

8.0 'IPS HD HD TFT LCD Display Module

ประเภทแสดง

8.0 นิ้ว Transmissive A-Si TFT-LCD (เทคโนโลยี IPS)

ปณิธาน

800 (RGB) × 1280 (WXGA)
สี 16.7 ม.

รายละเอียดพิกเซล

•พิกเซลพิกเซล: 44.85 μm (h) × 134.55 μm (V)
•การจัดเรียง: แถบแนวตั้ง RGB

แสดงประสิทธิภาพ

• Luminance: 280 CD/M² (Typ.)
•อัตราส่วนความคมชัด: 1200: 1 (พิมพ์)
•เวลาตอบสนอง: 30ms (Typ.)
•มุมมอง: 80 ° (h/v)

ข้อกำหนดด้านพลังงาน

•อุปทานแบบอะนาล็อก (VCI): 2.5–4.8V
•การจัดหาอินเทอร์เฟซ (IOVCC): 1.65–3.6V
•กระแสไฟแบ็คไลท์: 140ma (พิมพ์)
•ความทนทานต่อลำดับพลังงาน: 120ms (โหมด SLPOUT)

ส่วนต่อประสาน

•พิมพ์: MIPI DSI (โหมดวิดีโอเท่านั้น)
•การกำหนดค่า: 4 Data Lanes + 1 Clock Lane
•ไดรเวอร์ IC: JD9365DA
•รีเซ็ตตรรกะ: PIN rst ที่ใช้งานอยู่ต่ำ

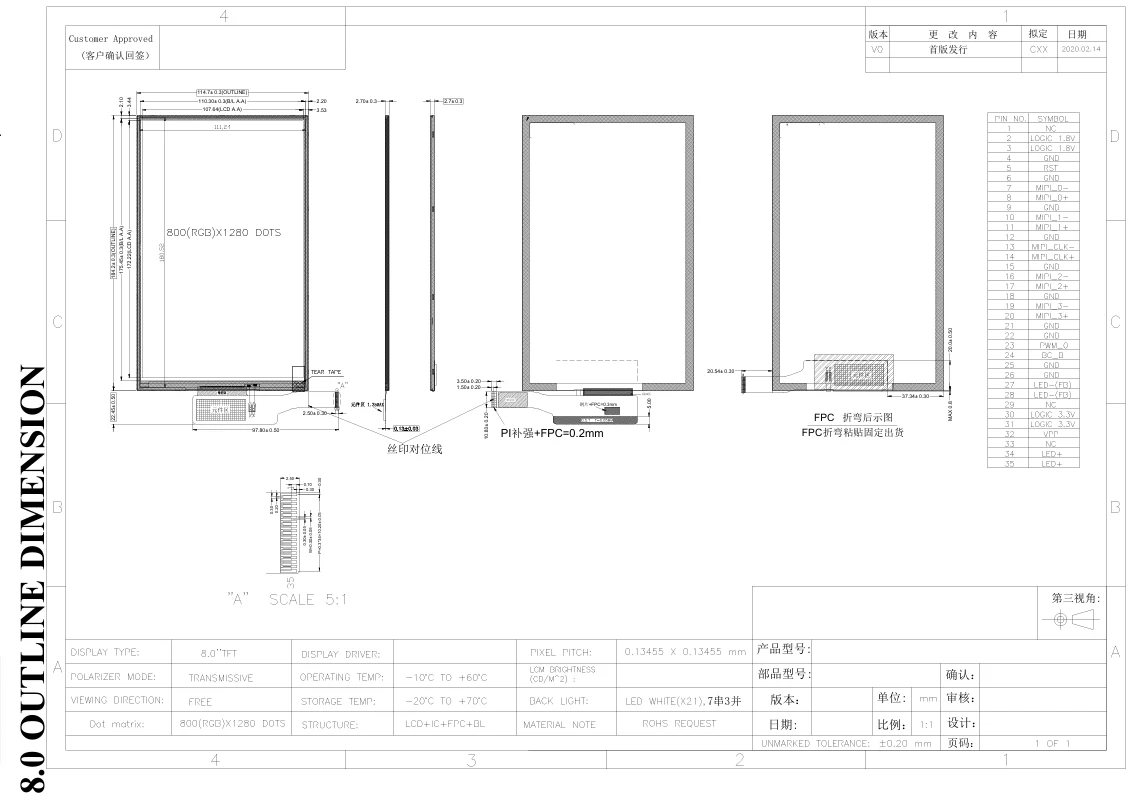

คุณสมบัติเชิงกล

•ขนาด: 114.7 × 184.2 × 2.7 มม. (L × W × H)
•พื้นที่ใช้งาน: 107.64 × 172.22 มม.
•น้ำหนัก: TBD (Typ.)

การทดสอบความน่าเชื่อถือ

•อุณหภูมิปฏิบัติการ: -20 ° C ถึง +60 ° C
•การจัดเก็บอุณหภูมิ: -30 ° C ถึง +70 ° C
•ความชื้น: 90% RH ที่ 60 ° C (96hrs)
•การกระแทกด้วยความร้อน: 30 รอบ (-20 °C↔+80 ° C)

หน่วยแบ็คไลท์

•พิมพ์: LED เดี่ยว (ด้านข้าง)
•แรงดันไปข้างหน้า: 9.6V (พิมพ์)
•อายุการใช้งาน: TBD
•การควบคุม: PWM หรี่ผ่าน PIN 23
