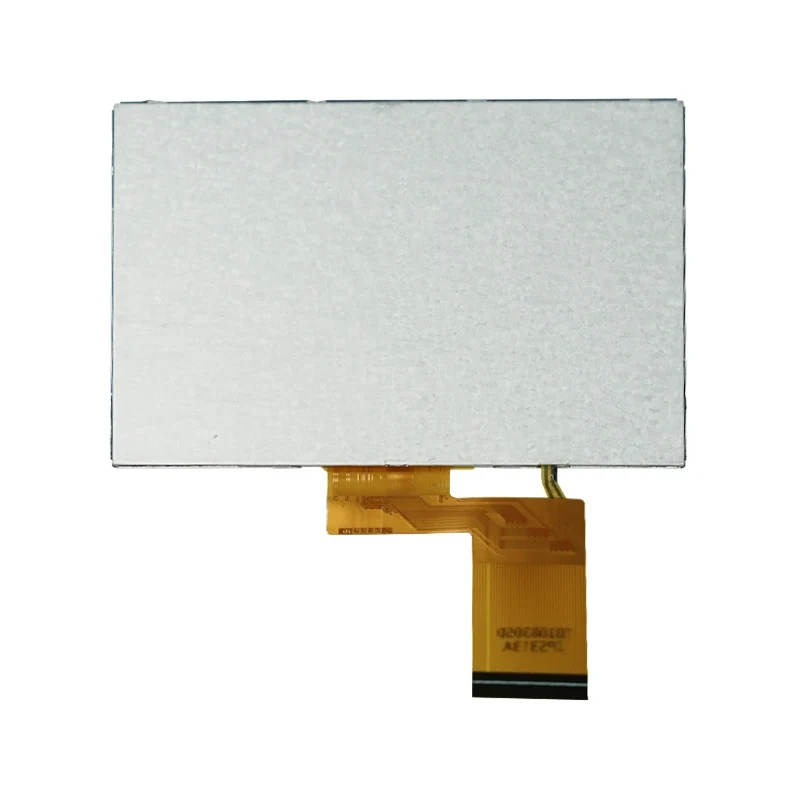

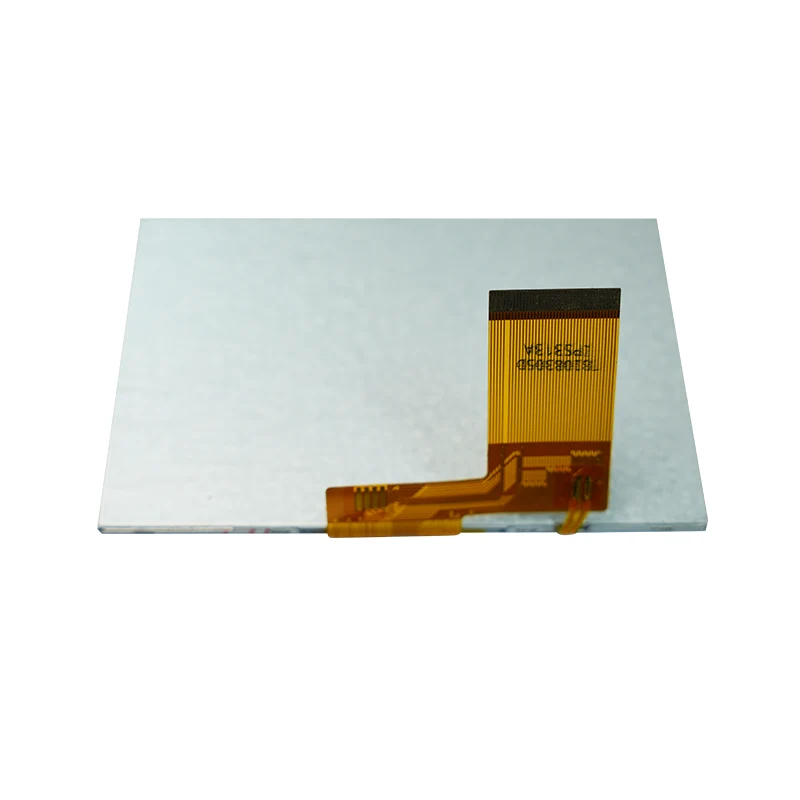

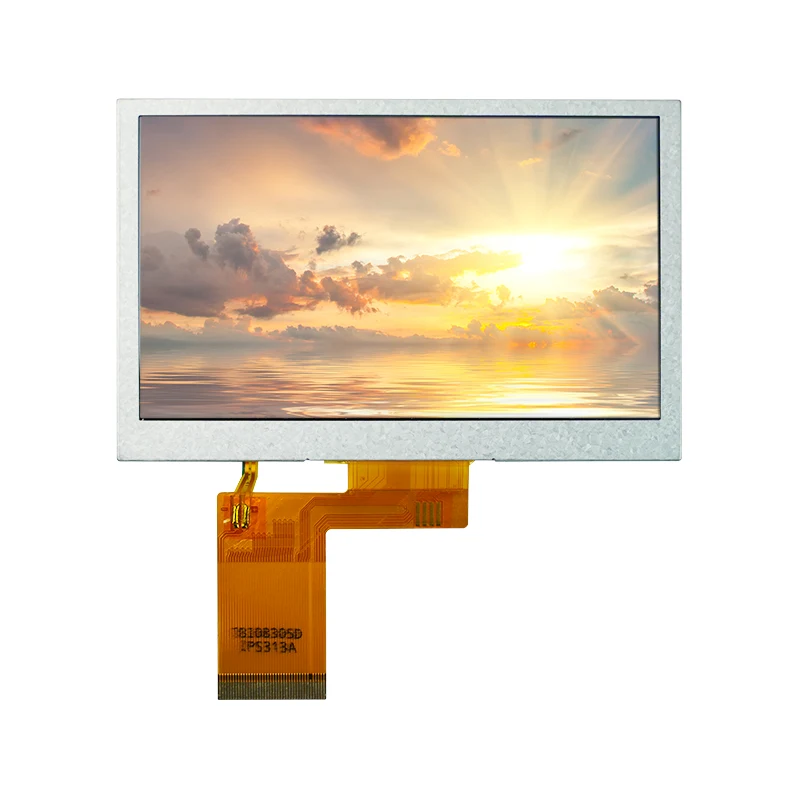

4.3 '' โมดูลจอแสดงผล LCD อุตสาหกรรม HDMI TFT

ข้อกำหนดหลัก

ขนาดแสดง

4.3 นิ้ว TFT-LCD

ปณิธาน

480 × RGB × 272

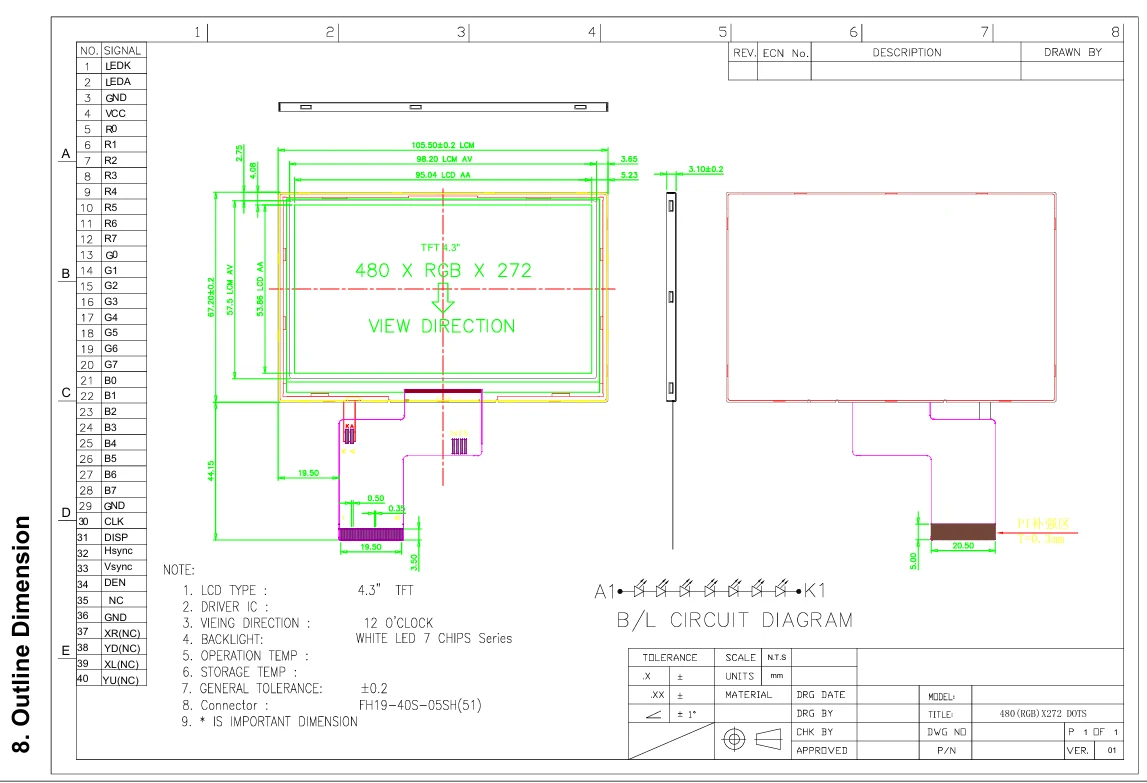

พื้นที่ใช้งาน

95.04 มม. (W) × 53.86 มม. (h)

พิทช์พิกเซล

0.198 มม. (h) × 0.198 มม. (W)

โหมดแสดงผล

ปกติสีขาวส่งผ่าน

ไดรเวอร์ IC

ili6485

พารามิเตอร์ไฟฟ้า

แหล่งจ่ายไฟ (VDD)

3.2V (ทั่วไป)

แรงดันไฟฟ้าลอจิก (will/vih)

ต่ำ: 0–0.64V / สูง: 2.56–3.2V

นำแรงดันไปข้างหน้า

18.9V -23.8V (21.4V Typ)

กระแสไฟ LED

20ma (ทั่วไป)

ประสิทธิภาพทางแสง

ความส่องสว่าง

160–200 cd/m² (180 ประเภท)

อัตราส่วนความคมชัด

500: 1–700: 1

มุมมอง (h/v)

60 ° –70 ° / 45 ° –60 ° (CR> 10)

ขอบเขตสี

45% –50% (CIE1931)

เวลาตอบสนอง

20–30ms (ประเภท 25ms)

การจัดอันดับสิ่งแวดล้อม

อุณหภูมิปฏิบัติการ

-10 ° C ถึง 60 ° C

อุณหภูมิที่เก็บข้อมูล

-20 ° C ถึง 70 ° C

ความชื้น

10% –90% rh

อายุการใช้งานแบ็คไลท์

15,000–20,000 ชั่วโมง

อินเทอร์เฟซและความน่าเชื่อถือ

ประเภทอินเตอร์เฟส

RGB 24 บิตขนาน

หมุดสำคัญ

LEDK/LED, HSYNC/VSYNC, ข้อมูล 24 × RGB

การทดสอบช็อตความร้อน

-20 °C↔ 60 ° C, 25 รอบ

การทดสอบการสั่นสะเทือน

50Hz, แอมพลิจูด 2 ซม., แกน x/y/z
