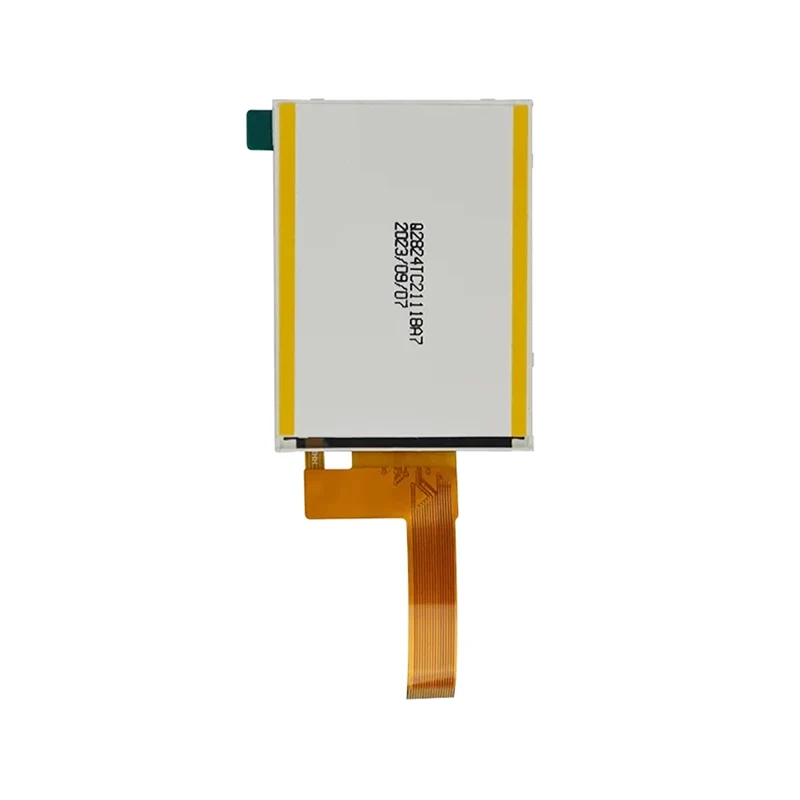

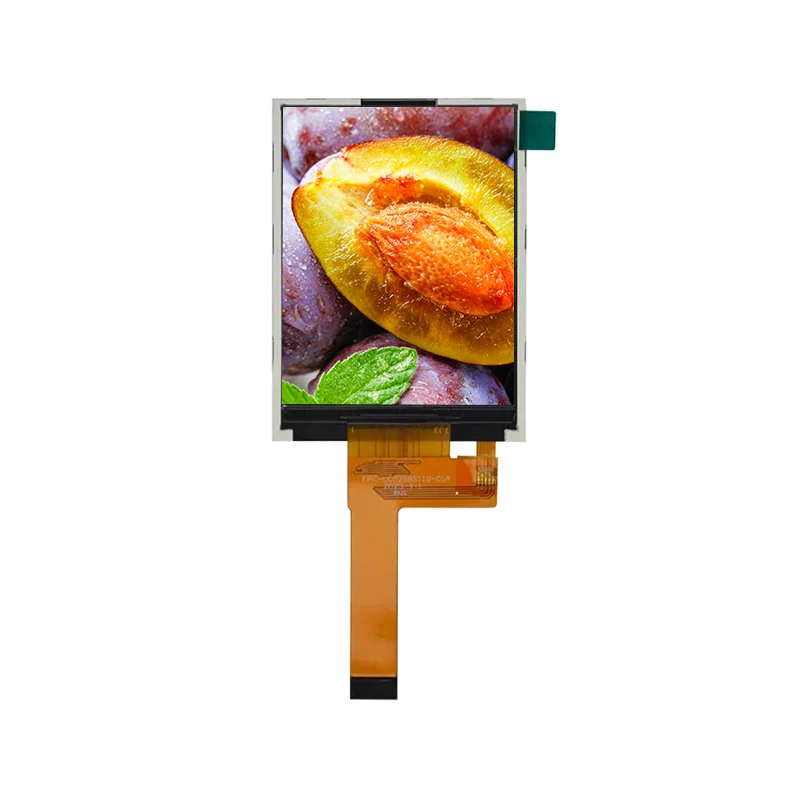

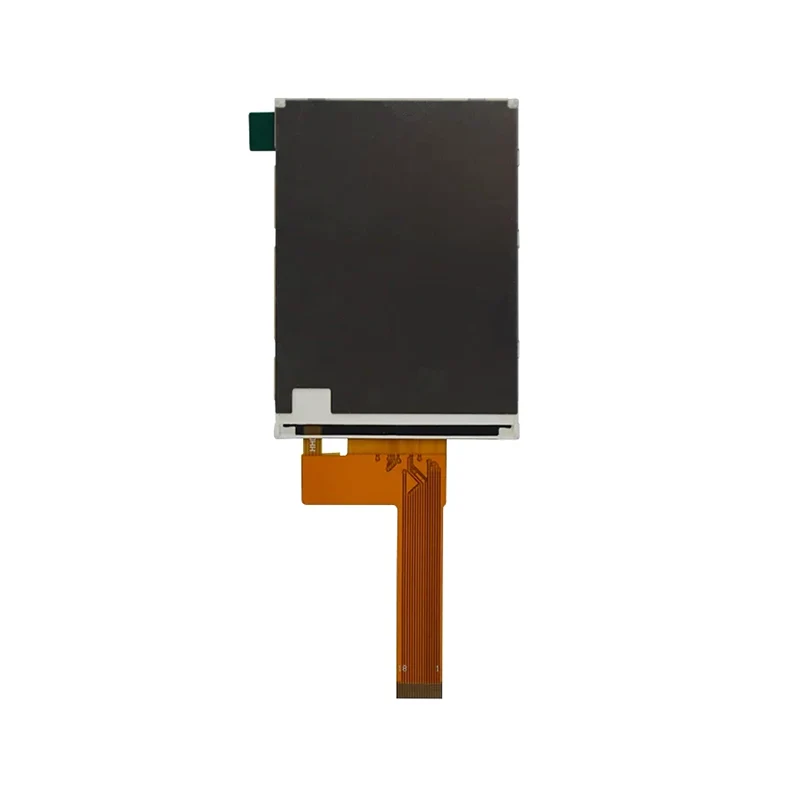

โมดูลจอแสดงผล TFT LCD อัจฉริยะแบบส่งผ่านขนาด 2.8 นิ้ว

ในฐานะซัพพลายเออร์ชั้นนำของจีน Tianfu รับประกันคุณภาพสูงและราคาถูกสำหรับการผลิต LCD แบบกำหนดเอง Tianfu 2.8' โมดูลจอแสดงผล TFT LCD อัจฉริยะแบบส่งผ่าน HMI: ความละเอียด 240×RGB×320, 65K/262K สี, ระยะพิทช์พิกเซล 0.153 มม. ขับเคลื่อนโดย ILJ9341/ST7789 พร้อมอินเทอร์เฟซ MCU 8/16 บิต ทำงานที่อุณหภูมิ -20°C~+70°C (การเก็บรักษา: -30°C~+80°C) มีไฟแบ็คไลท์ LED 4 ดวง (สูงสุด 80mA), คอนทราสต์ 300:1, มุมมองการมองเห็น 65° การออกแบบที่ใช้พลังงานต่ำ: ลอจิก 2.5-3.3V และ 1.65-3.3V I/O

ส่งคำถาม

รายละเอียดสินค้า

คุณสมบัติผลิตภัณฑ์หลัก:

ประสิทธิภาพการมองเห็นความละเอียดสูง: พื้นที่แสดงผลที่ใช้งานอยู่ 43.20 × 63.35 มม. พร้อมความหนาแน่นของพิกเซลที่แม่นยำสำหรับการสร้างรายละเอียดที่คมชัด

1.ความเข้ากันได้หลายแรงดันไฟฟ้า: แรงดันไฟฟ้าลอจิก 2.5–3.3V และแรงดันไฟฟ้า I/O 1.65–3.3V เข้ากันได้กับแพลตฟอร์มควบคุมหลักต่างๆ

2.ช่วงอุณหภูมิการทำงานกว้าง: ทนต่ออุณหภูมิ -20°C ถึง 70°C เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่รุนแรง

3.การออกแบบการใช้พลังงานต่ำ: ไฟแบ็คไลท์ติดตั้ง LED แบบขนาน 4 ดวง โดยมีกระแสสูงสุดเพียง 80mA

4.ฟังก์ชั่น Plug-and-Play: การออกแบบอินเทอร์เฟซมาตรฐานช่วยลดความยุ่งยากในการบูรณาการและลดรอบการพัฒนาให้สั้นลง

ข้อมูลจำเพาะของโมดูลจอแสดงผล LCD

ประเภทโมดูล	2.8’ TFT ปกติเป็นสีขาว
ปณิธาน	240×RGB×320
อินเทอร์เฟซ	เอ็มซียู 8/16บิต
โหมดการแสดงผล	TFT แบบส่งผ่าน
ไอซีไดรเวอร์	ILJ9341 / ST7789
แสงไฟ	ไฟ LED 4 ดวงแบบขนาน (สูงสุด 80mA)

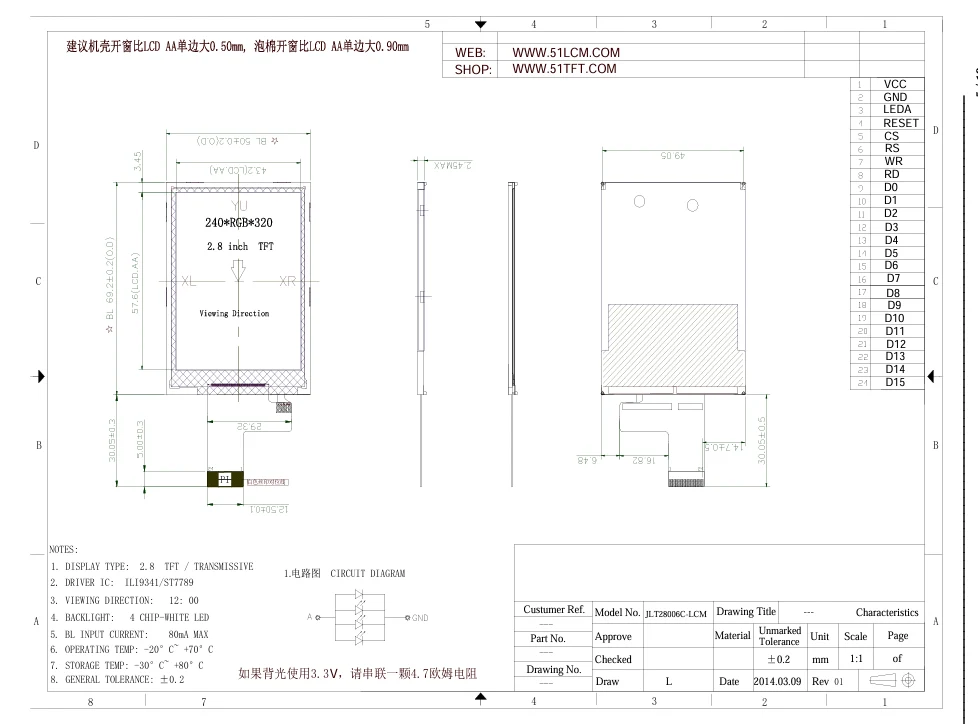

ขนาดเครื่องกล	50.0×69.2×2.45 มม
พื้นที่ใช้งาน	43.20×63.35 มม
สนามพิกเซล	0.153(ส) × 0.153(วี) มม
อุณหภูมิในการทำงาน	-20°ซ ~ +70°ซ
อุณหภูมิในการจัดเก็บ	-30°ซ ~ +80°ซ
อัตราส่วนความคมชัด	300 (แบบ)
เวลาตอบสนอง	30ms (เพิ่มขึ้น) / 30ms (ฤดูใบไม้ร่วง)
มุมมอง	65° (ประเภท) ทิศทาง 12 นาฬิกา
แผงสัมผัส	ไม่มี
แรงดันลอจิก (VDD)	2.5–3.3V (ประเภท 2.8V)
แรงดันไฟฟ้า I/O (IOVCC)	1.65–3.3V (ประเภท 1.8V)

รายละเอียด

ด้วยขนาดที่กะทัดรัด (50.0×69.2×2.45 มม.) และอินเทอร์เฟซมาตรฐาน โมดูลแสดงผล Smart HMI TFT LCD ขนาด 2.8 นิ้ว ให้เอาต์พุตภาพที่เสถียรและเชื่อถือได้ ไม่ว่าจะแสดงข้อมูลแบบเรียลไทม์ อินเทอร์เฟซผู้ใช้ กราฟิก หรือรูปภาพ เป็นตัวเลือกที่เหมาะสำหรับอุปกรณ์พกพา แผงควบคุมทางอุตสาหกรรม จอเทอร์มินัลสมาร์ทโฮม เครื่องมือทางการแพทย์ และอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรขนาดเล็ก ดังต่อไปนี้:

การควบคุมทางอุตสาหกรรมและระบบอัตโนมัติ

แผง HMI อุตสาหกรรม: การตรวจสอบสายการผลิต การแสดงสถานะอุปกรณ์

เครื่องมือทดสอบและวัด: ส่วนต่อประสานการแสดงผลสำหรับออสซิลโลสโคปแบบมือถือ เครื่องวิเคราะห์สเปกตรัม

เทอร์มินัลควบคุม PLC: หน่วยแสดงผลสำหรับการควบคุมอัตโนมัติในโรงงาน

เครื่องใช้ไฟฟ้าและอุปกรณ์อัจฉริยะ

อุปกรณ์การแพทย์แบบพกพา: เครื่องวัดสัญญาณชีพแบบมือถือ, เครื่องวัดออกซิเจนในเลือดแบบมือถือ, อุปกรณ์ ECG, จอภาพแบบพกพา

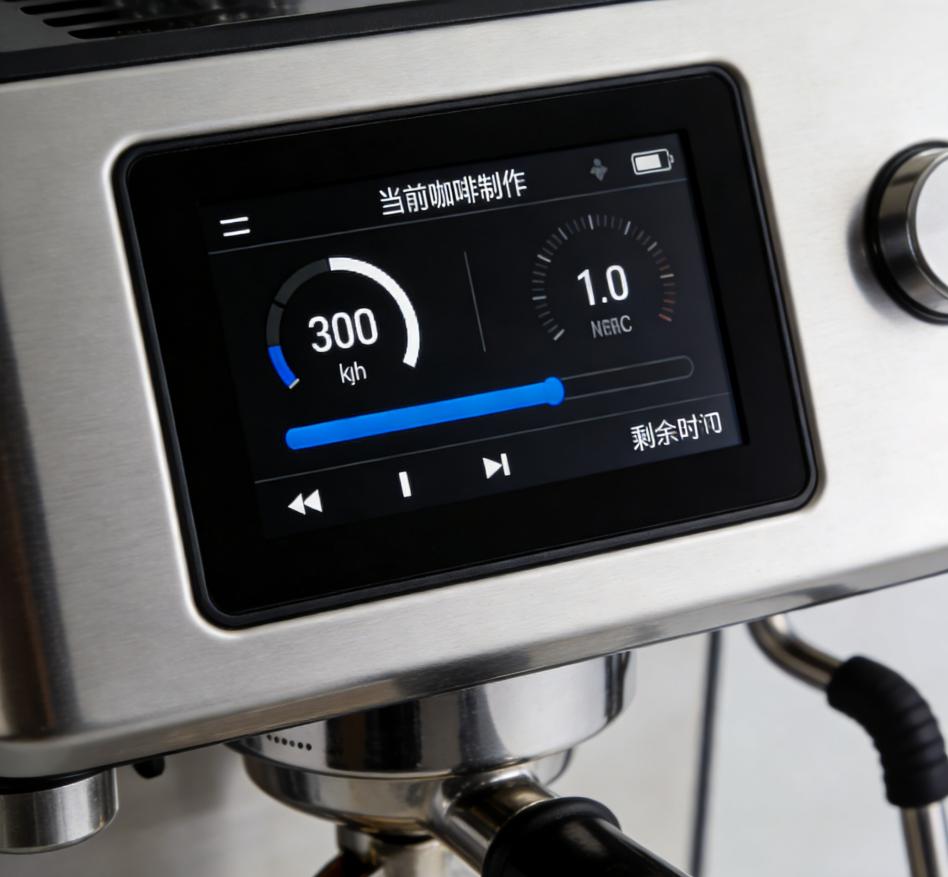

เครื่องใช้ในบ้านอัจฉริยะ: แผงเทอร์โมสตัท ระบบรักษาความปลอดภัยแสดงเทอร์มินัล เมนูแสดงเครื่องชงกาแฟ เตาอบ เครื่องซักผ้า เครื่องทำขนมปัง ฯลฯ

จอแสดงผลอุปกรณ์ฟิตเนส: แผงข้อมูลสำหรับลู่วิ่งไฟฟ้า เครื่องออกกำลังกายแบบเดินวงรี จักรยานออกกำลังกาย เครื่องวิเคราะห์องค์ประกอบร่างกาย

ระบบควบคุมคุณภาพอย่างเข้มงวด

โมดูลการแสดงผลทุกโมดูลผ่านการทดสอบและการตรวจสอบสามครั้ง:

1. การทดสอบการแสดงผล: การตรวจสอบพิกเซล 100% เพื่อให้แน่ใจว่าพิกเซลเป็นศูนย์และไม่มีเส้นสว่าง

2. การทดสอบด้านสิ่งแวดล้อม: การทดสอบวงจรอุณหภูมิสูงและต่ำรับประกันความน่าเชื่อถือที่อุณหภูมิกว้าง

การยอมรับและการรับรองในอุตสาหกรรม

· เป็นไปตามมาตรฐานการปกป้องสิ่งแวดล้อม RoHS ปราศจากสารอันตราย

· กระบวนการผลิตเป็นไปตามระบบการจัดการคุณภาพ ISO 9001

อุปทานที่มั่นคงและการสนับสนุนทางเทคนิค

· การรับประกันการจัดหาอย่างต่อเนื่อง: สต็อกวัสดุหลักในระยะยาวเพื่อให้มั่นใจว่าอุปทานมีเสถียรภาพมานานกว่า 5 ปี

· การตอบสนองด้านเทคนิค: ทีมวิศวกรมืออาชีพจะตอบกลับการให้คำปรึกษาด้านเทคนิคภายใน 48 ชั่วโมง

คำรับรองจากลูกค้า

"เราใช้โมดูลแสดงผลนี้ในระบบอินเตอร์คอมรักษาความปลอดภัยภายในบ้านของเรามานานกว่า 10 ปี โดยมียอดซื้อสะสมมากกว่า 300,000 หน่วย ความสอดคล้องและความน่าเชื่อถือของผลิตภัณฑ์ตรงตามข้อกำหนดที่เข้มงวดของแอปพลิเคชันอินเตอร์คอมรักษาความปลอดภัยอย่างเต็มที่"

— ผู้อำนวยการฝ่ายจัดซื้อของบริษัทรักษาความปลอดภัยบ้าน
