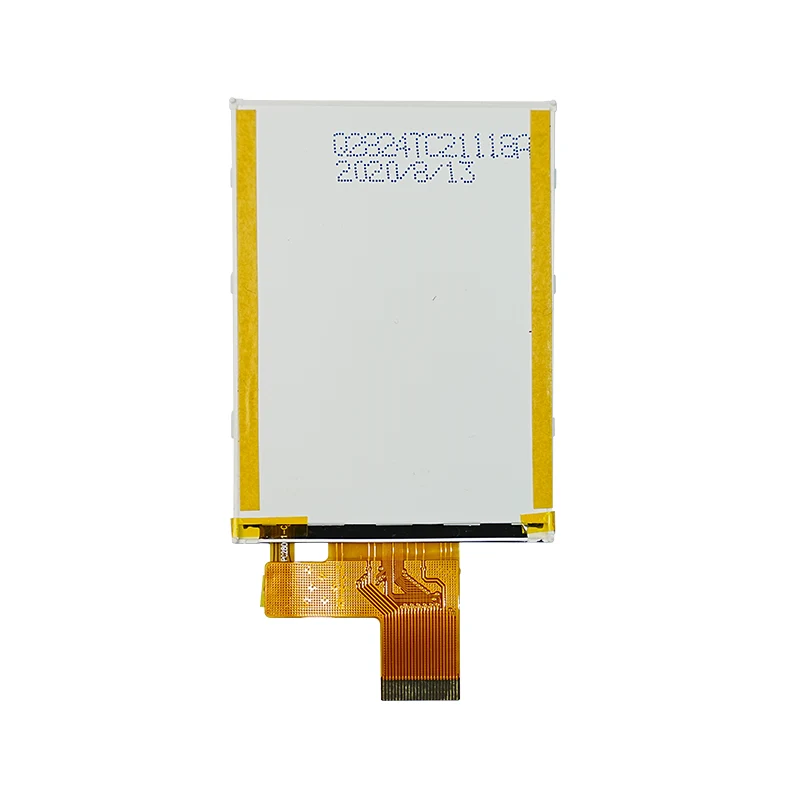

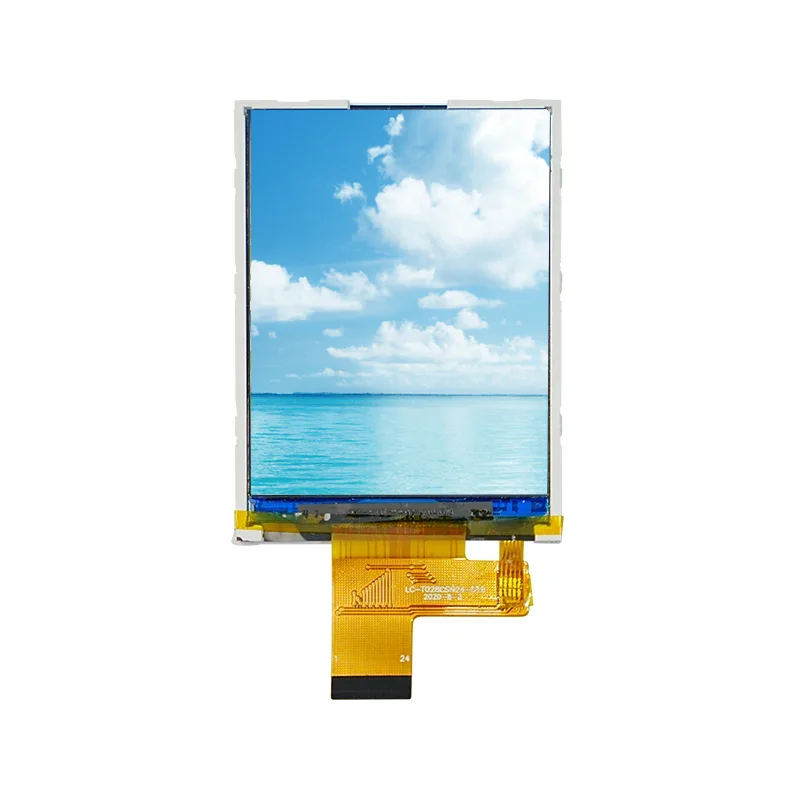

2.4 'OEM โมดูลหน้าจอสัมผัส TFT แบบ Capacitive

TIANFU 2.4 'OEM TINY POWER TFT CAPACITITY SCREEN SCREEN MODULE: (240RGB × 320 ความละเอียดการดู 12 นาฬิกา) ทำงานที่ -30 ° C ~+85 ° C สำหรับสภาพแวดล้อมที่รุนแรง CE/ROHs ที่ผ่านการรับรองพร้อมเฟรมอลูมิเนียมและไฟแบ็คไลท์ LED พลังงานต่ำ, โมดูลหน้าจอสัมผัส TFT แบบ Capacitive TOUCT 2.4 'ขนาดเล็กขนาดเล็กนี้ให้บริการแดชบอร์ดยานยนต์ระบบอุตสาหกรรม IoT กลางแจ้งและเครื่องใช้ในบ้าน (เครื่องซักผ้า/เครื่องดูดฝุ่น)

ส่งคำถาม

รายละเอียดสินค้า

รองรับคำสั่งทดลองใช้ชุดเล็กและการออกแบบเฟิร์มแวร์/อินเทอร์เฟซที่กำหนดเอง, โรงงานโมดูลจอแสดงผล TFT ของจีน TFT LCD, Tianfu ทำให้มั่นใจได้ว่าการรวมเข้ากับการควบคุมอัจฉริยะ/เครื่องมือพกพาได้รับการสนับสนุนจากการรับประกัน 12 เดือน

tianfu 2.4 '' โมดูลหน้าจอสัมผัสขนาดเล็ก capacitive ในคุณสมบัติสต็อก

1. จอแสดงผล QVGA ความละเอียดสูง

240 (RGB) × 320 พิกเซลด้วยเทคโนโลยี TFT-LCD ให้ภาพที่คมชัดและมีชีวิตชีวาสำหรับกราฟิกและข้อความโดยละเอียด

2. ประสิทธิภาพการรับชมที่เพิ่มขึ้น

มุมมอง 12 นาฬิกาที่มีความสว่างทั่วไป 300 CD/M² (จุดกึ่งกลาง) และอัตราส่วนความคมชัด 200: 1 เพื่อให้มั่นใจว่าทัศนวิสัยที่ยอดเยี่ยมในสภาพแสงที่หลากหลาย

3. การตอบสนองที่รวดเร็วสำหรับเนื้อหาแบบไดนามิก

การเปลี่ยนพิกเซลอย่างรวดเร็ว: เวลาเพิ่มขึ้น 15ms (TR) และ 20ms Fall Time (TF) เหมาะสำหรับการเล่นวิดีโอที่ราบรื่นและแอปพลิเคชันแบบโต้ตอบ

4. การดำเนินงานที่มีประสิทธิภาพ

การใช้พลังงานต่ำ: 2.4 'OEM TING TINAL TFT CAPACITIVE SCREEN SCREEN MODULE ทำงานที่แรงดันไฟฟ้าลอจิก 2.8V/3.3V ด้วยการดึงกระแสทั่วไป 5MA เพิ่มขึ้นโดยเทคโนโลยีตัวแปลง DC/DC ในตัว

TIANFU ที่กำหนดเอง TFT capacitive หน้าจอสัมผัสโมดูล

พารามิเตอร์	TFT-LCD พร้อมไดรเวอร์ ST7789V IC
ประเภทโมดูล	2.4 "แผงสัมผัสแบบ capacitive ที่ฉาย (แก้ว/แก้ว)
ปณิธาน	240 × RGB × 320 พิกเซล
การดูทิศทาง	12 นาฬิกา (θ≤ 90 °, φ≤ 360 °)
ความสว่าง (ตรงกลาง)	280–300 cd/m² (ทั่วไป)
อัตราส่วนความคมชัด	200: 1 (ทั่วไป)
เวลาตอบสนอง	เพิ่มขึ้น: 15ms, Fall: 20ms (ทั่วไป)
ส่วนต่อประสาน	MCU 8/16 บิต (เวลา 8080 ขนาน)
แรงดันไฟฟ้า	2.6–3.5V (VDD), 2.8V/3.3V (ทั่วไป)
การบริโภคในปัจจุบัน	5ma (ทั่วไป @ 2.8V)
แรงดันแสงแบ็คไลท์	3.2V (ทั่วไป @ 80MA, 4 LED ในแบบคู่ขนาน)

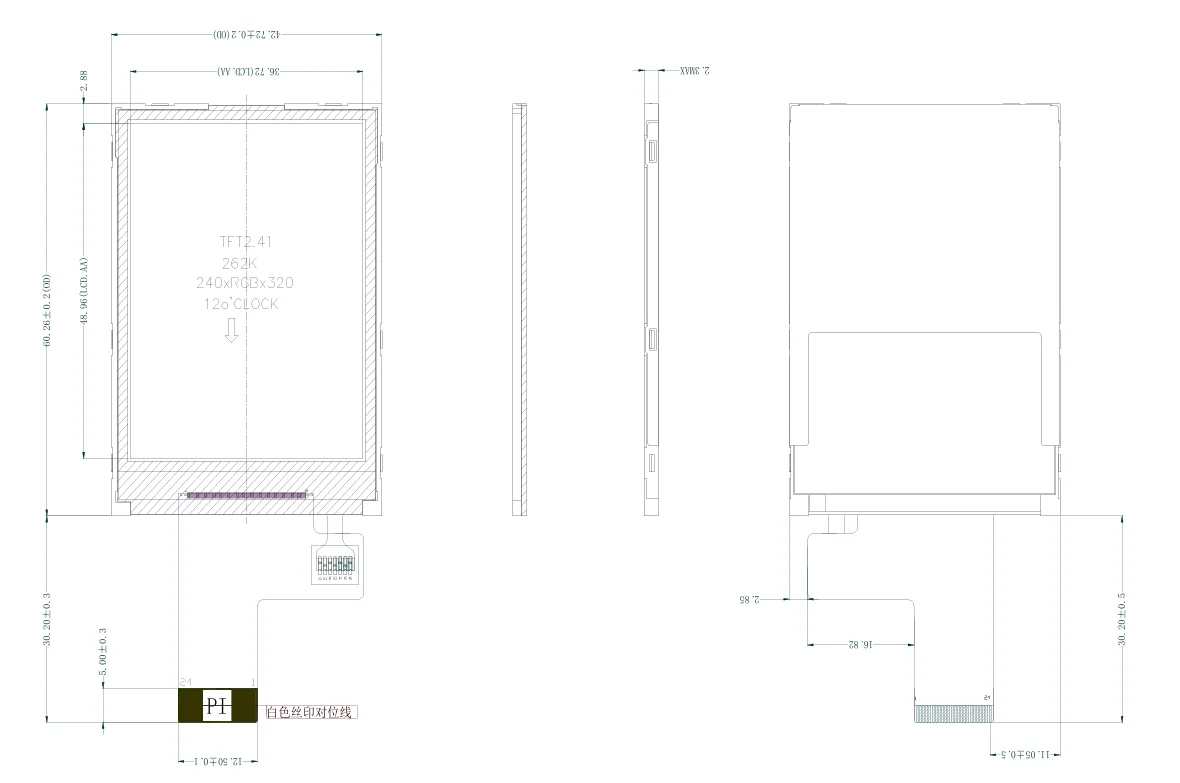

ขนาดของโมดูล	42.72 × 60.26 × 2.3 มม.
พื้นที่ใช้งาน	36.72 × 48.96 มม.
อุณหภูมิการทำงาน	-20 ° C ถึง +70 ° C
อุณหภูมิการจัดเก็บ	-30 ° C ถึง +80 ° C
อายุการใช้งานแบ็คไลท์	30,000 ชั่วโมง (ทั่วไป)

Tianfu TFT capacitive หน้าจอสัมผัสรายละเอียดรายละเอียด

2.4' OEM Tiny Low Power TFT Capacitive Touch Screen Module

แอปพลิเคชั่นโมดูลหน้าจอสัมผัสแบบ capacitive tianfu 2.4 ’

เวลานำ Tianfu

ผลิตภัณฑ์มาตรฐาน		ผลิตภัณฑ์ที่กำหนดเอง
สั่งซื้อปริมาณ	เวลาจัดส่ง	ประเภทการปรับแต่ง	เวลาจัดส่ง
1-30 ชิ้น	โดยทันที	B/L & FPC & TP	ภายใน 5 สัปดาห์
31-100 ชิ้น	1 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
101-500 ชิ้น	ภายใน 2 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
501-1000 พีซี	ภายใน 3 สัปดาห์	B/L & FPC & TP	ภายใน 5 สัปดาห์
1001-5000 พีซี	ภายใน 3 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
5,000+ พีซี	ภายใน 4 สัปดาห์	BL & FPC & TP	ภายใน 6 สัปดาห์
