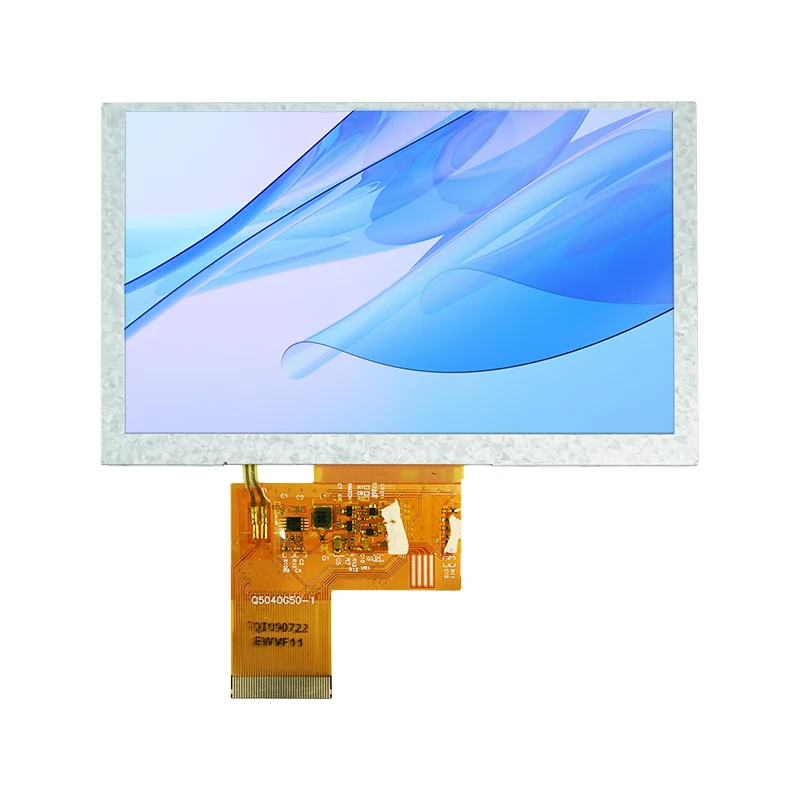

จอแสดงผล TFT LCD อัจฉริยะ: คู่มือปฏิบัติตั้งแต่การเลือกไปจนถึงการใช้งานการพัฒนา

ในการออกแบบระบบสมองกลฝังตัวและการออกแบบปฏิสัมพันธ์ระหว่างมนุษย์กับเครื่องจักรจอแสดงผล TFT LCD อัจฉริยะไม่ได้เป็นเพียง "ส่วนประกอบการแสดงผล" อีกต่อไป แต่ยังเป็นปัจจัยสำคัญที่กำหนดประสบการณ์ผู้ใช้และความสำเร็จของผลิตภัณฑ์ ไม่ว่าคุณกำลังพัฒนา HMI ระดับอุตสาหกรรม แผงควบคุมในบ้านอัจฉริยะ หรืออุปกรณ์ทางการแพทย์แบบมือถือ การนำทาง Smart TFT LCD ที่มีอยู่มากมายในตลาดและตัดสินใจเลือกสิ่งที่ถูกต้อง ในขณะเดียวกันก็ทำให้มั่นใจได้ว่าการใช้งานที่รวดเร็วมักจะซับซ้อนกว่าที่คิด

1. การเลือก: อย่าดูแค่ขนาดและความละเอียด

ข้อผิดพลาดที่พบบ่อยที่สุดในระหว่างขั้นตอนการคัดเลือกคือการตัดสินบนหน้าจอด้วยทัศนคติที่ว่า "มันดูถูกต้อง" ในความเป็นจริง ความแตกต่างหลักระหว่าง Smart TFT LCD มักจะอยู่นอกเหนือข้อกำหนดทางเทคนิค

1.1 ประเภทอินเทอร์เฟซ: การแบ่งที่สำคัญครั้งแรก

ประเภทอินเทอร์เฟซจะกำหนดโดยตรงว่าตัวควบคุมหลักของคุณสามารถขับเคลื่อนหน้าจอได้หรือไม่ และกระบวนการพัฒนาจะซับซ้อนเพียงใด ประเภทอินเทอร์เฟซทั่วไปแต่ละประเภทมีการใช้งานที่เหมาะสมเป็นของตัวเอง:

หมายเหตุพิเศษ: หากตัวควบคุมหลักของคุณคือ MCU เช่น STM32F103 ที่ไม่มีตัวควบคุม RGB ในตัว การเลือกหน้าจออินเทอร์เฟซ RGB โดยตรงจะเป็นเรื่องยากมาก คุณจะต้องใช้ชิปบริดจ์เพิ่มเติม (เช่น SSD1963) หรือสลับไปใช้ SPI หรือหน้าจออินเทอร์เฟซแบบขนาน

1.2 ความละเอียดและการจับคู่ขนาด

ความละเอียดที่สูงกว่าไม่ได้ดีกว่าเสมอไป ในโลกของระบบฝังตัวที่มีพื้นที่จำกัด ความละเอียดที่สูงขึ้นหมายถึงการใช้หน่วยความจำเฟรมบัฟเฟอร์ที่มากขึ้น การใช้พลังงานที่สูงขึ้น และต้นทุนที่สูงขึ้น กฎทั่วไปคือ:

สำหรับการแสดงไอคอนหรือข้อความธรรมดา (เช่น แผงอุปกรณ์): 240x240 หรือ 320x320 ก็เพียงพอแล้ว
สำหรับอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรมาตรฐาน (เช่น หน้าจอแสดงค่าน้ำหนักมือถือ): 480x480 หรือ 800x480
สำหรับการใช้งานที่ต้องการแผนภูมิหรือรูปภาพที่ชัดเจน: 720x720 ขึ้นไป

Square TFT กำลังแพร่หลายมากขึ้นในอุปกรณ์สวมใส่อัจฉริยะและเครื่องมือทางอุตสาหกรรม ข้อมูลจำเพาะทั่วไป ได้แก่ 1.3 นิ้ว (240x240), 3.4 นิ้ว (480x480) และ 4.0 นิ้ว (720x720)

1.3 ความสามารถในการปรับตัวต่อสิ่งแวดล้อม: สภาพในร่ม กลางแจ้ง หรือสุดขั้ว?

โปรเจ็กต์จำนวนมากทำงานได้ดีกับหน้าจอมาตรฐานในระหว่างขั้นตอนการสร้างต้นแบบ แต่พบปัญหาเมื่อใช้งานภาคสนาม พารามิเตอร์หลักสามประการสมควรได้รับความสนใจเป็นพิเศษ:

• ความสว่าง: 300–400 nits เพียงพอสำหรับการใช้งานภายในอาคาร การใช้งานกึ่งกลางแจ้งต้องใช้ 500–800 nits การใช้งานกลางแจ้งโดยสมบูรณ์ภายใต้แสงแดดโดยตรงต้องใช้ความสว่าง 1,000 nits หรือสูงกว่าเพื่อให้อ่านได้ชัดเจน

• อุณหภูมิในการทำงาน: เกรดเชิงพาณิชย์: 0°C ถึง 50°C; เกรดอุตสาหกรรม: -20°C ถึง 70°C; ยานยนต์หรือสภาพแวดล้อมที่รุนแรงต้องใช้อุณหภูมิ -30°C ถึง 85°C หรือกว้างกว่านั้น

• มุมมอง: สำหรับสถานการณ์ที่มีคนดูหน้าจอหลายคนหรือติดตั้งอุปกรณ์ในมุมหนึ่ง แนะนำให้ใช้หน้าจอ IPS แบบเต็มมุมมอง หน้าจอ TN ราคาถูกกว่าแต่มีการเปลี่ยนสีอย่างเห็นได้ชัดในมุมกว้าง

1.4 แผงสัมผัสและการรักษาพื้นผิว

หากผลิตภัณฑ์ของคุณต้องการฟังก์ชันระบบสัมผัส นอกเหนือจากการเลือกระหว่างประเภทตัวต้านทานและตัวเก็บประจุ ยังมีรายละเอียดหลายประการที่มองข้ามได้ง่าย:

วิธีการเคลือบ: การยึดเกาะด้วยแสงให้ความชัดเจนที่ดีกว่าและการสะท้อนที่ลดลงเมื่อเทียบกับการเคลือบด้วยช่องว่างอากาศ แต่มีต้นทุนที่สูงกว่า
การเคลือบพื้นผิว: การเคลือบป้องกันแสงสะท้อน (AG) การป้องกันแสงสะท้อน (AR) และการเคลือบป้องกันลายนิ้วมือ (AF) — สำหรับอุปกรณ์กลางแจ้งหรือที่มีความสว่างสูง แนะนำให้ใช้การผสมผสาน AG+AR

การปรับแต่งกระจกครอบ: ไม่ว่าจะต้องมีมุมโค้งมน โลโก้ซิลค์สกรีน รู หรือการปรับเปลี่ยนความสวยงามอื่นๆ

2. ฮาร์ดแวร์และไดรเวอร์: การหลีกเลี่ยงหลุมพราง

เมื่อเลือกหน้าจอแล้ว การออกแบบฮาร์ดแวร์และการพัฒนาไดรเวอร์จะทำให้เกิดข้อผิดพลาดอีกชุดหนึ่ง

2.1 สายเคเบิลและการเชื่อมต่อ FPC

สายเคเบิล FPC เป็นสาเหตุ 80% ของความผิดพลาดของหน้าจอ ปลดล็อคสลักขั้วต่อทุกครั้งก่อนที่จะใส่หรือถอดสายเคเบิล การฝืนดึงอาจทำให้หน้าสัมผัสสีทองเสียหายได้ ห้ามเสียบหรือถอดปลั๊ก FPC ขณะที่ระบบเปิดอยู่ เนื่องจากกระแสไฟตกค้างอาจทำให้อินเทอร์เฟซไหม้ได้

เมื่อปรับแต่ง FPC ให้คำนึงถึง:

ลำดับพินและระดับแรงดันไฟฟ้าเข้ากันได้กับเมนบอร์ดของคุณหรือไม่
ไม่ว่าจะต้องโค้งงอ ขยายขนาด หรือจัดเส้นทางรอบๆ ส่วนประกอบอื่นๆ
ความยาวของ FPC ตรงกับการออกแบบกล่องหุ้มเชิงกลหรือไม่

2.2 แหล่งจ่ายไฟและแบ็คไลท์

โดยทั่วไปแล้ว TFT-LCD ต้องใช้รางแรงดันไฟฟ้าหลายราง: VDD (ตรรกะ 3.3V), VGH (ไบแอสเชิงบวก), VGL (ไบแอสเชิงลบ) และอื่นๆ การส่งพลังงานที่ผิดปกติเป็นสาเหตุอันดับหนึ่งที่ทำให้เกิดการบิดเบือนของสีและการกะพริบของหน้าจอ วิธีการวินิจฉัยโดยทั่วไปคือการตรวจสอบว่าแรงดันไฟฟ้า VCOM เบี่ยงเบนไปจากข้อกำหนดในเอกสารข้อมูลหรือไม่ (เช่น แรงดันไฟฟ้าเกิน 3.8V มักจะทำให้เกิดการกะพริบที่มองเห็นได้)

สำหรับการขับย้อนแสง แนะนำให้ใช้วิธีแก้ปัญหากระแสคงที่พร้อมการลดแสง PWM หากความถี่ PWM ลดลงต่ำกว่า 150Hz ดวงตาของมนุษย์อาจรับรู้ถึงการสั่นไหว ขอแนะนำให้เพิ่มความถี่ให้สูงกว่า 200Hz

2.3 ไดร์เวอร์ IC และไลบรารีกราฟิก

ไอซีไดรเวอร์ TFT ทั่วไป ได้แก่ ILI9341, ST7789 และ ST7735 ในจำนวนนี้ ILI9341 มีเอกสารประกอบมากมายและการใช้งานไดรเวอร์ที่ง่ายที่สุด ทำให้เหมาะสำหรับการใช้งานที่มีความละเอียด 240x320

สำหรับไลบรารีกราฟิก LVGL และ TouchGFX เป็นตัวเลือกหลักในพื้นที่ฝังตัว LVGL เป็นโอเพ่นซอร์สและรองรับหลายแพลตฟอร์ม ในขณะที่ TouchGFX ได้รับการปรับให้เหมาะสมที่สุดสำหรับไมโครคอนโทรลเลอร์ STM32

3. ตัวเลือกพิเศษ: หน้าจอ UART Smart Serial

หากทีมของคุณไม่ต้องการลงทุนเวลาจำนวนมากในการพัฒนาไดรเวอร์กราฟิก หรือหากตัวควบคุมหลักของคุณมีทรัพยากรที่จำกัด หน้าจออนุกรม UART ก็เป็นตัวเลือกที่คุ้มค่าแก่การพิจารณา

หน้าจอดังกล่าวมี MCU ในตัว (เช่น ATmega328PB) และสามารถควบคุมได้ง่ายๆ โดยการส่งคำสั่งผ่านพอร์ตอนุกรม ซึ่งใช้เฉพาะพิน TX และ RX

โดยทั่วไปหน้าจอ UART ในตลาดจะแบ่งออกเป็นสองประเภท:

แบบแรกให้ประสิทธิภาพการพัฒนาที่สูงมาก คุณสามารถจำลอง UI บนพีซีก่อนที่จะกระพริบไปที่หน้าจอได้ อย่างหลังให้ความสามารถในการควบคุมระดับต่ำมากขึ้น

4. การอ้างอิงด่วนเกี่ยวกับการวินิจฉัยข้อบกพร่องทั่วไป

สุดท้ายนี้ ต่อไปนี้เป็นรายการตรวจสอบอ้างอิงโดยย่อสำหรับการแก้ไขปัญหาภาคสนามความถี่สูง ซึ่งอาจช่วยประหยัดเวลาได้มาก:

อาการ	ทิศทางการสืบสวนลำดับความสำคัญ
หน้าจอเสียไม่มีการแสดงผล	ตรวจสอบว่าสาย FPC หลวมหรือออกซิไดซ์ (80% ของกรณี) ตรวจสอบการตั้งค่าความละเอียด / อัตราการรีเฟรช
สีเพี้ยน ลายเส้นแนวตั้ง กระวนกระวายใจ	ตรวจสอบแรงดันไฟฟ้าที่ผิดปกติ (VGL/VGH/VCOM) ตรวจสอบว่าความถี่การลดแสง PWM ต่ำเกินไปหรือไม่
ภาพสลัวหรือแบ็คไลท์ไม่ทำงาน	ตรวจสอบไฟ LED แบ็คไลท์ที่เสื่อมสภาพ ตรวจสอบแรงดันไฟขาออกที่แท้จริงของอะแดปเตอร์ไฟฟ้า
แก้ไขจุดมืด/ขาวบนหน้าจอ	ความเสียหายทางกายภาพหรือการบีบอัดจากด้านหลัง (ไม่สามารถย้อนกลับได้ - ต้องเปลี่ยนใหม่)

การเลือกและพัฒนา TFT LCD เป็นหัวใจหลัก โดยต้องแลกระหว่างต้นทุน ประสิทธิภาพ วงจรการพัฒนา และความน่าเชื่อถือ ไม่มีหน้าจอที่ "ดีที่สุด" มีเพียงโซลูชันที่ "เหมาะสมที่สุด" เท่านั้น ฉันหวังว่าคู่มือนี้จะช่วยคุณหลีกเลี่ยงการออกนอกเส้นทางโดยไม่จำเป็นในช่วงเริ่มต้นโปรเจ็กต์ของคุณ ซึ่งช่วยให้คุณมุ่งความสนใจไปที่การสร้างประสบการณ์ผลิตภัณฑ์ที่แตกต่างอย่างแท้จริงได้มากขึ้น
